PHOENIX_CONTACTConectores enchufables industrialesHC-M-PN3-MOD-ST-BU 1663475 PHOENIX CONTACT Módulo para neumática HEAVYCON, machos/hembras, 3 conexiones

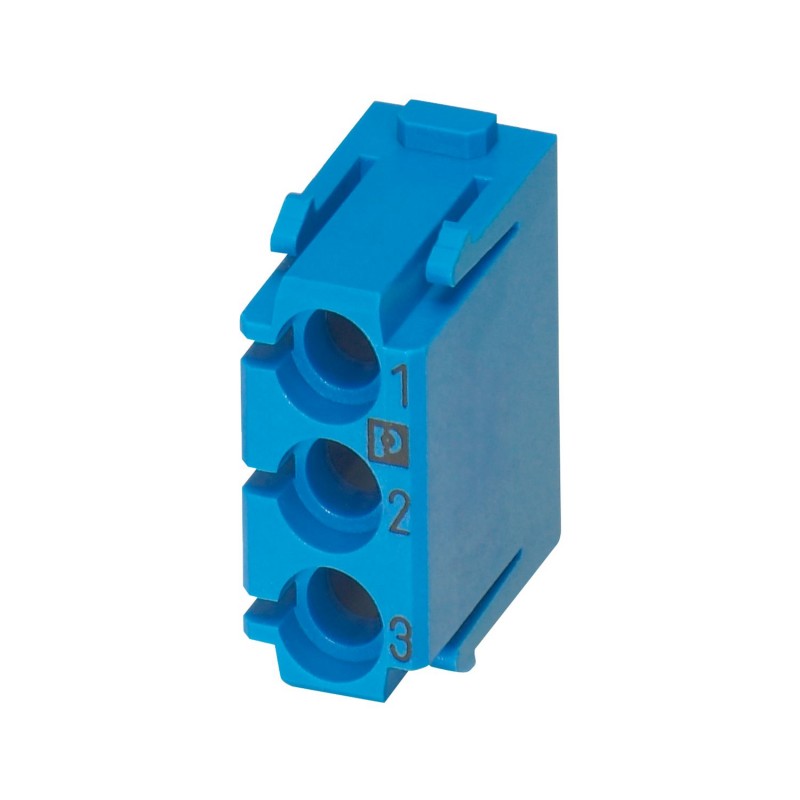

PHOENIX_CONTACT HC-M-PN3-MOD-ST-BU 1663475 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

HC-M-PN3-MOD-ST-BU 1663475 PHOENIX CONTACT Módulo para neumática HEAVYCON, machos/hembras, 3 conexiones

Referencia: HC-M-PN3-MOD-ST-BU

Código: 1663475

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo para neumática HEAVYCON, machos/hembras, 3 conexiones

Categorías:

  • PHOENIX_CONTACT > Conectores enchufables industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo:HC-M-03-PN-M-F1417433

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Notas
GeneralidadesPara carcasa HEAVYCON ADVANCE de la construcción B6 hasta B24 y carcasa HEAVYCON de la construcción B6 hasta B48, montura de sujeción articulada HC-M-MHR...requerida, machos y hembras para neumática HC-M-PN... (Machos y hembras para neumática no incluidos en el suministro)
Propiedades del artículo
Tipo de productoInserto neumático modular
AplicaciónSistema neumático
Número de polos3
Cara de enchufe3
Numeración de contacto1 - 3
Cantidad de los puestos de módulo1
Dimensiones
Esquema de dimensioneseiicynqqre.jpg
Anchura34,2 mm
Altura27,2 mm
Longitud14,6 mm
Parámetros mecánicos
Diámetro interior Conexión de manguera de presión4 mm
Datos del material
Clase de inflamabilidad según UL 94V0
Material soporte de contactosPC
Propiedades mecánicas
Datos mecánicos
Ciclos de enchufe≥ 500
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 80 °C
Montaje
Indicaciones de montaje- Está prescrita la utilización de las espigas codificadoras HC-CST (1676857) y de las hembras codificadoras HC-CBU (1676860). Para la conexión de los tubos flexibles deben observarse los radios de flexión mínimos.
- Encajar contacto neumático con el módulo. Para ello, introducir el contacto por la parte delantera en el módulo,
- Introducir los módulos equipados con los contactos en la montura de sujeción articulada. La montura de sujeción articulada se fija tras introducción en HC-M-MHR-FIX (se evita apertura),
- Las tuberías flexibles neumáticas se deslizan por el lado de retorno de módulo sobre contacto neumático.
Se recomiendan los puestos de módulo centrales y las carcasas aéreas/de acoplamiento con dirección de salida de cables recta
