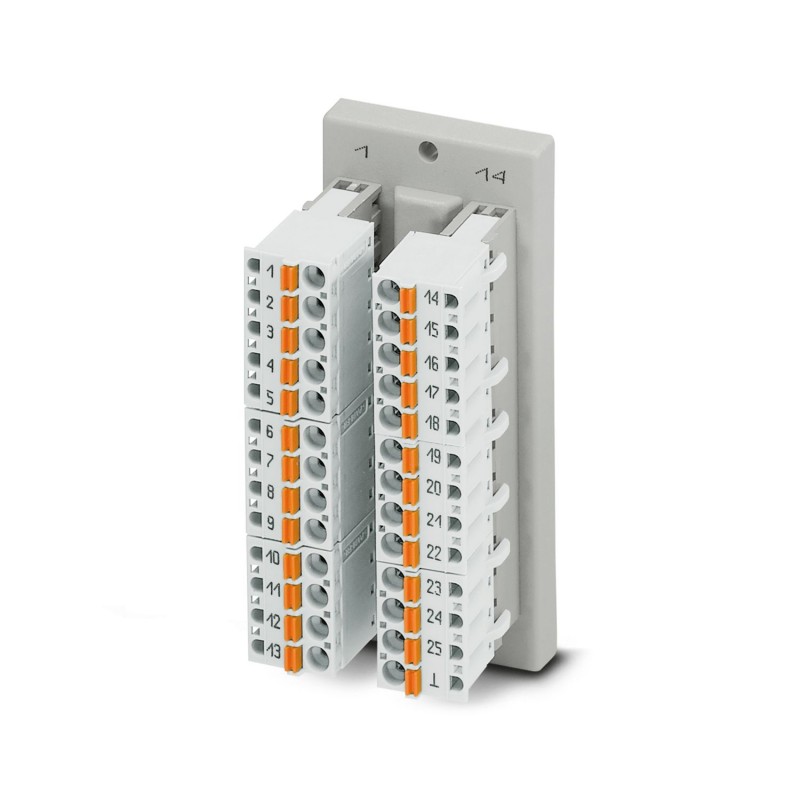

DFLK-D25 SUB/M/FKCT 2903055 PHOENIX CONTACT El módulo pasamuros VARIOFACE realiza una conexión 1:1 entre bor..
DFLK-D25 SUB/M/FKCT
2903055
PHOENIX_CONTACT
El módulo pasamuros VARIOFACE realiza una conexión 1:1 entre bornes de conexión por resorte Push-in enchufables y un conector macho D subminiatura (n.º polos 25). Hay disponible una derivación a masa separada.
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de transmisión |
| Familia de productos | VARIOFACE |
| Número de polos | 25 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Corriente (por ramal) | ≤ 2,5 A |
| Corriente (Corriente total) | ≤ 50 A (50 °C) |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 125 V |
| Tensión transitoria de dimensionamiento | 1,2 kV (1,2 / 50 μs) |
| Conexión 1 (nivel del sistema de control) | |
| Conexión según norma | IEC 60807-2 |
| Tipo de conexión | Conector macho D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 1 |
| Número de polos | 25 |
| Ciclos de enchufe | > 500 |
| Paso | 2,77 mm |
| Conexión 2 (nivel de campo) | |
| Tipo de conexión | Conexión por resorte push-in |
| Longitud a desaislar | 10 mm |
| Número de polos | 26 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Puntera sin collar aislante) | |
| 0,25 mm² ... 2,5 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,5 mm² ... 1,5 mm² (Puntera TWIN con collar aislante) |
| Sección de conductor AWG | 24 ... 12 |
| Paso | 5 mm |
| Indicación de estado disponible | No |
| Dimensiones del artículo | |
| Anchura | 38 mm |
| Altura | 83,4 mm |
| Profundidad | 46 mm |
| Color | gris (RAL 7042) |
| Tipo de material aislante Carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP20 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
| Tipo de montaje | Montaje en pared trasera |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión de abrazadera con resorte |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | D-Sub |
| Número de polos (EF001391) | 25 |
| Tensión nominal (EF000228) | 30 V |
| Corriente nominal (EF000227) | 2.5 A |
| Profundidad (EF000049) | 46 mm |
| Anchura (EF000008) | 38 mm |
| Altura (EF000040) | 83.4 mm |
| Método de montaje (EF000003) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2903055-DFLK-D25 SUB/M/FKCT | 123 Kbytes |
|
