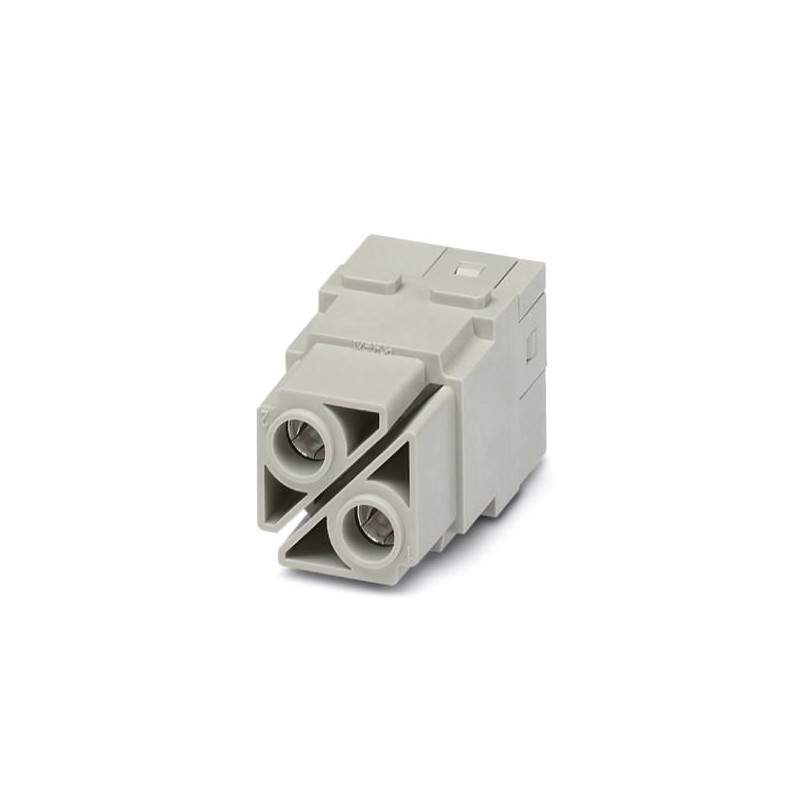

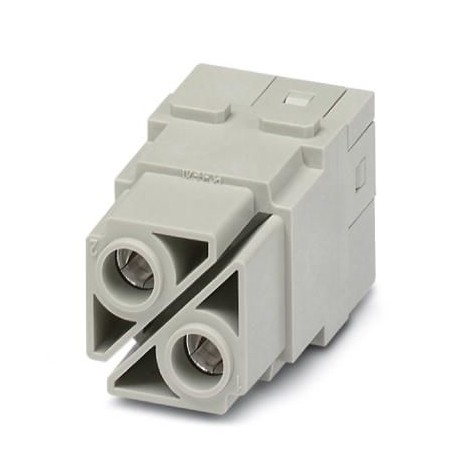

HC-M-HS-MOD-BU 1605001 PHOENIX CONTACT Módulo de insertos de contactos
HC-M-HS-MOD-BU
1605001
PHOENIX_CONTACT
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1605001 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACB - |
| Página del catálogo | Página 553 (C_4_2015) |
| EAN | 4017918893309 |
| Peso por unidad (sin incluir el embalaje) | 71,100 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 1000 V |
|---|---|
| Corriente asignada | 100 A |
| Tensión transitoria de dimensionamiento | 8 kV |
| Cara de enchufe | 2 |
Datos mecánicos
| Sección de conexión | 16 mm² ... 35 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
|---|---|
| Sección de conexión AWG | 4 ... 2 |
| Longitud a desaislar del conductor individual | 13 mm |
| Par de apriete | 6 Nm (16 mm²) |
| 7 Nm (25 mm²) | |
| 8 Nm (35 mm²) | |
| Diámetro de conductor incl. aislamiento | 11,4 mm |
| Hexágono interior | SW 4 |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 72 mm |
Generalidades
| Observación | Para cajas HEAVYCON HC-B6 a B48 (altura de la caja mín. 72 mm), marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 4 mm |
|---|---|
| Serie | HC-M-HS |
| Cantidad de los puestos de módulo | 2 |
| Técnica de conexión | Conexión por tornillo axial |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Utilizar carcasa HC con h >= 72 mm. Conexión de los conductores con 4 mm. Llave Allen. Conexión por tornillo axial solo para conductores flexibles. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Observación acerca de la técnica de conexión axial Las secciones de conductor indicadas se refieren a la sección geométrica del cable empleado. Debe comprobarse antes de su empleo la utilización de cables cuya sección geométrica difiera considerablemente de la sección nominal del cable. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables flexibles conforme a VDE 0295 clase 5. Las construcciones de líneas que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicación de montaje Antes de iniciar el montaje es necesario asegurarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Deben deslizarse los conductores en la cámara de contacto hasta el tope (hasta que el aislamiento tope con el contacto). Sujetar el conductor en posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los finales de conductor ya utilizados. Solo se permite reapretar el tornillo de conexión una vez (para evitar que se rompan las trenzas). |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1605001-HC-M-HS-MOD-BU | 125 Kbytes |
|
