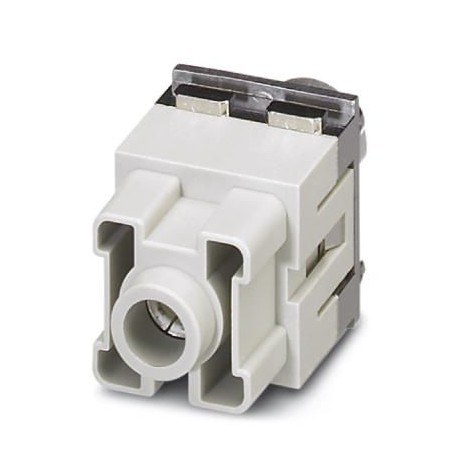

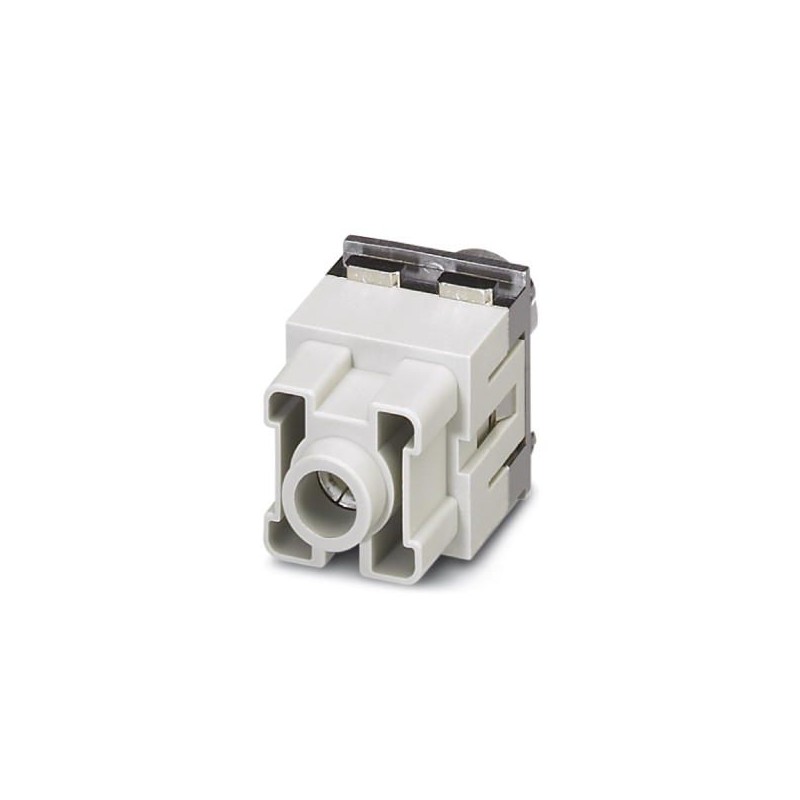

HC-M-HS 200/40-MOD-BU-PE
1637197
PHOENIX_CONTACT
1
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1637197 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF7ACB - |
Página del catálogo | Página 551 (C_4_2015) |
EAN | 4046356095242 |
Peso por unidad (sin incluir el embalaje) | 95,500 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Sección de conexión | 25 mm² ... 40 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
---|---|
Sección de conexión AWG | 3 ... 2 |
Longitud a desaislar del conductor individual | 16 mm |
Par de apriete | 8 Nm (25 mm² ... 35 mm²) |
9 Nm (40 mm²) | |
Diámetro de conductor incl. aislamiento | 12 mm (25 mm²) |
16 mm (40 mm²) | |
Hexágono interior | Ancho entre caras 5 |
Ciclos de enchufe | ≥ 500 |
Altura mínima de carcasa | 72 mm |
Observación | Para cajas HEAVYCON HC-B6 a B48 (altura de la caja mín. 72 mm), marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 5 mm |
---|---|
Serie | HC-M-HS |
Cantidad de los puestos de módulo | 2 |
Técnica de conexión | Conexión por tornillo axial |
Clase de combustibilidad según UL 94 | V0 |
Indicaciones de montaje | - Utilizar únicamente conductores flexibles, - Conexión de los conductores con llave Allen de 5 mm, - Altura de carcasa h ≥ 72 mm, - Los conectores deben accionarse sólo sin carga/tensión. |
Nota sobre técnica de conexión axial: Solamente para hilos flexibles. Las secciones del conductor especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes utilizarlo. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de líneas que difieran (p. ej.: cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. El módulo no puede montarse al mismo tiempo con la tapa protectora HC-B..-TMB-SD-IP65 y HC-B..-TMS-SD-IP65. Lámina de montaje PE La chapa PE se debe apretar firmemente en la montura giratoria utilizando los 4 tornillos. Para ello se deben aflojar primero los 4 tornillos de la chapa PE y volver a apretarlos en la montura giratoria después la fijación del módulo. |
Material contacto | Aleación de cobre |
---|---|
Material superficie del contacto | Ag |
Material soporte de contactos | PC |
