HC-M-25-MOD-BU 1605005 PHOENIX CONTACT Módulo de insertos de contactos HEAVYCON, hembra, 25 polos, conexión ..
HC-M-25-MOD-BU
1605005
PHOENIX_CONTACT
2

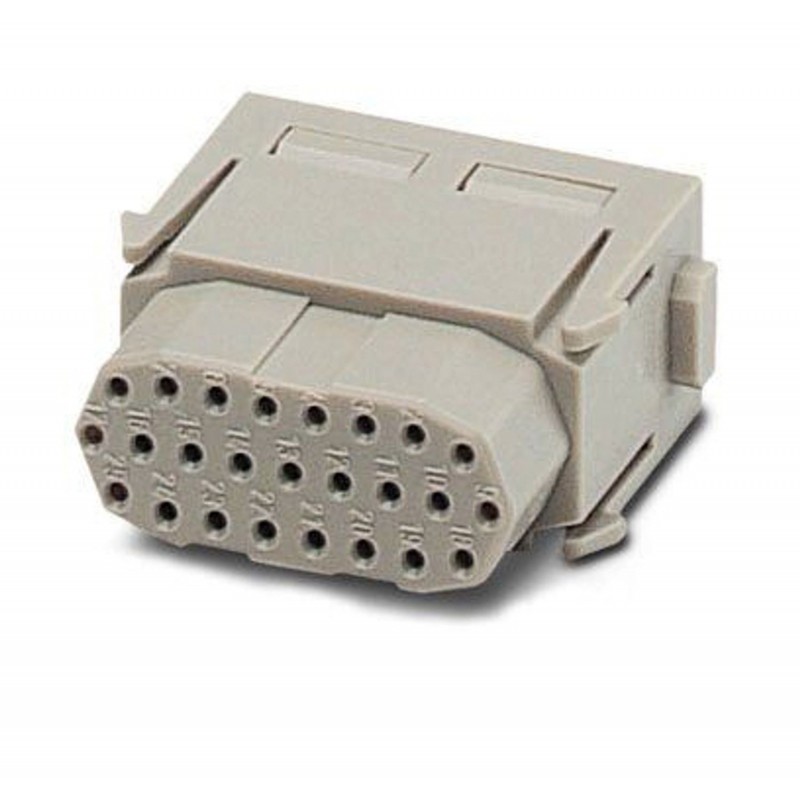

Módulo de insertos de contactos HEAVYCON, hembra, 25 polos, conexión engastada
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, contactos de engarce VS-...CD-1,0... (contactos de engarce no incluidos en el volumen de entrega) |
| Indicaciones de montaje | Altura de carcasa >=52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. Está prescrita la utilización de las espigas codificadoras HC-CST (1676857) y de las hembras codificadoras HC-CBU (1676860). |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-25 |
| Aplicación | Señal |
| Número de polos | 25 |
| Cara de enchufe | 25 |
| Numeración de contacto | 1 - 25 |
| Cantidad de los puestos de módulo | 1 |
| Tipo de material del contacto | mecanizado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión de conductores | |
| Sección de conexión | 0,08 mm² ... 0,5 mm² |
| Sección de conexión AWG | 28 ... 20 |
| Longitud a desaislar del conductor individual | 4,2 mm |
| Esquema de dimensiones |  |
| Anchura | 34,2 mm |
| Altura | 30,65 mm |
| Longitud | 14,6 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 52 mm |
| Diámetro de contacto | 1 mm |
| Tensión de dimensionamiento (III/3) | 50 V |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Corriente asignada | 4 A |
| Tensión de prueba | 800 V AC |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Au |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1605005-HC-M-25-MOD-BU | 120 Kbytes |
|
