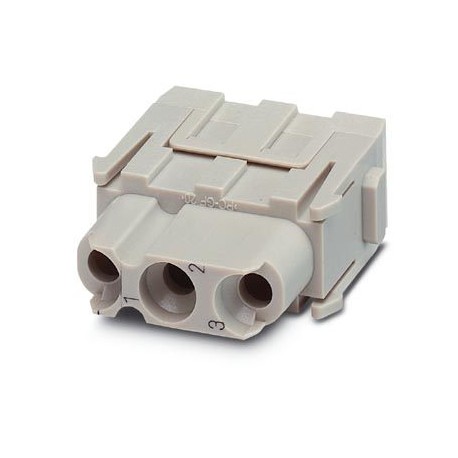

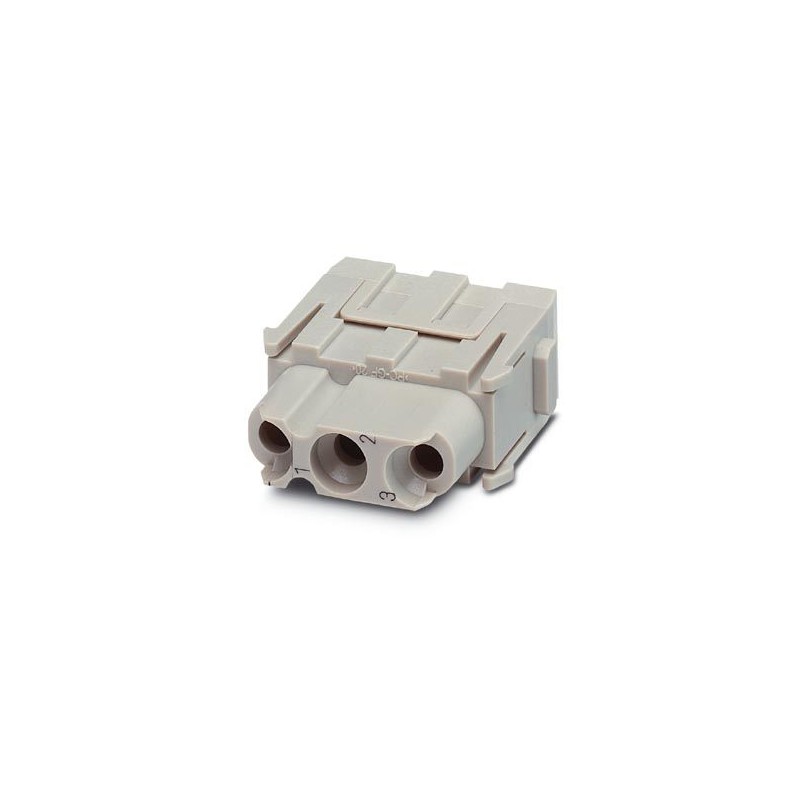

HC-M-03-MOD-BUC 1645972 PHOENIX CONTACT Módulo de insertos de contactos
Referencia: HC-M-03-MOD-BUC
Código: 1645972
Fabricante: PHOENIX_CONTACT
Descripción:
Módulo de insertos de contactos
Categorías:
- PHOENIX_CONTACT > Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
- Más Información
- Opiniones
* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.
Ir al producto alternativo:HC-M-03-CT-F1414359
Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Datos mercantiles
| Clave de pedido | 1645972 |
|---|---|
| Unidad de embalaje | 2 pcs |
| Clave de venta | BF7ACB - |
| Cantidad de pedido mínima | 2 pcs |
| Página del catálogo | Página 555 (C_4_2015) |
| EAN | 4017918941901 |
| Peso por unidad (sin incluir el embalaje) | 14,950 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Corriente asignada | 40 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Cara de enchufe | 3 |
Datos mecánicos
| Sección de conexión | 1,5 mm² ... 10 mm² |
|---|---|
| Sección de conexión AWG | 16 ... 8 |
| Longitud a desaislar del conductor individual | 9 mm (para 1,5 ... 2,5 mm²) |
| 9,6 mm (4 mm² ... 6 mm²) | |
| 15 mm (10 mm²) | |
| 15 mm (para cables >= 5 mm de diámetro) | |
| 18 mm (para cables >= 6,4 mm de diámetro) | |
| Diámetro exterior del cable | 7,5 mm |
| Diámetro de contacto | 4 mm |
| Diámetro de conductor incl. aislamiento | 7,5 mm |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 52 mm |
Generalidades
| Observación | Para cajas HEAVYCON de la construcción B6 ... B48, marco de sujeción articulado HC-M-MHR... y contactos de engarce CK4,0... necesarios. Los contactos de engarce no están incluidos en el volumen de entrega. |
|---|---|
| Serie | HC-M-03 |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión engastada |
| Conexión según norma | IEC / EN |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Altura de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Para el desmontaje de los contactos engastados se necesita la herramienta CK4,0-EWZ (código 1662735). En cada cámara de contactos "C" la posición de los muelles de sujeción está señalizada con 2 marcas en el lado de conexión. La herramienta se desliza por el contacto orientada adecuadamente desde el lado de conexión de modo que toque ambos muelles de sujeción. A continuación introducir hasta el tope. No girar la herramienta mientras esté introducida. Sacar el conductor del aislante por el lado de conexión junto con la herramienta. |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
