HC-M-03/04-MOD-STC
1585799
PHOENIX_CONTACT
2

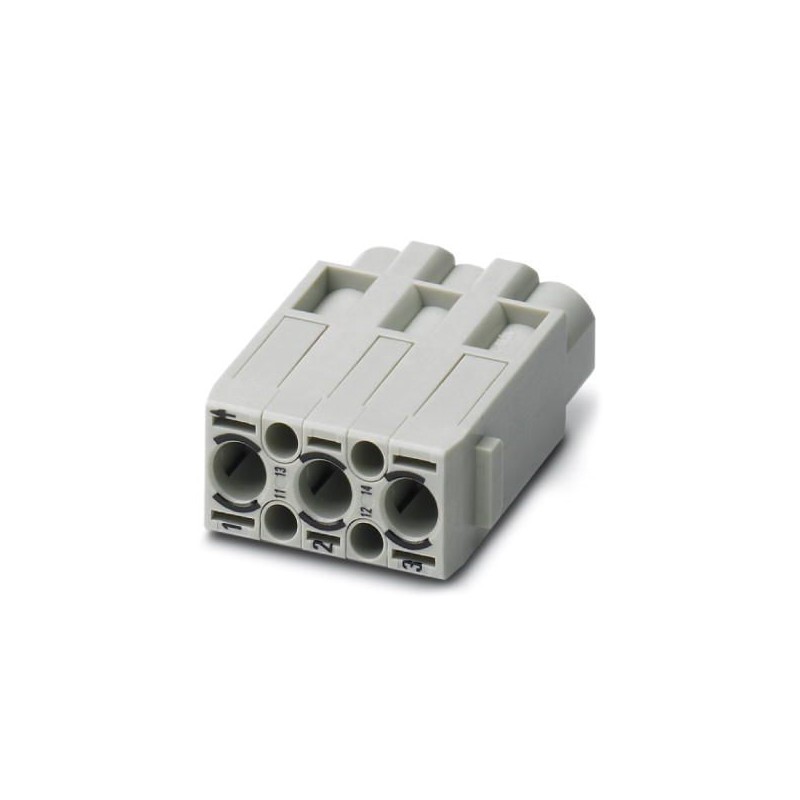

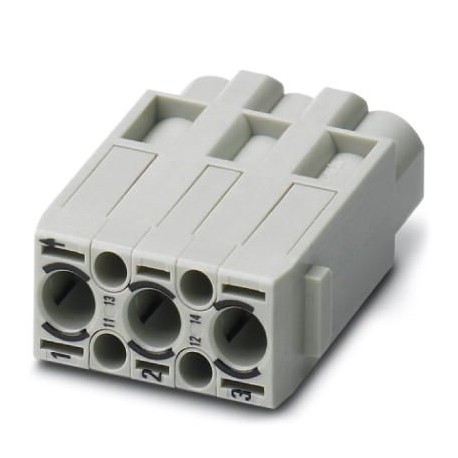

Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1585799 |
---|---|
Unidad de embalaje | 2 pcs |
Clave de venta | BF7ACB - |
Cantidad de pedido mínima | 2 pcs |
Página del catálogo | Página 555 (C_4_2015) |
EAN | 4046356308397 |
Peso por unidad (sin incluir el embalaje) | 13,850 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Tensión de dimensionamiento (III/3) | 830 V (Contactos de potencia) |
---|---|
830 V (Contactos de mando) | |
Corriente asignada | 40 A (Contactos de potencia) |
10 A (Contactos de mando) | |
Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
8 kV (Contactos de mando) | |
Cara de enchufe | 3+4 |
Sección de conexión | 1,5 mm² ... 6 mm² (Contactos de potencia) |
---|---|
0,14 mm² ... 2,5 mm² (Contactos de mando) | |
Sección de conexión AWG | 16 ... 10 (Contactos de potencia) |
26 ... 14 (Contactos de mando) | |
Longitud a desaislar del conductor individual | 9 mm (9,6 mm (4-6 mm²)) |
8 mm (6 mm (2,5 mm²)) | |
Diámetro de contacto | 4 mm |
Diámetro de conductor incl. aislamiento | 5 mm (para contactos de potencia) |
Ciclos de enchufe | ≥ 500 |
Altura mínima de carcasa | 52 mm |
Observación | Para cajas HEAVYCON de la construcción HC-B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, conexión engastada, contactos de potencia: CK 4,0-ED..., contactos de control: CK 1,6-ED... (contactos de engarce no incluidos en el volumen de entrega) |
---|---|
Serie | HC-M-03/04 |
Cantidad de los puestos de módulo | 1 |
Técnica de conexión | Conexión engastada (Contactos de potencia) |
Conexión engastada (Contactos de mando) | |
Tipo de contacto | mecanizado |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Indicaciones de montaje | Para alturas de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
El módulo no puede utilizarse al mismo tiempo con la tapa protectora HC-B..-TMB-SD-IP65 y HC-B...-TMS-SD-IP65. No adecuado para los contactos de fibra óptica CK1,6-ED-...POF. |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes | |
PHOENIX CONTACT-1585799-HC-M-03/04-MOD-STC | 118 Kbytes |
