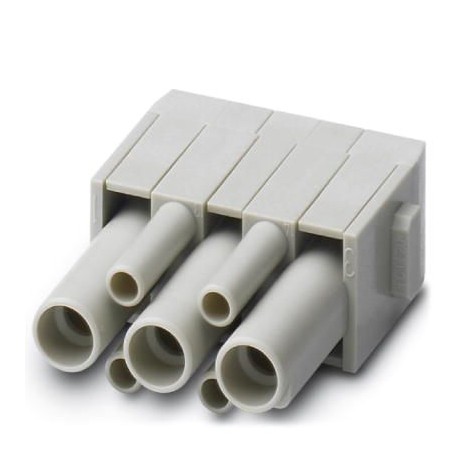

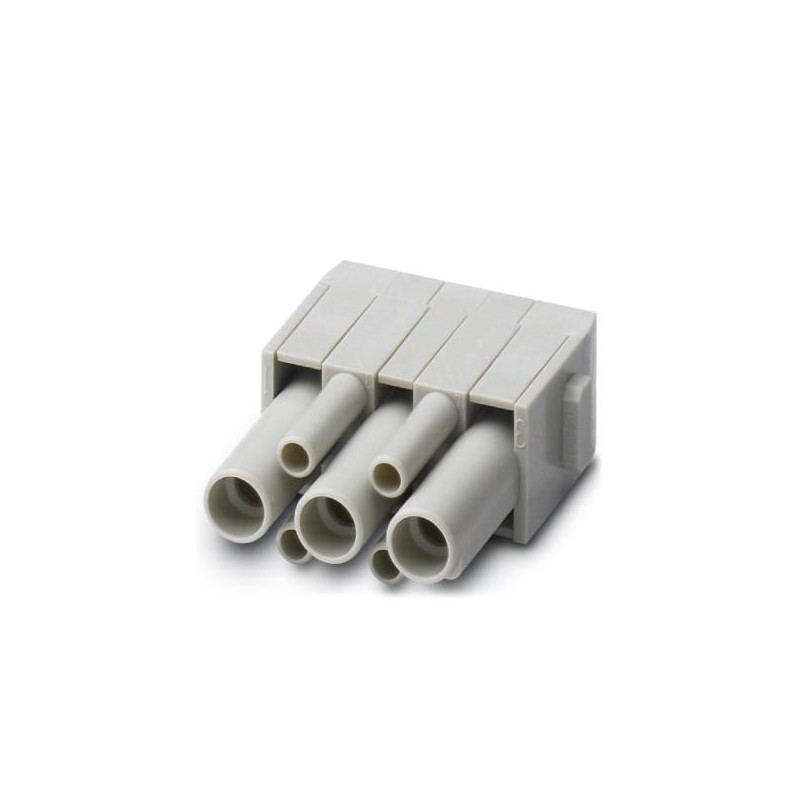

HC-M-03/04-MOD-BUC 1585786 PHOENIX CONTACT Módulo de insertos de contactos
HC-M-03/04-MOD-BUC
1585786
PHOENIX_CONTACT
2
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1585786 |
|---|---|
| Unidad de embalaje | 2 pcs |
| Clave de venta | BF7ACB - |
| Cantidad de pedido mínima | 2 pcs |
| Página del catálogo | Página 555 (C_4_2015) |
| EAN | 4046356308380 |
| Peso por unidad (sin incluir el embalaje) | 10,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 830 V (Contactos de potencia) |
|---|---|
| 830 V (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) | |
| Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
| 8 kV (Contactos de mando) | |
| Cara de enchufe | 3+4 |
Datos mecánicos
| Sección de conexión | 1,5 mm² ... 6 mm² (Contactos de potencia) |
|---|---|
| 0,14 mm² ... 2,5 mm² (Contactos de mando) | |
| Sección de conexión AWG | 16 ... 10 (Contactos de potencia) |
| 26 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 9 mm (9,6 mm (4,0 -6,0 mm²)) |
| 8 mm (6 mm (2,5 mm²)) | |
| Diámetro de contacto | 4 mm |
| Diámetro de conductor incl. aislamiento | 5 mm (para contactos de potencia) |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 52 mm |
Generalidades
| Observación | Para cajas HEAVYCON de la construcción HC-B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, conexión engastada, contactos de potencia: CK 4,0-ED..., contactos de control: CK 1,6-ED... (contactos de engarce no incluidos en el volumen de entrega) |
|---|---|
| Serie | HC-M-03/04 |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión engastada (Contactos de potencia) |
| Conexión engastada (Contactos de mando) | |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Para alturas de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| El módulo no puede utilizarse al mismo tiempo con la tapa protectora HC-B..-TMB-SD-IP65 y HC-B...-TMS-SD-IP65. No adecuado para los contactos de fibra óptica CK1,6-ED-...POF. |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1585786-HC-M-03/04-MOD-BUC | 116 Kbytes |
|
