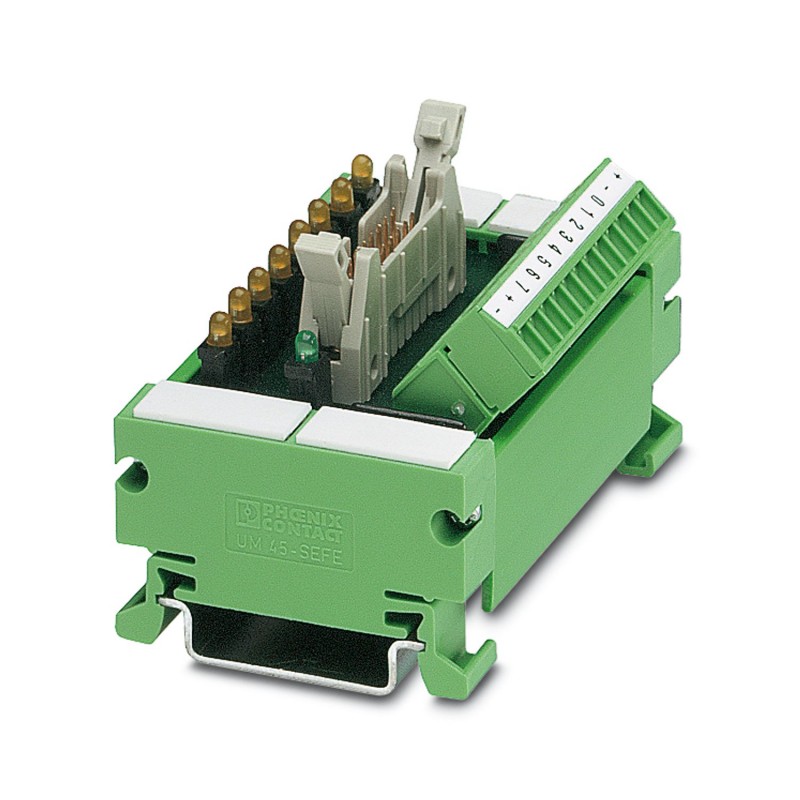

UM 45-DO/LA/SIM8 2968195 PHOENIX CONTACT Módulo de indicación VARIOFACE, con conector enchufable para cable ..
UM 45-DO/LA/SIM8
2968195
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Módulo de indicación VARIOFACE, con conector enchufable para cable plano y conector enchufable COMBICON, para la simulación, para 8 señales, para el montaje sobre NS 35/7,5
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Módulo de transmisión |
| Familia de productos | VARIOFACE |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Margen de tensión de servicio | 19,2 V DC ... 26,4 V DC |
| Corriente (por ramal) | ≤ 1 A |
| Corriente (Alimentación de tensión +,- IDC/FLK) | ≤ 3 A |
| Corriente (Borna +,-) | ≤ 8 A |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV (1,2 / 50 μs) |
| Sistema de control compatible SIEMENS S7-400 | |
| Tarjeta de E/S adecuada | 6ES7422-1BL00-0AA0 |
| 6ES7422-7BL00-0AB0 | |
| Sistema de control compatible GE-FANUC 90-30 | |
| Tarjeta de E/S adecuada | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Sistema de control compatible ALLEN-BRADLEY ControlLogix | |
| Tarjeta de E/S adecuada | 1756-OB32 |
| 1756-OB16E | |
| Sistema de control compatible ALLEN-BRADLEY PLC 5 | |
| Tarjeta de E/S adecuada | 1771 OBN |
| Sistema de control compatible ALLEN-BRADLEY SLC 500 | |
| Tarjeta de E/S adecuada | 1746 OB16 |
| 1746 OB 32 | |
| Sistema de control compatible HONEYWELL Experion PKS C200 | |
| Tarjeta de E/S adecuada | TC-ODD 321 |
| Sistema de control compatible MITSUBISHI MELSEC Q | |
| Tarjeta de E/S adecuada | QY81P |
| Sistema de control compatible SIEMENS S7-300 / ET 200 M | |
| Tarjeta de E/S adecuada | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7322-1BH01-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BH01-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Sistema de control compatible ABB S800 I/O | |
| Tarjeta de E/S adecuada | DO810 |
| DO840 | |
| Sistema de control compatible EMERSON DeltaV | |
| Tarjeta de E/S adecuada | VE4002S1T1B3 |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Sistema de control compatible GE-FANUC RX3i | |
| Tarjeta de E/S adecuada | IC694MDL754 |
Datos de conexión
| Conexión 1 (nivel del sistema de control) | |
| Conexión según norma | IEC 60603-13 |
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
| Conexión 2 (nivel de campo) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Número de polos | 12 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de cable rígida (2 cables con la misma sección) | 0,08 mm² ... 0,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Puntera sin collar aislante) | |
| 0,25 mm² ... 0,75 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,08 mm² ... 0,75 mm² |
| 0,25 mm² ... 0,34 mm² (Puntera sin collar aislante) | |
| 0,5 mm² ... 0,5 mm² (Puntera TWIN con collar aislante) | |
| Sección de conductor AWG | 28 ... 16 |
| Par de apriete | 0,22 Nm ... 0,25 Nm |
| Paso | 3,81 mm |
Señalización
| Indicación de estado | LED (amarillo) |
| Indicación de estado disponible | Sí |
| Indicación de la tensión de servicio | LED verde |
Dimensiones
| Dimensiones del artículo | |
| Anchura | 74,8 mm |
| Altura | 50,02 mm |
| Profundidad | 50,9 mm |
Datos del material
| Color | verde (RAL 6021) |
| Tipo de material aislante Carcasa | PVC |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
Homologaciones
| UKCA | |
| Certificado | De conformidad con UKCA |
Normas y especificaciones
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
Notas
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | Terminal de palas |
| Número de polos (EF001391) | 12 |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 50.9 mm |
| Anchura (EF000008) | 74.8 mm |
| Altura (EF000040) | 50.02 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2968195-UM 45-DO/LA/SIM8 | 113 Kbytes |
|
