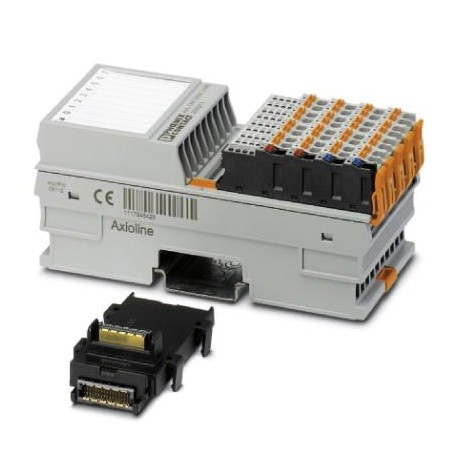

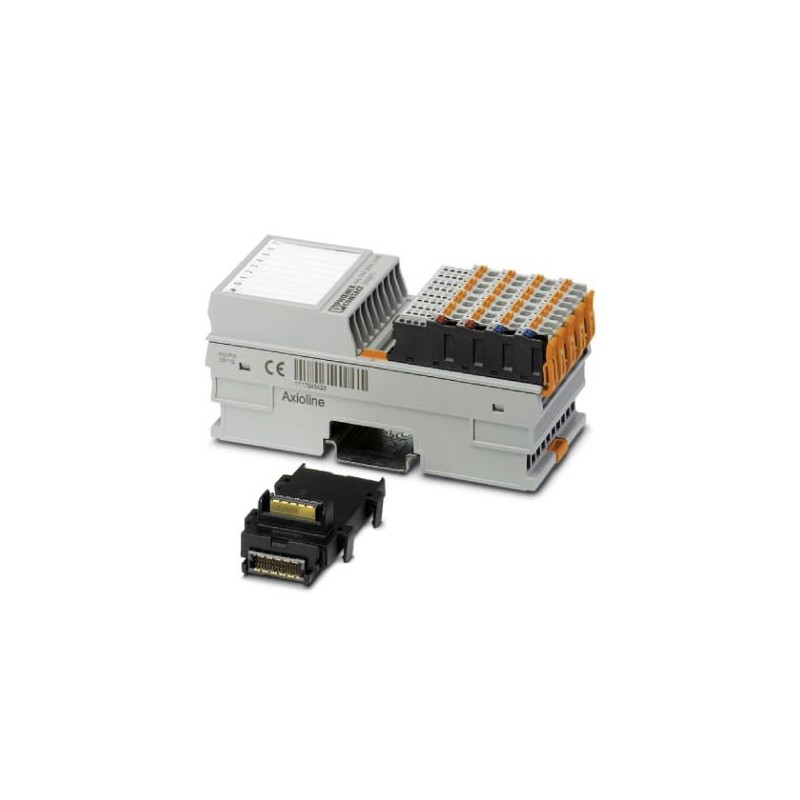

AXL F CNT2 INC2 1F 2688093 PHOENIX CONTACT Axioline F, Módulo de función, Entradas de contador: 2, Entrada d..
AXL F CNT2 INC2 1F
2688093
PHOENIX_CONTACT
Axioline F, Módulo de función, Entradas de contador: 2, Entrada de transmisor de valor incremental: 2, Transmisores simétricos según EIA-422 y asimétricos, Entradas digitales: 8, 24 V DC, Salidas digitales: 2, 24 V DC, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F
Controladores industriales (PLC) > Módulo de función/tecnología de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2688093 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI263 - |
| Página del catálogo | Página 121 (C_6_2017) |
| EAN | 4046356501439 |
| Peso por unidad (sin incluir el embalaje) | 255,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidad | 54 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 255 g |
| Observación acerca de las indicaciones de peso | con enchufes y módulo de zócalo de bus |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales sí |
| Error en el transmisor de valor incremental simétrico sí |
Interfaces
| Denominación | Bus local Axioline F |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
Potenciales Axioline
| Denominación | Suministro del bus local Axioline F (Ubus) |
|---|---|
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Absorción de corriente | típ. 100 mA |
| máx. 120 mA | |
| Consumo de potencia | típ. 0,5 W |
| máx. 0,6 W | |
| Denominación | Toma de la tensión de alimentación UI |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC incl. todas las tolerancias, incl. ondulación | |
| Absorción de corriente | máx. 2,5 A (en función del tipo de sensor o transmisor utilizado y la carga en la salida digital) |
| Consumo de potencia | máx. 60 W (de los cuales 1,6 W de pérdidas internas) |
| Denominación de la protección | Protección contra sobretensión tensión de alimentación |
| Protección contra inversión de polaridad de la tensión de alimentación | |
| Protección por fusible | máx. 8 A (Protección contra inversión de polaridad hasta 5 A) |
Entradas de contador
| Denominación Entrada | Entrada de contador para señales de 24 V |
|---|---|
| Número de entradas | 2 (S1, S2) |
| Descripción de la entrada | EN 61131-2 Tipo 3 |
| Tipo de conexión | Conexión push-in |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Frecuencia de entrada | máx. 300 kHz (1 canal conectado) |
| máx. 100 kHz (Más de 1 canal conectado o control de firmware de la señal Z) | |
| Corriente de entrada | 2,5 mA (por canal) |
| Resolución | 32 Bit |
| Longitud de cable permitida hacia el sensor | 30 m |
Entradas de transmisor
| Denominación Entrada | Entradas transmisor de valor incremental |
|---|---|
| Número de entradas | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
| Tipo de conexión | Conexión push-in |
| Señales de transmisor | Transmisores simétricos y asimétricos |
| Longitud del cable | 30 m |
Datos del transmisor
| Número de alimentación de transmisor de 5 V | 2 (UE1, UE2) |
|---|---|
| Tensión nominal de salida | 5 V DC |
| Margen de tensión | 5 V DC ... 5,5 V DC |
| Capacidad de corriente | máx. 250 mA |
| Denominación de la protección | Protección contra cortocircuito |
| Número de alimentación de transmisor de 24 V | 2 (US1, US2) |
| Tensión nominal de salida | 24 V DC |
| Margen de tensión | 19,2 V DC ... 30 V DC |
| Capacidad de corriente | típ. 500 mA |
| Denominación de la protección | Protección contra cortocircuito |
| Denominación | Transmisor de valor incremental simétrico |
| Tipos de transmisor conectable | máx. 2 (A, /A, B, /B, (Z, /Z)) |
| Tipo de conexión de las señales | Conexión push-in |
| Tensión de alimentación del transmisor | 5 V DC |
| 24 V DC | |
| Nivel de tensión de las señales | Señal diferencial (señal invertida) mínimo ±0,5 V, máximo ±6 V |
| Margen de tensión de modo común señal-masa | -10 V ... 13,2 V |
| Frecuencia de entrada | máx. 300 kHz (1 canal conectado) |
| máx. 100 kHz (Más de 1 canal conectado o control de firmware de la señal Z) | |
| Denominación | Transmisores de valor incremental asimétricos |
| Tipos de transmisor conectable | máx. 2 (A, B, (Z)) |
| Tipo de conexión de las señales | Conexión push-in |
| Nivel de tensión de las señales | Bajo ≤ 2,5 V, Alto ≥ 3,5 V (hasta un máximo de 27 V) |
| Frecuencia de entrada | máx. 300 kHz (1 canal conectado) |
| máx. 100 kHz (Más de 1 canal conectado o control de firmware de la señal Z) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 Tipo 3 |
| Tipo de conexión | Conexión push-in |
| Técnica de conexión | 1 conductor (opcionalmente 2, 3 conductores) |
| Número de entradas | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | 2,5 mA (por canal) |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión push-in |
| Técnica de conexión | 1 conductor |
| Número de salidas | 2 (Out1, Out2) |
| Denominación de la protección | Prot. contra cortocircuito, prot. contra sobrecarga salidas |
| Tensión de salida | 24 V DC |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Carga nominal inductiva | máx. 12 VA (1,2 H, 48 Ω, con tensión nominal) |
| Carga nominal de lámparas | máx. 12 W (para tensión nominal) |
| Carga nominal resistiva | máx. 12 W (48 Ω, con tensión nominal) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 5 V (lógica) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 5 V (lógica) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Número de funciones (EF003244) | 2 |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | Sí |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Bloqueo de funciones del bloque de reinicio (EF007212) | No |
| Bloqueo de funciones de reinicio automático (EF007208) | No |
| Bloque de función de control de contactor (EF007467) | No |
| Bloqueo de funciones de parada de emergencia (EF007211) | No |
| Bloqueo de funciones de dispositivos de protección sin contacto (EF007209) | No |
| Bloqueo de función de pulsador de confirmación (EF007214) | No |
| Bloqueo de función de conmutación de doble mano (EF007215) | No |
| Bloqueo de funciones de selección del modo de funcionamiento (EF007210) | No |
| Bloqueo de funciones de control de acceso (EF007213) | No |
| Grado de protección (IP) (EF005474) | IP20 |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Medición de frecuencia (EF000599) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
