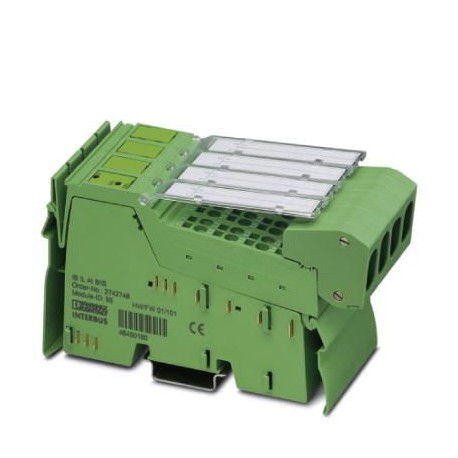

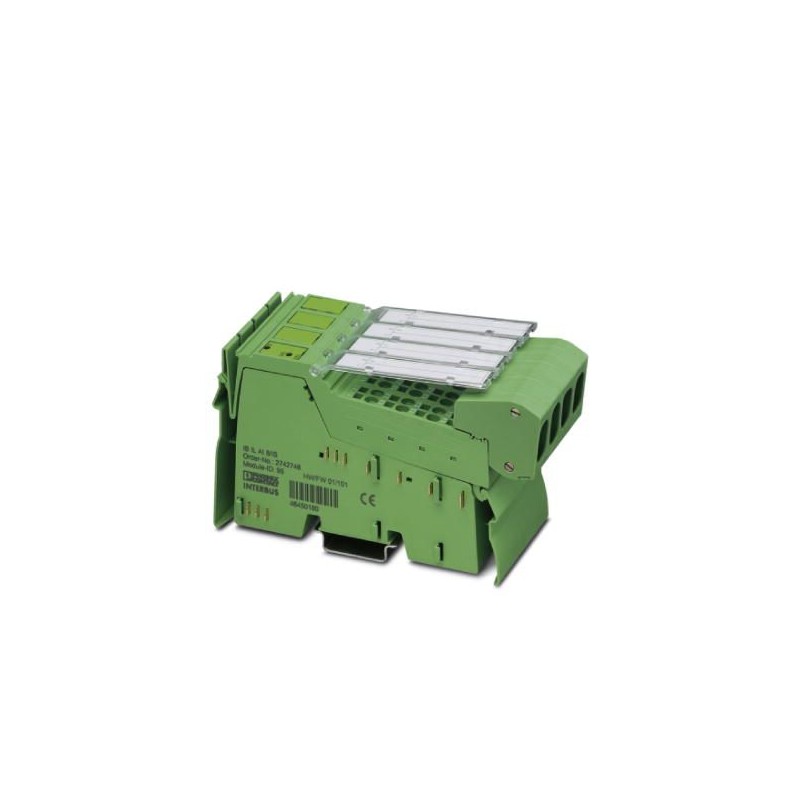

PHOENIX_CONTACT IB IL AI 8/IS-PAC 2861661 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL AI 8/IS-PAC 2861661 PHOENIX CONTACT Inline, Módulo de entrada analógica, Entradas analógicas: 8, 0 mA ..

Referencia: IB IL AI 8/IS-PAC

Código: 2861661

Fabricante: PHOENIX_CONTACT

Descripción:

Inline, Módulo de entrada analógica, Entradas analógicas: 8, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, 0 mA ... 40 mA, -40 mA ... 40 mA, tecnología de conexión: 2, 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, alimentación de sensores integrada, índice de protección: IP20, incluidos conectores Inline y campos de rotulación

Categorías:

  • Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 581,27 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2861661
Unidad de embalaje1 pcs
Clave de ventaDRI141 -
Página del catálogoPágina 159 (C_6_2017)
EAN4017918894504
Peso por unidad (sin incluir el embalaje)125,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Observación

Restricción de uso1

Medidas

Esquema de dimensiones
Anchura48,8 mm
Altura136,8 mm
Profundidad71,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (según DIN EN 61131-2)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (según DIN EN 61131-2)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Generalidades

Tipo de montajeCarril
Peso neto125 g

Interfaces

DenominaciónBus local Inline
Número de canales8
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión500 kBit/s
Física de transmisiónCobre

Potenciales Inline

DenominaciónSuministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientetíp. 52 mA
máx. 65 mA
DenominaciónSuministro de los módulos analógicos (UANA)
Tensión de alimentación24 V DC
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corrientetíp. 31 mA
máx. 40 mA
DenominaciónAlimentación del circuito principal (UM)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente0 A
máx. 200 mA

Entradas analógicas

Descripción de la entradaEntradas Single Ended, corriente
Denominación EntradaEntradas analógicas
Número de entradas8
Tipo de conexiónConector apantallado Inline
Técnica de conexión2, 3 conductores
Nota sobre la tecnología de conexiónapantallado
Tiempo de conversión A/Daprox. 10 µs
Frecuencia límite (3 dB)3,5 kHz
Formato de datosIBS IL, IBS ST, IBS RT, representación normalizada, formato PIO
Sistema de mediciónAproximación sucesiva
Resolución del valor de medición16 bits (15 bits + signo)
Representación del valor de medición16 bits complemento a dos
Señal de entrada Corriente0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
0 mA ... 40 mA
-40 mA ... 40 mA
Resistencia de entrada Entrada de corriente25 Ω 0,01 %

Separación de potencial

Trayecto de comprobaciónAlimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min.
Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min.
Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ periferia 500 V AC 50 Hz 1 min.
Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ tierra funcional 500 V AC 50 Hz 1 min.
Periferia / tierra funcional 500 V AC 50 Hz 1 min.

Normas y especificaciones

Conexión según normaCUL
Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2861661 Controladores lógicos programables PLC (EC001596)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaEntrada, corriente (EF003204)
ValorSí
CaracterísticaEntrada, tensión (EF003205)
ValorNo
CaracterísticaEntrada, resistencia (EF003206)
ValorNo
CaracterísticaEntrada, termómetro de resistencia (EF003207)
ValorNo
CaracterísticaEntrada, termopar (EF003208)
ValorNo
CaracterísticaSeñal de entrada configurable (EF003209)
ValorSí
CaracterísticaSalida, corriente (EF003212)
ValorNo
CaracterísticaSalida, tensión (EF003213)
ValorNo
CaracterísticaSeñal de salida configurable (EF003214)
ValorNo
CaracterísticaNúmero de entradas analógicas (EF001994)
Valor8
CaracterísticaNúmero de salidas analógicas (EF001995)
Valor0
CaracterísticaEntradas analógicas configurables (EF008518)
ValorSí
CaracterísticaSalidas analógicas configurables (EF008519)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorSí
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor48.6 mm
CaracterísticaAltura (EF000040)
Valor138.44 mm
CaracterísticaProfundidad (EF000049)
Valor70.51 mm
