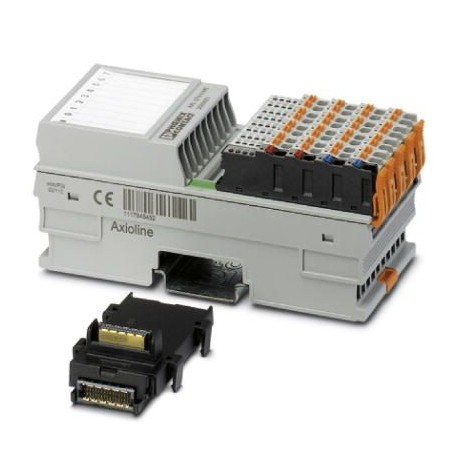

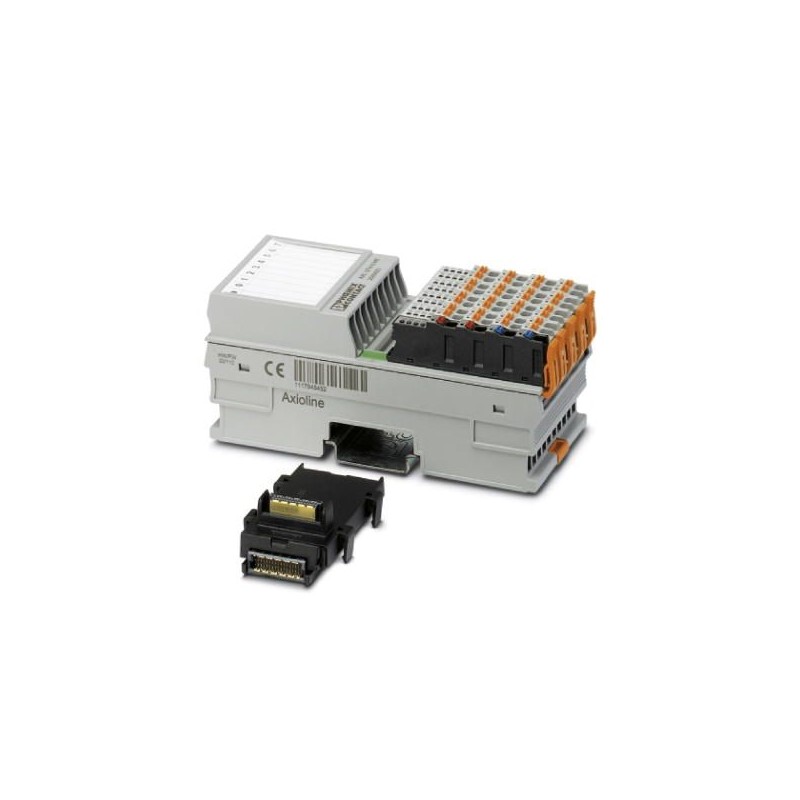

AXL F UTH8 1F 2688417 PHOENIX CONTACT Axioline F, Módulo de registro de temperatura, Entradas analógicas: 8 ..
AXL F UTH8 1F
2688417
PHOENIX_CONTACT
Axioline F, Módulo de registro de temperatura, Entradas analógicas: 8 (8 entradas para elem. térmicos o tensión lineal, adic. 1 entrada -5 V hasta +5 V), tecnología de conexión: 2 conductores (apantallados, trenzados por pares), velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2688417 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI243 - |
| Página del catálogo | Página 119 (C_6_2017) |
| EAN | 4046356640923 |
| Peso por unidad (sin incluir el embalaje) | 144,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidad | 54 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Datos de conexión
| Denominación | Enchufe Axioline F |
|---|---|
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 144 g |
| Observación acerca de las indicaciones de peso | con enchufes y módulo de zócalo de bus |
Interfaces
| Denominación | Bus local Axioline F |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
Potenciales Axioline
| Denominación | Suministro del bus local Axioline F (Ubus) |
|---|---|
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Absorción de corriente | típ. 115 mA |
| máx. 180 mA | |
| Consumo de potencia | típ. 0,55 W |
| máx. 0,9 W | |
| Denominación | Alimentación de módulos analógicos (UA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 45,3 mA |
| máx. 70 mA | |
| Consumo de potencia | máx. 1,68 W |
| típ. 1,63 W (Aparato total) | |
| máx. 2,58 W (Aparato total) | |
| Denominación de la protección | Protección contra sobretensión tensión de alimentación |
| Protección contra inversión de polaridad de la tensión de alimentación | |
| Protección contra transitorios |
Entradas analógicas
| Número de entradas | 8 +1 (8 entradas para elem. térmicos o tensión lineal, adic. 1 entrada -5 V hasta +5 V) |
|---|---|
| Denominación Entrada | Entradas analógicas |
| Descripción de la entrada | Entradas para termopares o tensión lineal |
| Tipo de conexión | Conexión por resorte en borne de conexión directa |
| Técnica de conexión | 2 conductores (apantallados, trenzados por pares) |
| Tipos de sensor utilizables (RTD) | Pt 100 (4 puntos de comparación externos, también utilizable como entrada de sensor) |
| Tipos de sensor utilizables (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Sistema de medición | Procedimiento Sigma-Delta |
| Representación del valor de medición | 16 bits (15 bits + signo) |
| Resolución A/D | 24 Bit |
| Denominación de la protección | Prot. contra cortocircuito, prot. contra sobrecarga entradas |
| Protección contra transitorios de las entradas | |
| Tiempo de filtro de entrada | 40 ms |
Separación de potencial
| Trayecto de comprobación | Alimentación de 5 V (lógica) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 5 V (lógica) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Entrada, corriente (EF003204) | No |
| Entrada, tensión (EF003205) | No |
| Entrada, resistencia (EF003206) | Sí |
| Entrada, termómetro de resistencia (EF003207) | Sí |
| Entrada, termopar (EF003208) | Sí |
| Señal de entrada configurable (EF003209) | No |
| Resolución de las entradas analógicas (EF003575) | 24 Bit |
| Salida, corriente (EF003212) | No |
| Salida, tensión (EF003213) | No |
| Señal de salida configurable (EF003214) | No |
| Número de entradas analógicas (EF001994) | 0 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas analógicas configurables (EF008518) | No |
| Salidas analógicas configurables (EF008519) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 53.6 mm |
| Altura (EF000040) | 125.894343 mm |
| Profundidad (EF000049) | 52.59 mm |
