PHOENIX_CONTACTrelés industrialesPLC-2RPT-24DC/1 2901639 PHOENIX CONTACT PLC-INTERFACE con dos relés independientes, compuesto de borne de ba..

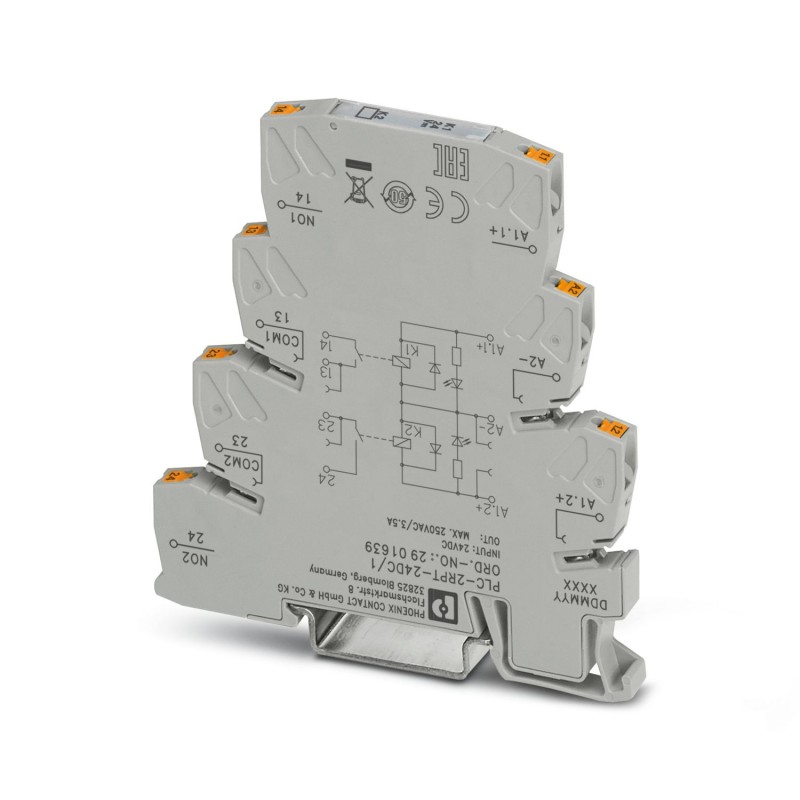

PHOENIX_CONTACT PLC-2RPT-24DC/1 2901639 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-2RPT-24DC/1 2901639 PHOENIX CONTACT PLC-INTERFACE con dos relés independientes, compuesto de borne de ba..

Referencia: PLC-2RPT-24DC/1

Código: 2901639

Fabricante: PHOENIX_CONTACT

Descripción:

PLC-INTERFACE con dos relés independientes, compuesto de borne de base PLC-BPT.../21 con conexión push-in y dos relés integrados, contacto de potencia, para el montaje sobre carril NS 35/7,5, 2 x 1 contacto de cierre, tensión de entrada 24 V DC

Categorías:

  • Relés > Relé de conmutación
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 604,10 €

Precio unitario: 60,41 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoMódulo de relés
Familia de productosPLC-INTERFACE
Aplicacióndos relés integrados
Modo operativoTiempo de trabajo 100 %
Vida útil mecánica2x 107periodicidades de cambio de estado
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos16.09.2024
Revisión de artículo08
Propiedades de aislamiento: Líneas de fuga y espacios de aire entre los circuitos
AislamientoAislamiento básico
Categoría de sobretensiónIII
Grado de polución2
Propiedades eléctricas
Potencia disipada máxima con condición nominal0,17 W
Tensión de prueba (Devanado/contacto)3 kV AC (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Contacto/contacto)3 kV AC (50 Hz, 1 min., contacto/contacto)
Líneas de fuga y espacios de aire entre los circuitos
Tensión de aislamiento de dimensionamiento250 V AC
Tensión transitoria de dimensionamiento4 kV
Datos de entrada
Lado de excitación
Tensión nominal de entrada UN24 V DC
Rango de tensión de entrada18 V DC ... 33,6 V DC (20 °C)
Comportamiento de conmutación del accionamientomonoestable
Accionamiento (polaridad)polarizado
Corriente de entrada típica a UN7 mA
Tiempo de reacción típico4 ms
Tiempo típico de apertura6 ms
Circuito de protecciónProt. contra inversión de polaridad; Diodo contra inv. de polaridad
Prot. contra sobretensiones; Diodo de libre circulación
Indicación de la tensión de servicioLED amarillo
Datos de salida
Conmutar
Tipo de conmutación del contacto2 contactos abierto
Tipo de contacto de conmutaciónContacto simple
Nota sobre el contacto de conmutacióndos relés integrados
Material del contactoAgNi
Tensión de conmutación máxima250 V AC
30 V DC
Tensión mínima de activación24 V AC/DC
Corriente constante límite3,5 A
Corriente de conexión máxima5 A
Corriente de conmutación mínima5 mA
Potencia de ruptura (carga óhmica) máxima84 W (con 24 V DC)
24 W (con 48 V DC)
24 W (con 60 V DC)
31 W (con 110 V DC)
46 W (con 220 V DC)
875 VA (con 250 V AC)
Datos de conexión
Tipo de conexiónConexión push-in
Longitud a desaislar10 mm
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Puntera individual)
2x 0,5 mm² ... 1 mm² (Puntera TWIN)
Sección de conductor AWG26 ... 14
Dimensiones
Anchura6,2 mm
Altura80 mm
Profundidad94 mm
Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V0 (Carcasa)
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protección (Zócalo de relé)IP20 (Zócalo de relé)
Temperatura ambiente (servicio)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 60 °C
Homologaciones
CE
CertificadoConformidad CE
Prueba de gases nocivos
MarcadoISA-S71.04. G3 Harsh Group
EN 60068-2-60
Datos CEM
Compatibilidad electromagnéticaConformidad con la directiva CEM
Directiva de baja tensiónDe conformidad con la directiva NS
Normas y especificaciones
Líneas de fuga y espacios de aire entre los circuitos
Normas/especificacionesIEC 60664
EN 50178
Montaje
Tipo de montajeMontaje sobre carril DIN
Indicaciones de montajeAlineables sin separación
Posición para el montajediscrecional

ETIM for 2901639 Relés (EC001437)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon indicador LED (EF005950)
ValorSí
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor18 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaUnidad, polaridad (EF003355)
ValorPolarizado
CaracterísticaComportamiento de conmutación del accionamiento (EF003356)
ValorEstable mono
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor2
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaTipo de contacto de conmutación (EF003358)
ValorContacto simple
CaracterísticaCon contactos impulsados positivamente (EF003357)
ValorNo
CaracterísticaMaterial del inserto de contacto (EF008521)
ValorOtros
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorSin tratamiento
CaracterísticaIntensidad nominal (EF000001)
Valor0.007 A
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor94 mm
