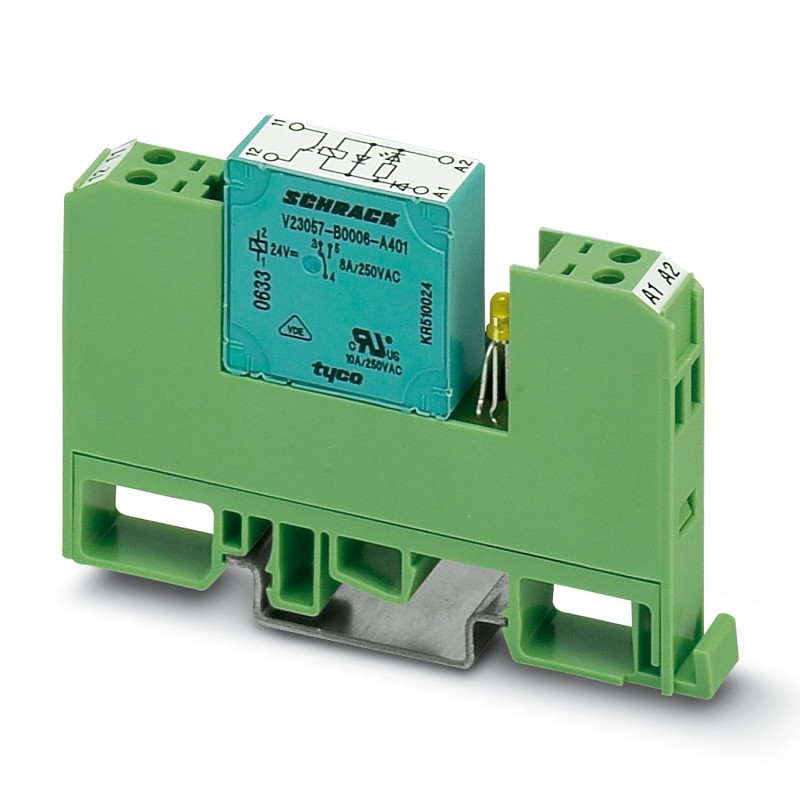

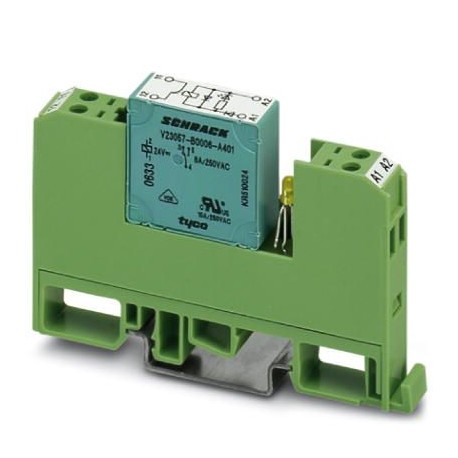

EMG 10-REL/KSR-G 24/ 2-LC 2942111 PHOENIX CONTACT Módulo de relés, con mini-relé de conmutación soldado, con..
EMG 10-REL/KSR-G 24/ 2-LC
2942111
PHOENIX_CONTACT
10
Módulo de relés, con mini-relé de conmutación soldado, contacto (AgNi): Potencias medianas hasta grandes, 1 contacto cerrado, tensión de entrada 24 V DC
Módulo de relé, con relé soldado, contacto (AgNi): potencias medias a grandes, 1 contacto de abertura, 24 V de tensión de entrada DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2942111 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6142 - |
| Página del catálogo | Página 134 (IF_2011) |
| EAN | 4017918080600 |
| Peso por unidad (sin incluir el embalaje) | 34,750 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Corriente de entrada típica a UN | 21 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 11 ms |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,5 W |
Lado de contactos
| Tipo de contacto | Contacto simple, 1 contacto cerrado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente de conexión máxima | 8 A |
| Corriente constante límite | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 45 W (con 60 V DC) | |
| 35 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 34,75 g |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.021 A |
| Anchura (EF000008) | 10.6 mm |
| Altura (EF000040) | 75 mm |
| Profundidad (EF000049) | 53.5 mm |
