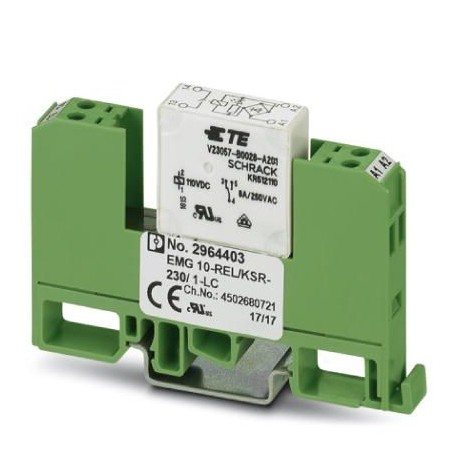

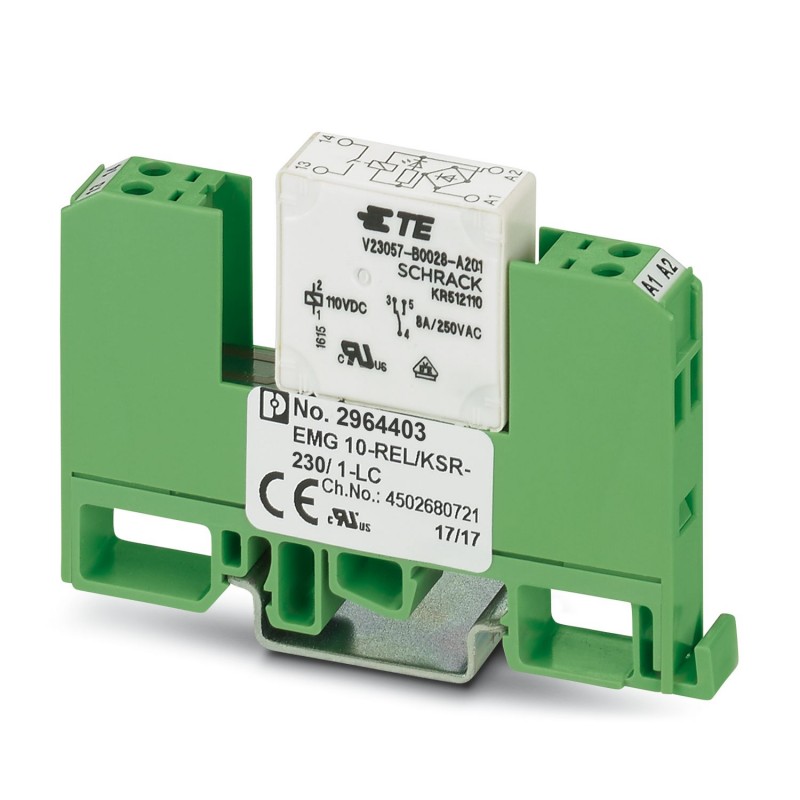

EMG 10-REL/KSR-230/ 1-LC 2964403 PHOENIX CONTACT Módulo de relés, con mini-relé de conmutación soldado, cont..
EMG 10-REL/KSR-230/ 1-LC
2964403
PHOENIX_CONTACT
10
Módulo de relés, con mini-relé de conmutación soldado, contactos (AgNi): Potencias medianas hasta grandes, 1 contacto abierto, tensión de entrada 230 V AC/DC
Relés > Relé de conmutación
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | EMG |
| Aplicación | Universal |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 02.05.2024 |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 1,1 W |
| Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 230 V AC/DC |
| Rango de tensión de entrada | 184 V AC/DC ... 253 V AC/DC (20 °C) |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 4,8 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 11 ms |
| Circuito de protección | Puente rectificador; Puente rectificador |
| Prot. contra sobretensiones; Varistor | |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 8 A |
| Corriente de conmutación mínima | 100 mA |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 45 W (con 60 V DC) | |
| 35 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
Datos de conexión
| Lado de excitación | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Lado de contactos | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Dimensiones
| Anchura | 10,6 mm |
| Altura | 75 mm |
| Profundidad | 53,5 mm |
Datos del material
| Color | verde (RAL 6021) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 40 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
| EN 50178 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 184 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 184 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 184 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.0048 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 10.6 mm |
| Altura (EF000040) | 75 mm |
| Profundidad (EF000049) | 53.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2964403-EMG 10-REL/KSR-230/ 1-LC | 118 Kbytes |
|
