PHOENIX_CONTACTConexión dispositivos de campoVC-AMS 7 1607751 PHOENIX CONTACT Inserto de contactos, Familia de artículos: VARIOCON, construcción: VC4, ma..

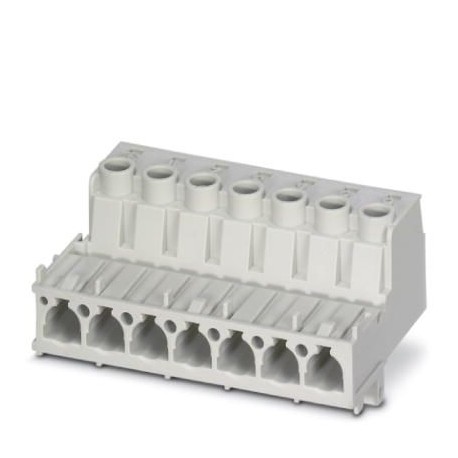

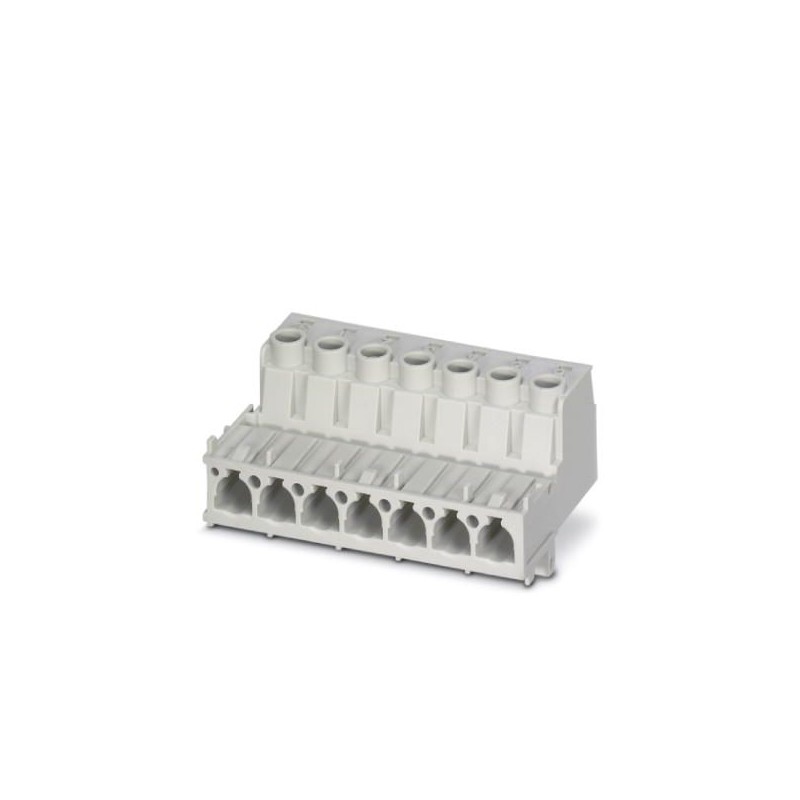

PHOENIX_CONTACT VC-AMS 7 1607751 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VC-AMS 7 1607751 PHOENIX CONTACT Inserto de contactos, Familia de artículos: VARIOCON, construcción: VC4, ma..

Referencia: VC-AMS 7

Código: 1607751

Fabricante: PHOENIX_CONTACT

Descripción:

Inserto de contactos, Familia de artículos: VARIOCON, construcción: VC4, material carcasa: PA, color: gris claro, número de polos: 7, sección mín. de conductor: 0,5 mm², sección máx. de conductor: 16 mm², tensión nominal: 690, corriente asignada: 70 A, Tipo de conexión: Conexión por tornillo, Tipo de conexión del contacto: Macho, Los conectores enchufables deben accionarse solo en estado inerte (sin carga).

Categorías:

  • Conectores > Inserto de contacto para conectores rectangulares
  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1607751
Unidad de embalaje5 pcs
Clave de ventaABLACC -
Cantidad de pedido mínima5 pcs
Página del catálogoPágina 25 (C_2_2013)
EAN4017918969219
Peso por unidad (sin incluir el embalaje)78,290 g
Número de tarifa arancelaria85366990
País de origenPL (Polonia)

Generalidades

ObservaciónLos conectores enchufables deben accionarse solo en estado inerte (sin carga).
Técnica de conexiónConexión por tornillo
Conexión por tornillo
Par de apriete1,2 Nm ... 1,8 Nm
Grado de polución3
N.º polos6+PE
Ciclos de enchufe≥ 50
TamañoVC4
Sección de conductor AWG mín.20
Sección de conductor AWG máx.6
Sección de conexión0,5 mm² ... 16 mm²
Sección de conexión AWG20 ... 5
Longitud a desaislar del conductor individual12 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 100 °C

Datos del material

Material carcasaPA
Material contactoCuZn
Material superficie del contactoPlateado duro
Material soporte de contactosPA

Datos eléctricos

Tensión de dimensionamiento (III/3)690 V
Tensión transitoria de dimensionamiento6 kV
6 kV
Corriente asignada70 A
70 A

Normas y especificaciones

Conexión según normaCUL
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 1607751 Conectores (EC003557)

CaracterísticaNúmero de polos (EF001391)
Valor7
