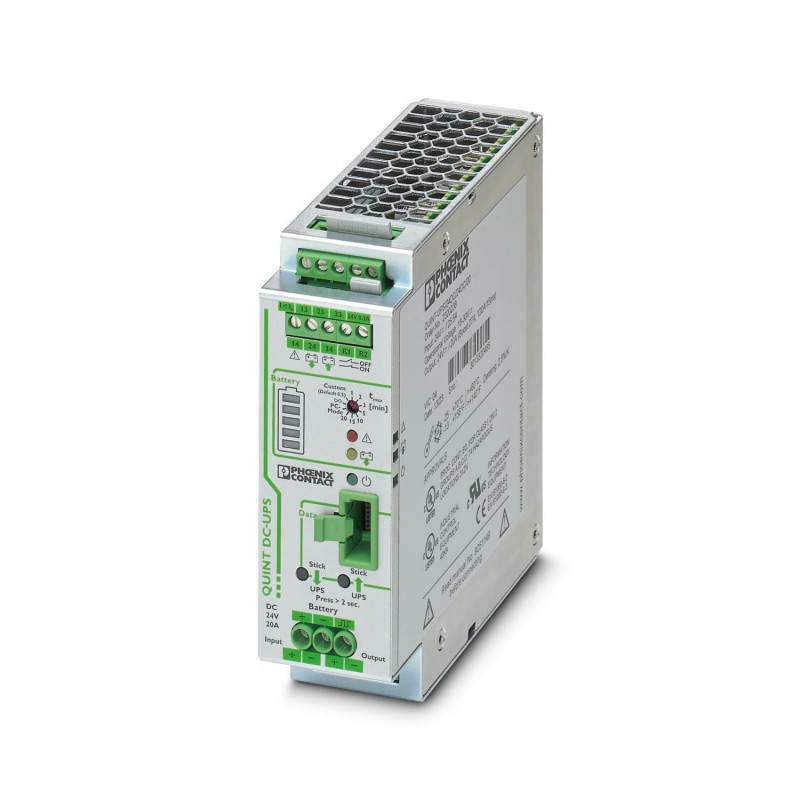

QUINT-UPS/ 24DC/ 24DC/20 2320238 PHOENIX CONTACT Sistema de alimentación ininterrumpida con tecnología IQ pa..
QUINT-UPS/ 24DC/ 24DC/20
2320238
PHOENIX_CONTACT
Sistema de alimentación ininterrumpida con tecnología IQ para montaje sobre carril DIN, entrada: 24 V DC, salida: 24 V DC/20 A, incluido adaptador montado para carril DIN universal UTA 107/30
Sistema de alimentación ininterrumpida con tecnología IQ para montaje sobre carril, entrada: 24 V DC, salida: 24 V DC/20 A, incluido adaptador universal para carril UTA 107/30 montado
Material de instalación de redes de telecomunicación DNT / FNT > UPS/SAI (Sistema de Alimentación Ininterrumpida)
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento DC | |
| Tensión de entrada | 24 V DC |
| Margen de tensión nominal de entrada | 24 V DC |
| Rango de tensión de entrada | 18 V DC ... 30 V DC |
| Margen de tensión de entrada DC | 18 V DC ... 30 V DC |
| Tipo de tensión de la tensión de alimentación | CC |
| Tiempo buffer | 1 h (con módulo de batería 38 AH) |
| Absorción de corriente | 32,9 A (máximo, funcionamiento en red) |
| 10,5 mA (Marcha en vacío, funcionam. en red) | |
| 6,9 A (Proceso de carba, funcionam. en red) | |
| Umbral de activación fijo | ≤ 22 V DC |
| Umbral de activación variable | 1 V/0,1 s |
Datos de salida
| Rendimiento | > 98 % (Funcionamiento en red con acumulador de energía cargado) |
| 98 % (Servicio de batería) | |
| Tensión nominal de salida | 24 V DC |
| Gama de tensión de salida | 18 V DC ... 30 V DC |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 50 °C) |
| Limitación de la corriente de salida | Con funcionamiento en red según la limitación de corriente preconectada. |
| > 27 A (Servicio de batería) | |
| Tiempo de puenteo | 7200 s |
| Derating | 60 °C ... 70 °C (2,5 %/K) |
| 60 °C ... 70 °C (2,5 %/K) | |
| Potencia de salida | 480 W |
| Potencia disipada | 2,7 W (Funcionamiento en red) |
| 7,65 W (Funcionamiento en red) | |
| 3,19 W (Servicio de batería) | |
| 9,35 W (Servicio de batería) | |
| Posibilidad de conexión en paralelo | sí, hasta 2 módulos con módulo de redundancia |
| 2 (Aparatos) | |
| Posibilidad de conexión en serie | no |
| no | |
| Funcionamiento en red | |
| Tensión nominal de salida | 24 V DC |
| Gama de tensión de salida | 18 V DC ... 30 V DC |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 120 A (-25 °C ... 60 °C) |
| Duración | 12 ms (Tecnología SFB) |
| Funcionamiento a batería | |
| Tensión nominal de salida | 24 V DC |
| Gama de tensión de salida | 19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC) |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 27 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 120 A (-25 °C ... 60 °C) |
| Duración | 15 ms (Tecnología SFB) |
| Señal: Alarma | |
| Descripción de la salida | Relé (libre de potencial) |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de carga constante | ≤ 100 mA |
| Señal: Battery Charge | |
| Descripción de la salida | Relé (libre de potencial) |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Tensión de salida | 24 V |
| Corriente de carga constante | ≤ 100 mA |
| Señal: Battery Mode | |
| Descripción de la salida | Relé (libre de potencial) |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Tensión de salida | 24 V |
| Corriente de carga constante | ≤ 100 mA |
Acumuladores de energía
| Tensión nominal UN | 24 V DC |
| Tensión al final de la carga | 24 V DC ... 29 V DC (con compensación térmica) |
| Corriente de carga | 0,2 A ... 5 A |
| Margen de capacidad nominal | 3 Ah ... 200 Ah |
| Prueba de presencia batería / intervalo | 1 min. |
| Prueba de presencia batería (cíclico) | 60 s |
| Tecnología IQ | sí |
| Compensación de temperatura | 42 mV/K (preconfigurado) |
| Compensación de temperatura (preconfigurada) | 42 mV/K |
| Gestión de redes | Sí |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 12 |
| Sección de conductor AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 12 |
| Sección de conductor AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Señal | |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Interfaces
| Interfaz | IFS (sistema de interfaz) |
Señalización
| Tipo de señalización | LED |
| Contacto de relé | |
| Interfaz/software | |
| Salida de señal | |
| Denominación Señalización | Power OK |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Luz estática | |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Alarma |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Color | rojo |
| Observación acerca de la indicación de estado | Luz estática |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Battery Charge |
| Indicación de estado | Gráfico de barras LED |
| Observación acerca de la indicación de estado | dinámico |
| Color | verde/rojo |
| Observación acerca de la indicación de estado | dinámico |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Battery Mode |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Color | amarillo |
| Observación acerca de la indicación de estado | Luz estática |
Propiedades eléctricas
| Tensión de aislamiento entrada/salida | 500 V DC |
| Tensión de aislamiento entrada, salida/carcasa | 750 V DC |
Propiedades del artículo
| Tipo de producto | SAI DC |
| Familia de productos | QUINT USV |
| Tecnología IQ | sí |
| MTBF (IEC 61709, SN 29500) | > 500000 h (40 °C) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Expectativa de vida útil (condensadores de electrolitos) | |
| Tiempo | 195013 h |
Dimensiones
| Anchura | 40 mm |
| Altura | 130 mm |
| Profundidad | 125 mm |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 5 mm / 5 mm |
| Distancia de montaje arriba/abajo | 50 mm / 50 mm |
| Montaje alternativo | |
| Anchura | 123 mm |
| Altura | 130 mm |
| Profundidad | 43 mm |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: horizontal 5 mm, vertical 50 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Datos del material
| Material de la carcasa | Metal |
| Material carcasa | Chapa de acero galvanizada |
| Ejecución de las carcasas | Aluminio (AlMg3) |
| Ejecución del capuchón | Chapa de acero galvanizado, sin cromo (VI) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min | |
Normas y especificaciones
| Aplicaciones para trenes | EN 50121-4 |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
Homologaciones
| Homologaciones UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 8 kV (Severidad del ensayo 4) |
| Descarga en el aire | 15 kV (Severidad del ensayo 4) |
| Observación | Criterio A |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 20 V/m |
| Gama de frecuencias | 1 GHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 2 GHz ... 3 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Señal | 2 kV (Severidad del ensayo 4, asimétrica) |
| Observación | Criterio A |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Salida | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Señal | 1 kV (Severidad del ensayo 2, asimétrica) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| E/S/s | asimétrico |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V (Severidad del ensayo 3) |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Característica | Valor |
|---|---|
| Tensión de entrada (EF003840) | 18 V |
| Tensión de salida (EF003933) | 24 V |
| SNMP (EF005284) | No |
| Tipo de tensión (EF000187) | CC |
| Altura (EF000040) | 130 mm |
| Anchura (EF000008) | 40 mm |
| Profundidad (EF000049) | 125 mm |
| Peso (EF000167) | 0.601 kg |
| Tiempo de transición a plena carga (EF000428) | 7200 min |
| Toma de entrada (EF009726) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2320238-QUINT-UPS/ 24DC/ 24DC/20 | 130 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
