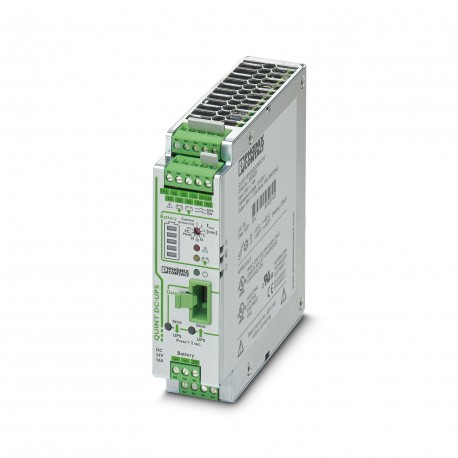

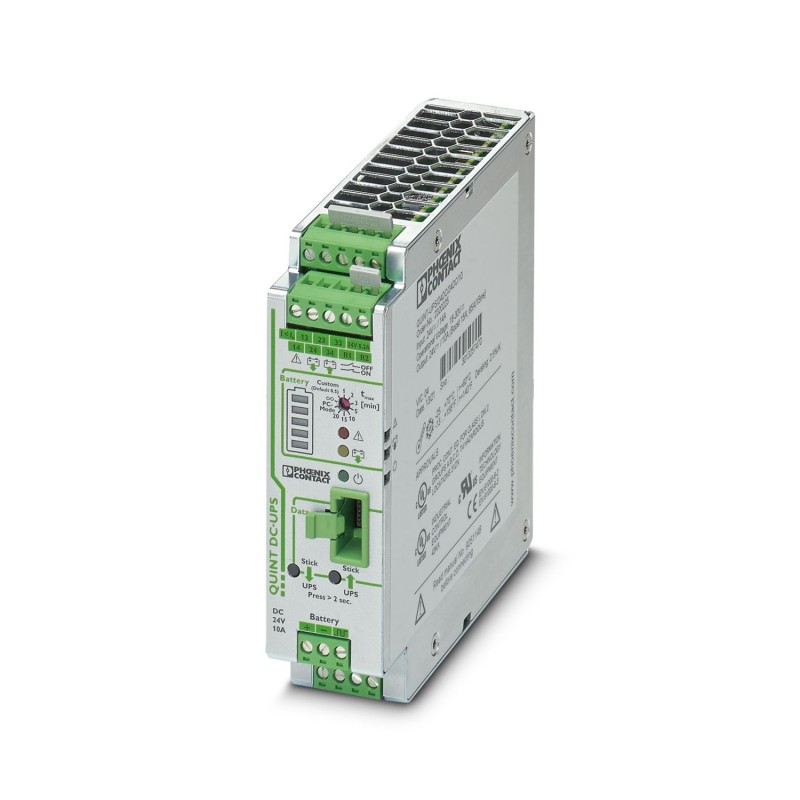

PHOENIX_CONTACT QUINT-UPS/ 24DC/ 24DC/10 2320225 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

QUINT-UPS/ 24DC/ 24DC/10 2320225 PHOENIX CONTACT Sistema de alimentación ininterrumpida con tecnología IQ pa..

Referencia: QUINT-UPS/ 24DC/ 24DC/10

Código: 2320225

Fabricante: PHOENIX_CONTACT

Descripción:

Sistema de alimentación ininterrumpida con tecnología IQ para montaje sobre carril DIN, entrada: 24 V DC, salida: 24 V DC/10 A, incluido adaptador montado para carril DIN universal UTA 107/30
Sistema de alimentación ininterrumpida con tecnología IQ para montaje sobre carril, entrada: 24 V DC, salida: 24 V DC/10 A, incluido adaptador universal para carril UTA 107/30 montado
Fuente de alimentación ininterrumpida con tecnología IQ para montaje en raíles DIN, entrada: 24 V CC, salida: 24 V DC/10 A, incluyendo adaptador universal de raíles DIN UTA 107/30 montado

Categorías:

  • Material de instalación de redes de telecomunicación DNT / FNT > UPS/SAI (Sistema de Alimentación Ininterrumpida)
  • PHOENIX_CONTACT > Fuentes alimentación

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 355,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2320225
Unidad de embalaje1 pcs
Clave de ventaCMUQ43 -
Página del catálogoPágina 275 (C_4_2017)
EAN4046356554206
Peso por unidad (sin incluir el embalaje)654,400 g
Número de tarifa arancelaria85371091
País de origenCN (China)

Medidas

Anchura35 mm
Altura130 mm
Profundidad125 mm
Anchura en montaje alternativo123 mm
Altura en montaje alternativo130 mm
Profundidad en montaje alternativo39 mm

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-25 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad del aire máx. admisible (servicio)≥ 95 % (25 °C, sin condensación)
Clase de clima3K3 (según EN 60721)

Datos de entrada

Tensión de entrada24 V DC
Tensión nominal de entrada24 V DC
Rango de tensión de entrada18 V DC ... 30 V DC
Absorción de corriente (máxima)19 A (máximo, funcionamiento en red)
Absorción de corriente (proceso de carga)4 A (Proceso de carba, funcionam. en red)
Umbral de activación fijo≤ 22 V DC
Umbral de activación variable1 V/0,1 s

Datos de salida (funcionamiento en red 24 V DC)

Tensión nominal de salida24 V DC
Margen de tensión de salida (dependiente de la tensión de entrada)18 V DC ... 30 V DC
Corriente nominal de salida (IN)10 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)15 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB)60 A (-25 °C ... 60 °C)

Datos de salida (funcionamiento a batería 24 V DC)

Tensión nominal de salida24 V DC
Margen de tensión de salida (dependiente de la tensión de entrada)19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V CC)
Corriente nominal de salida (IN)10 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)15 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB)65 A (-25 °C ... 60 °C)

Datos de salida generales

Rendimiento> 98 % (Funcionamiento en red con acumulador de energía cargado)

Generalidades

Tecnología IQsí
Peso neto0,5 kg
Clase de protecciónIII
MTBF (IEC 61709, SN 29500)> 500000 h (40 °C)
Posición para el montajeCarril horizontal NS 35, EN 60715
Indicaciones de montajealineable: horizontal 5 mm, vertical 50 mm

Datos de conexión Entrada

Tipo de conexiónConexión por tornillo enchufable
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.16
Sección de cable AWG máx.12
Longitud a desaislar7 mm
Rosca de tornilloM4

Datos de conexión Salida

Tipo de conexiónConexión por tornillo enchufable
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.16
Sección de cable AWG máx.12
Longitud a desaislar7 mm
Rosca de tornilloM4

Datos de conexión para señalización

Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.24
Sección de cable AWG máx.12
Rosca de tornilloM4

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Resistencia a interferenciasEN 61000-6-2:2005
Conexión según normaCUL
Normas/especificacionesEN 61000-4-2
Descarga en contacto4 kV (Severidad del ensayo 2)
Normas/especificacionesEN 61000-4-3
Gama de frecuencias80 MHz ... 1 GHz
Intensidad del campo de prueba10 V/m
Gama de frecuencias1,4 GHz ... 2 GHz
Intensidad del campo de prueba3 V/m (Criterio A)
Normas/especificacionesEN 61000-4-4
ObservaciónCriterio B
Normas/especificacionesEN 61000-6-3
EN 61000-4-6
Gama de frecuencias0,15 MHz ... 80 MHz
Tensión10 V (Severidad del ensayo 3)
Directiva de baja tensiónDe conformidad con la directriz NSR 2006/95/CE
Norma - Seguridad eléctricaEN 60950-1/VDE 0805 (SELV)
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricosEN 50178/VDE 0160 (PELV)
Homologaciones ULUL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Choque18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio)< 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g tv= 90 min
Aplicaciones para trenesEN 50121-4

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 25 años;
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2320225 Material de instalación de redes de telecomunicación DNT/FNT (EC000382)

CaracterísticaTensión de entrada (EF003840)
Valor18 V
CaracterísticaTensión de salida (EF003933)
Valor24 V
CaracterísticaSNMP (EF005284)
ValorNo
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaAltura (EF000040)
Valor130 mm
CaracterísticaAnchura (EF000008)
Valor35 mm
CaracterísticaProfundidad (EF000049)
Valor125 mm
CaracterísticaPeso (EF000167)
Valor0.513 kg
CaracterísticaTiempo de transición a plena carga (EF000428)
Valor10800 min
CaracterísticaToma de entrada (EF009726)
ValorOtros
