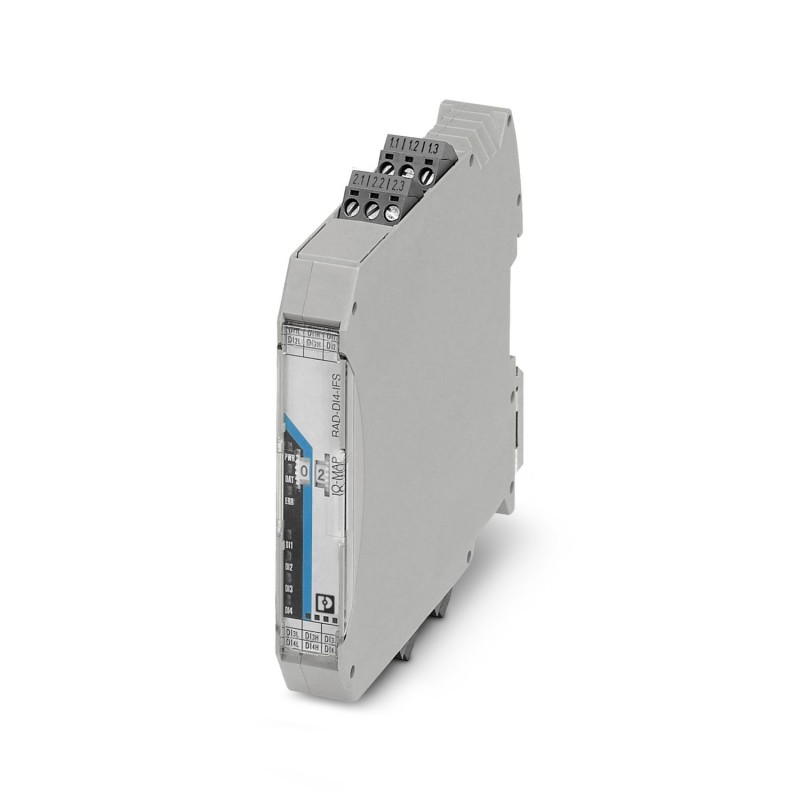

RAD-DI4-IFS 2901535 PHOENIX CONTACT Radioline: módulo de ampliación de E/S, 4 entradas digitales (0 ... 250 ..
Referencia: RAD-DI4-IFS
Código: 2901535
Fabricante: PHOENIX_CONTACT
Descripción:
Radioline: módulo de ampliación de E/S, 4 entradas digitales (0 ... 250 V AC/DC)
Categorías:
- Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
- PHOENIX_CONTACT > Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Propiedades del artículo
| Tipo de producto | Módulo de ampliación |
| MTTF | 1766 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 653 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 250 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Separación galvánica | 300 V (Tensión nominal de aislamiento (respectivamente, entre las entradas digitales // alimentación TBUS, aislamiento reforzado según EN/IEC 61010)) |
| 300 V (Tensión nominal de aislamiento (de este a los equipos adyacentes, aislamiento básico según EN/IEC 61010)) | |
| Tensión de prueba E/S digitales | 2,5 kV AC (50 Hz, 1 min.) |
| Potencia disipada máxima con condición nominal | 0,264 W |
| Protección contra sobretensiones transitorias | sí |
| Alimentación | |
| Tensión de alimentación | 19,2 V DC ... 30,5 V DC (Conector de bus para carriles) |
| Absorción de corriente máxima | 11 mA (@24 VDC, @ 25°C) |
Datos de entrada
| Digital | |
| Absorción de corriente máxima | 1 mA |
| Digital | |
| Descripción de la entrada | Entrada digital |
| Número de entradas | 4 |
| Señal de entrada Tensión | 0 V AC/DC ... 250 V AC/DC |
| Nivel de conmutación señal "0" | 0 V AC/DC ... 4 V AC/DC (Entrada de baja tensión) |
| 0 V AC/DC ... 20 V AC/DC (Entrada de alta tensión) | |
| Nivel de conmutación señal "1" | 10 V AC/DC ... 50 V AC/DC (Entrada de baja tensión) |
| 50 V AC/DC ... 250 V AC/DC (Entrada de alta tensión) | |
| Frecuencia de entrada | ≤ 2 Hz |
Datos de conexión
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
Señalización
| Indicación de estado | LED tensión de alimentación, PWR (verde) |
| LED verde (comunicación de bus, DAT) | |
| LED error en periferia, ERR (rojo) | |
| LED amarillo (entrada digital, DI1) | |
| LED amarillo (entrada digital, DI2) | |
| LED amarillo (entrada digital, DI3) | |
| LED amarillo (entrada digital, DI4) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 17,5 mm |
| Altura | 113 mm |
| Profundidad | 114,5 mm |
Datos del material
| Color (Carcasa) | gris (RAL 7042) |
| Material (Caja) | PA 6.6-FR |
| Clase de inflamabilidad según UL 94 | V0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Altitud | 2000 m |
| Humedad de aire admisible (servicio) | 20 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 20 % ... 85 % |
| Choque | 16g, 11 ms |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | IBExU 15 ATEX B008 X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| IECEx | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | IECEx IBE 13.0019X |
| EAC Ex | |
| Marcado | 2Ex nA nC IIC T4 Gc X |
| Certificado | RU C-DE.HB49.B.00033/20 |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | 2022122310115625 |
| Homologación Corea del Sur, KC | |
| Certificado | R-R-PCK-2901535 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | EN 61000-6-4 |
Normas y especificaciones
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/disposiciones | EN 61000-6-2 |
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/disposiciones | EN 61000-6-4 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/disposiciones | EN 60079-0 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/disposiciones | EN 60079-15 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Posición para el montaje | discrecional |
ETIM for 2901535 Controladores lógicos programables PLC (EC001599)
Característica
Valor
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaNúmero de entradas digitales (EF001992)
Valor4
CaracterísticaNúmero de salidas digitales (EF001993)
Valor0
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTipo de salida digital (EF003601)
ValorNinguno
CaracterísticaProtección contra cortocircuitos, salidas disponibles (EF003203)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaTiempo de retardo con cambio de señal (EF002382)
Valor0 ms
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor17.6 mm
CaracterísticaAltura (EF000040)
Valor113.01416 mm
CaracterísticaProfundidad (EF000049)
Valor113.6 mm
