PHOENIX_CONTACTSeguridad y comunicacionesRAD-DAIO6-IFS 2901533 PHOENIX CONTACT Radioline: módulo de ampliación de E/S, 2 entradas y salidas digitales..

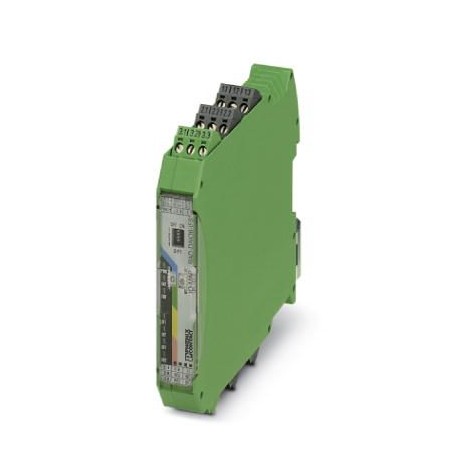

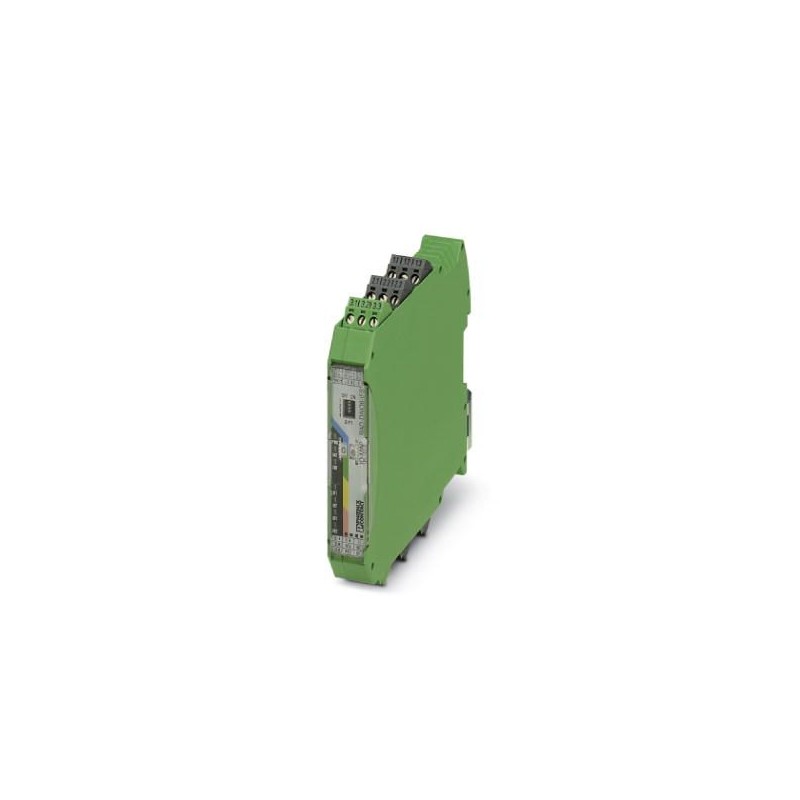

PHOENIX_CONTACT RAD-DAIO6-IFS 2901533 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

RAD-DAIO6-IFS 2901533 PHOENIX CONTACT Radioline: módulo de ampliación de E/S, 2 entradas y salidas digitales..

Referencia: RAD-DAIO6-IFS

Código: 2901533

Fabricante: PHOENIX_CONTACT

Descripción:

Radioline: módulo de ampliación de E/S, 2 entradas y salidas digitales (0 ... 250 V AC/DC) y 1 entrada analógica (0/4 ... 20 mA) y salida analógica (0/4 ... 20 mA, 0 ... 10 V)

Categorías:

  • Controladores industriales (PLC) > Módulo de E/S analógica/digital de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > Seguridad y comunicaciones

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 558,70 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2901533
Unidad de embalaje1 pcs
Clave de ventaDNC61D -
Página del catálogoPágina 460 (C_6_2017)
EAN4046356610216
Peso por unidad (sin incluir el embalaje)240,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura17,5 mm
Altura113 mm
Profundidad114,5 mm
Esquema de dimensiones

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-40 °C ... 70 °C (>55°C Derating)
-40 °F ... 158 °F (> 131 °F Derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
-40 °F ... 185 °F
Humedad de aire admisible (servicio)20 % ... 85 %
Humedad de aire admisible (almacenamiento / transporte)20 % ... 85 %
Altitud2000 m
Vibración (servicio)según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
Choque16g, 11 ms

Generalidades

Categoría de sobretensionesII
Posición para el montajediscrecional
Indicaciones de montajesobre carril normalizado NS 35 conforme a EN 60715
Grado de polución2
Material carcasaPA 6.6-FR
Clase de combustibilidad según UL 94V0
MTTF889 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día))
391 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día))
151 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas al día))

Alimentación

Tensión de alimentación19,2 V DC ... 30,5 V DC (Conector de bus para carriles)
Absorción de corriente máxima≤ 95 mA (@24 VDC, @ 25°C)
Protección contra sobretensiones transitoriasSí

Entradas analógicas

Número de entradas1
Señal de entrada Corriente0 mA ... 20 mA (ajustable a través de interruptores DIP)
4 mA ... 20 mA (ajustable a través de interruptores DIP)
Señal de entrada Corriente máxima22 mA
Resistencia de entrada Entrada de corriente< 70 Ω
Precisión≤ 0,02 % (a 25 °C)
Coeficiente de temperatura típicotíp. 0,0025 %/K (a -40 °C ... +70 °C)
Tensión de alimentación≥ 12 V DC (para sensores pasivos (a través de borne PWR1, +I1))
Resolución16 Bit
Circuito de protecciónProtección contra cortocircuito, protección contra sobrecarga

Entradas digitales

Descripción de la entradaEntrada digital
Número de entradas2
Nivel de conmutación señal "1"10 V AC/DC ... 50 V AC/DC (Entrada de baja tensión)
50 V AC/DC ... 250 V AC/DC (Entrada de alta tensión)
Nivel de conmutación señal "0"0 V AC/DC ... 4 V AC/DC (Entrada de baja tensión)
0 V AC/DC ... 20 V AC/DC (Entrada de alta tensión)
Frecuencia de entrada≤ 2 Hz

Salidas analógicas

Número de salidas1
Señal de salida tensión0 V ... 10 V
Señal de salida tensión máximaaprox. 10,83 V
Carga≥ 10 kΩ
Precisióntíp. 0,5 % (Salida de tensión)
Señal de salida corriente0 mA ... 20 mA
4 mA ... 20 mA
Señal de salida corriente máximaaprox. 21,67 mA
Carga≤ 500 Ω
Precisión≤ 0,02 % (a 25 °C)
Resolución16 Bit
Coeficiente de temperatura típicotíp. 0,0025 %/K (a -40 °C ... +70 °C)
Comportamiento de las salidas (ajustable mediante interruptor DIP)Hold / Reset
Circuito de protecciónProtección de las salidas contra transitorios

Salidas digitales

Número de salidas2
Tipo de contactoInversor
Material del contactoAgSnO2
Tensión de conmutación máxima250 V AC/DC
Corriente de conmutación mínima≥ 10 mA
Corriente de conmutación máxima2 A (por canal)
Vida útil mecánica1x 107operaciones
Vida útil eléctrica2x 105operaciones (con 2 A, 250 V AC, cosφ 0,4)
2x 105operaciones (con 1 A, 24 V DC, L/R = 48 ms)
Frecuencia de conmutación máxima2 Hz
Potencia mín. de conmutación120 W (24 V DC)
120 W (30 V DC)
20 W (48 V DC)
18 W (60 V DC)
22 W (110 V DC)
40 W (220 V DC)
42 W (250 V DC)
1250 VA
Comportamiento de las salidas (ajustable mediante interruptor DIP)Hold / Reset

Separación galvánica

E/S digitales300 V (Tensión asignada de aislamiento (respectivamente entre entradas digitales // salidas digitales // alimentación TBUS, aislamiento amplificado según EN 61010))
E/S analógicas50 V (Tensión asignada de aislamiento (respectivamente, entre las entradas analógicas / salidas analógicas / alimentación TBUS, aislamiento reforzado según EN 61010))
E/S digitales/analógicas300 V (Tensión asignada de aislamiento (respectivamente entre entradas y salidas digitales // entradas y salidas analógicas, aislamiento amplificado según EN 61010))

Tensión de prueba

E/S digitales2,5 kV AC (50 Hz, 1 min)
E/S analógicas1,5 kV AC (50 Hz, 1 min)

Datos de conexión

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.14
Longitud a desaislar7 mm
Par de apriete0,6 Nm
Rosca de tornilloM3

Indicación de estado

Indicación de estadoLED verde (tensión de alimentación, PWR)
LED verde (comunicación de bus, DAT)
LED rojo (error en periferia, ERR)
LED amarillo (entrada digital, DI1)
LED amarillo (entrada digital, DI2)
LED amarillo (salida digital, DO1)
LED amarillo (salida digital, DO2)

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Denominación de normaDirectiva CEM 2014/30/UE
Normas/especificacionesEN 61000-6-2
Denominación de normaDirectiva CEM 2014/30/UE
Normas/especificacionesEN 61000-6-4
Denominación de normaDirectiva EX (ATEX)
Normas/especificacionesEN 60079-0
Denominación de normaDirectiva EX (ATEX)
Normas/especificacionesEN-60079-15
Clase de combustibilidad según UL 94V0
Choque16g, 11 ms
Vibración (servicio)según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
ConformidadConformidad CE
ATEX II 3 G Ex nA nC IIC T4 Gc
IECExEx nA nC IIC T4 Gc
UL, EE.UU. / CanadáUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T4A
Class I, Zone 2, IIC T4
Comprobación de gases nocivosISA-S71.04-1985 G3 severo, grupo A

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Contenido del set

Clasificaciones

ETIM for 2901533 Controladores lógicos programables PLC (EC001597)

CaracterísticaEntradas analógicas configurables (EF008518)
ValorNo
CaracterísticaSalidas analógicas configurables (EF008519)
ValorNo
CaracterísticaNúmero de entradas digitales (EF001992)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor0
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaProtección contra cortocircuitos, salidas digitales disponibles (EF003320)
ValorNo
CaracterísticaEntrada analógica, corriente (EF003219)
ValorNo
CaracterísticaEntrada analógica, tensión (EF003221)
ValorNo
CaracterísticaEntrada analógica, resistencia (EF003222)
ValorNo
CaracterísticaEntrada analógica, termómetro de resistencia (EF003224)
ValorNo
CaracterísticaEntrada analógica, termopar (EF003225)
ValorNo
CaracterísticaSeñal analógica de entrada configurable (EF003227)
ValorNo
CaracterísticaSalida analógica, corriente (EF003234)
ValorNo
CaracterísticaSalida analógica, tensión (EF003235)
ValorNo
CaracterísticaSeñal de salida analógica configurable (EF003236)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
