UM 45-DI/DO/S/LA/SIM8 2968205 PHOENIX CONTACT Módulo de conexión VARIOFACE, con conector enchufable para cab..
UM 45-DI/DO/S/LA/SIM8
2968205
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.

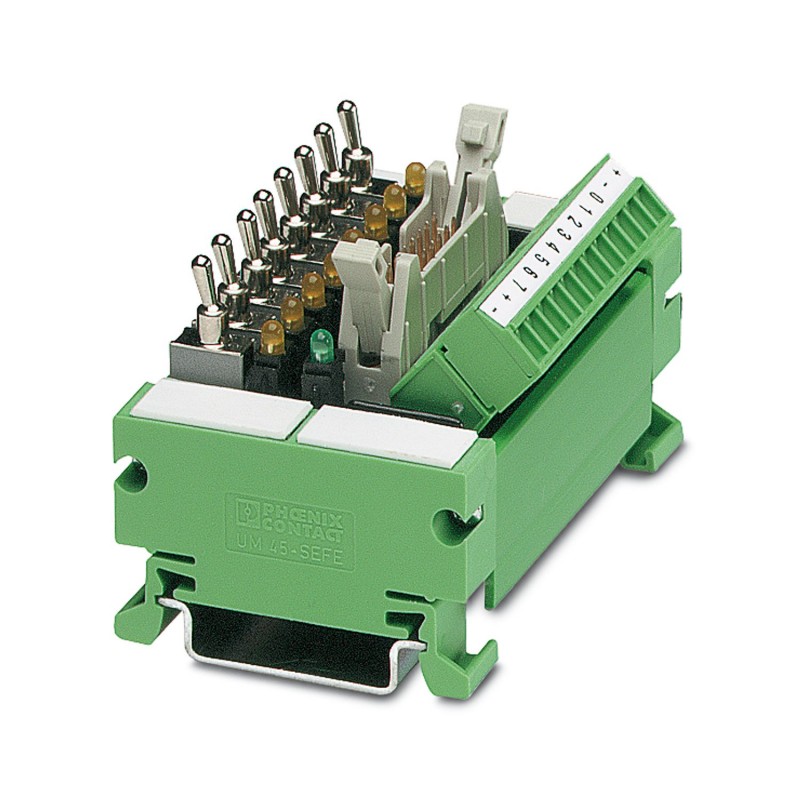

Módulo de conexión VARIOFACE, con conector enchufable para cable plano y conector enchufable COMBICON, para la simulación, para 8 señales, para el montaje sobre NS 35/7,5
Módulo de conmutación VARIOFACE, con cable plano y conector COMBICON, para simulación, para 8 señales, para montaje en NS 35/7.5
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2968205 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2261 - |
| Página del catálogo | Página 535 (C_5_2017) |
| EAN | 4017918173685 |
| Peso por unidad (sin incluir el embalaje) | 61,080 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Generalidades
| Tensión de servicio máx. admisible | 30 V DC |
|---|---|
| Corriente máx. admisible (por derivación) | 1 A |
| Corriente máx. admisible (todas las derivaciones) | 3 A (Conector FLK) |
| Corriente máx. admisible (fuente de alimentación separada) | 8 A (borne +, -) |
| 3 A (+, - FLK) | |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Índice de protección | IP00 |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Sistema de mando soportado
| Control | ABB S800 I/O |
|---|---|
| - tarjeta E/S adecuada | DO810 |
| DI818 | |
| DO840 | |
| Control | SIEMENS S7-400 |
| - tarjeta E/S adecuada | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Control | GE-FANUC 90-30 |
| - tarjeta E/S adecuada | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Control | ALLEN-BRADLEY ControlLogix |
| - tarjeta E/S adecuada | 1756-IB32 |
| 1756-IB16 | |
| 1756-OB32 | |
| 1756-OB16E | |
| Control | ALLEN-BRADLEY PLC 5 |
| - tarjeta E/S adecuada | 1771 IBN |
| 1771 OBN | |
| Control | ALLEN-BRADLEY SLC 500 |
| - tarjeta E/S adecuada | 1746 IB16 |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IB 32 | |
| 1746 OB16 | |
| 1746 OB 32 | |
| Control | HONEYWELL Experion PKS C200 |
| - tarjeta E/S adecuada | TC-IDD 321 |
| TC-ODD 321 | |
| Control | MITSUBISHI MELSEC Q |
| - tarjeta E/S adecuada | QX81 |
| QY81P | |
| Control | SIEMENS S7-300 / ET 200 M |
| - tarjeta E/S adecuada | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| Control | Schneider Electric Modicon TSX QUANTUM |
| - tarjeta E/S adecuada | DDI 353 |
| DDI 853 | |
| Control | ALLEN-BRADLEY ControlLogix |
| - tarjeta E/S adecuada | DI810 |
| DI830 | |
| DI840 | |
| Control | Emerson DeltaV |
| - tarjeta E/S adecuada | VE4001S2T2B3 |
| VE4002S1T1B3 | |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Control | GE-FANUC RX3i |
| - tarjeta E/S adecuada | IC694MDL660 |
| IC694MDL754 | |
| Control | YOKOGAWA CS3000 CentumVP |
| - tarjeta E/S adecuada | ADV151 |
| ADV161 | |
| Control | YOKOGAWA STARDOM |
| - tarjeta E/S adecuada | NFDV151 |
| NFDV161 |
Normas y especificaciones
| Normas/especificaciones | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV (Aislamiento funcional) |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | Terminal de palas |
| Número de polos (EF001391) | 12 |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 50.9 mm |
| Anchura (EF000008) | 74.8 mm |
| Altura (EF000040) | 50.02 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2968205-UM 45-DI/DO/S/LA/SIM8 | 119 Kbytes |
|
