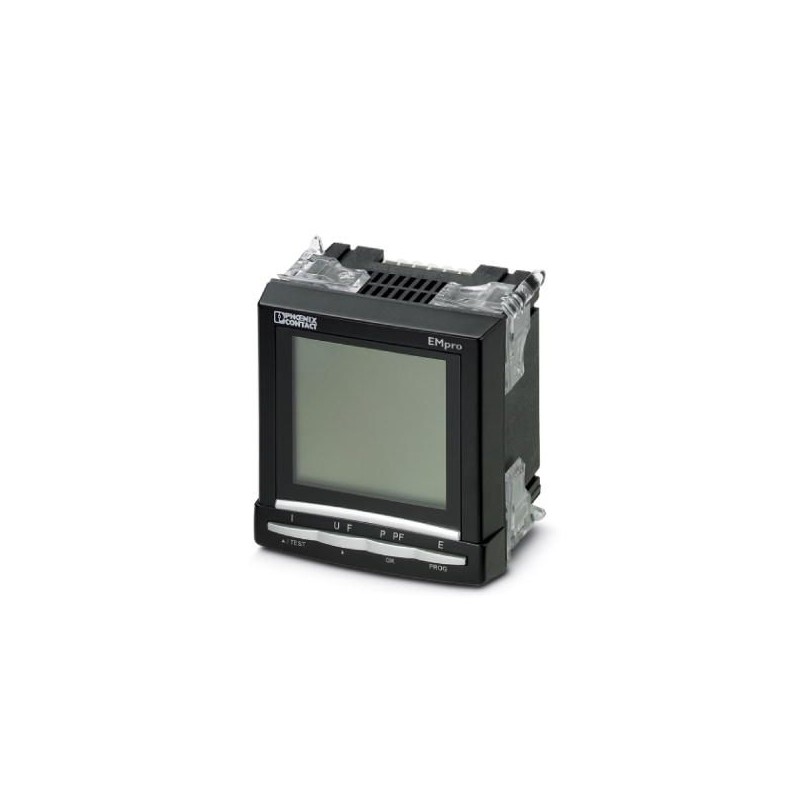

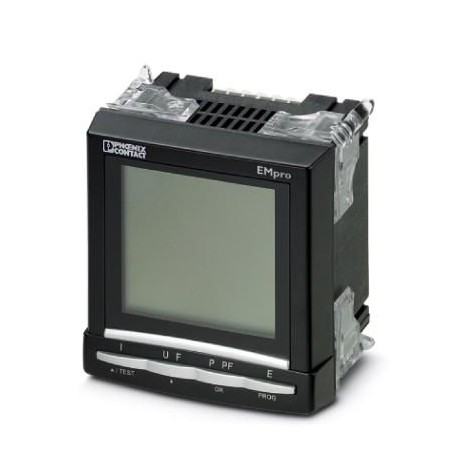

EEM-MA400 2901364 PHOENIX CONTACT Medidor de energía para medir parámetros eléctricos en instalaciones de ba..
EEM-MA400
2901364
PHOENIX_CONTACT
Medidor de energía para medir parámetros eléctricos en instalaciones de baja tensión hasta 500 V, registro de todos los armónicos - apto para ampliación con módulo de comunicación RS-485
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2901364 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4C11 - |
| Página del catálogo | Página 209 (C_5_2017) |
| EAN | 4046356585804 |
| Peso por unidad (sin incluir el embalaje) | 704,200 g |
| Número de tarifa arancelaria | 90303100 |
| País de origen | TN (Túnez) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Dimensions
| Anchura | 96 mm |
|---|---|
| Altura | 96 mm |
| Profundidad | 82 mm |
| Profundidad de montaje con módulo de ampliación | 80 mm |
| Profundidad de montaje sin módulo de ampliación | 60 mm |
Ambient conditions
| Temperatura ambiente (servicio) | -10 °C ... 55 °C (14 °F ... 131 °F) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % |
| Contenido de niebla salina | ≤ 2,5 % |
Datos de entrada
| Sistema de medición | Medición real de valor efectivo |
|---|---|
| Registro de oscilaciones armónicas | hasta 51. armonizado |
| Magnitud medida | AC sinusoidal (50/60 Hz) |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Rango de tensión de entrada | 50 V AC ... 500 V AC (Fase/fase) |
| 28 V AC ... 289 V AC (Fase/conductor neutro) | |
| Precisión | 0,2 % |
| Rango de corriente de entrada | por convert. externo |
| Corriente de entrada | 9999 A (primario) |
| 5 A (secundario) | |
| Gama med. corr. | 0 A ... 9999 A |
| Capacidad de sobrecorriente | 6 A (constante) |
| Umbral de respuesta del valor nominal del rango de medición | 5 mA |
| Precisión | 0,2 % |
| Sobrec. corr. | 10 x INpara 1 s |
| Rango de medición_potencia | 0 MW ... 11 MW |
| 0 Mvar ... 11 Mvar | |
| 0 MVA ... 11 MVA | |
| Precisión | 0,5 % |
| Energía activa (IEC 62053-22) | Clase 0,5 S |
| Energía reactiva (IEC 62053-23) | Clase 2 |
Generalidades
| Pantalla | Visualización LCD, iluminación de fondo |
|---|---|
| Velocidad de medición | 1 s |
| Tensión de alimentación | 110 V AC ... 400 V AC ±10 % |
| Potencia nominal absorbida | 5 VA |
| Consumo de potencia | 10 VA (con n.º máx. módulos de ampliación) |
| Tipo de red | trifásica (de 3 o 4 hilos), bifásica (de 2 hilos) y monofásica (de 1 hilo) |
| Color | negro |
| Conformidad | Conformidad CE |
| Tensión de aislamiento de dimensionamiento | 300 V AC (EN 61010-1) |
| Categoría de sobretensiones | III |
| Tensión de prueba | 3,5 kV AC (50 Hz, 1 min) |
| 2,2 kV AC (50 Hz, 1 min) |
Datos de conexión
| Sección de conductor flexible mín. | 0,5 mm² |
|---|---|
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 14 |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Longitud a desaislar | 6 mm |
| Par de apriete | 0,4 Nm |
| Observación | Conex. tensión y otras conexiones |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 8 |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Observación | Conex. eléctrica |
Datos UL
| Tensión de alimentación | 300 V AC |
|---|---|
| Zona de tensión nominal de alimentación | 110 V AC ... 240 V AC ±10 % |
| 120 V DC ... 250 V DC ±10 % | |
| Consumo de potencia | 10 VA |
| Modo operativo | Utilización en interiores |
| Sobretensiones | Sobretensiones transitorias según clases de instalación |
| Categoría de sobretensiones | I, II, III |
| Categoría de sobretensión suministro | mín. II |
| Altitud | ≤ 2000 m |
| Temperatura ambiente (servicio) | 0 °C ... 40 °C |
| Humedad del aire máx. admisible (servicio) | 80 % (hasta 31 °C) |
| 50 % (a 40 °C) |
Normas y especificaciones
| Conformidad | Conformidad CE |
|---|---|
| UL, EE.UU. / Canadá | UL 61010-1 |
| CSA-C22.2 nº 61010-1 | |
| cULus |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027200301eCl@ss 5.127210900eCl@ss 6.027142300eCl@ss 7.027142330eCl@ss 8.027142330eCl@ss 9.027142330
