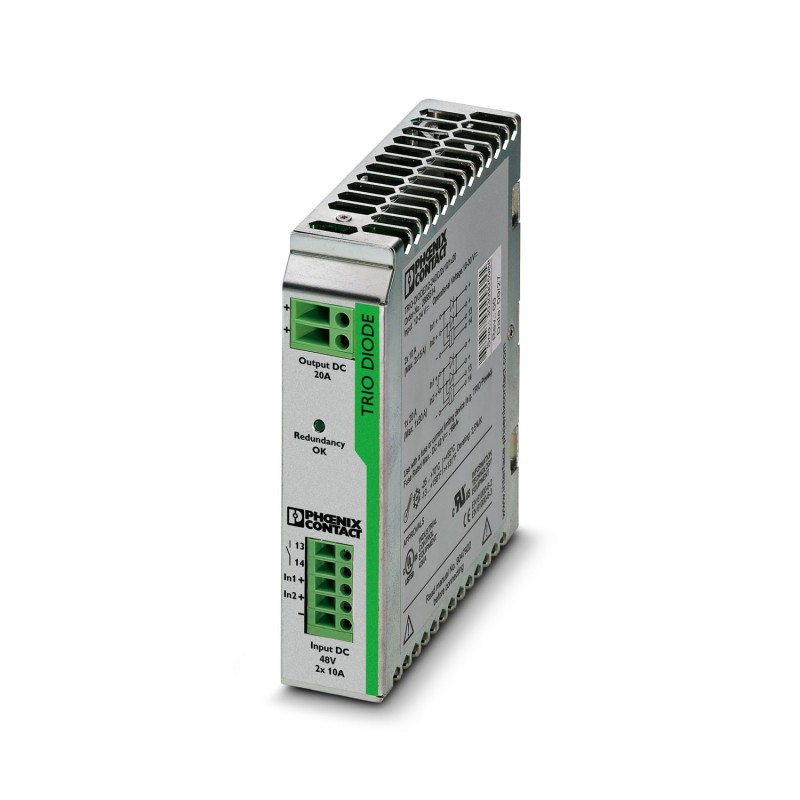

TRIO-DIODE/48DC/2X10/1X20 2866527 PHOENIX CONTACT Módulo de redundancia con control de funcionamiento, 48 V ..
TRIO-DIODE/48DC/2X10/1X20
2866527
PHOENIX_CONTACT
Módulo de redundancia con control de funcionamiento, 48 V CC, 2 x 10 A, 1 x 20 A
Módulo de redundancia con monitorización de funciones, 48 V CC, 2x 10 A, 1x 20 A
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2866527 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMRT44 - |
| Página del catálogo | Página 211 (C_6_2015) |
| EAN | 4046356562973 |
| Peso por unidad (sin incluir el embalaje) | 370,000 g |
| Número de tarifa arancelaria | 85049091 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Margen de tensión nominal de entrada | 48 V DC |
|---|---|
| Rango de tensión de entrada | 30 V DC ... 56 V DC |
| Corriente de entrada nominal | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) | |
| Corriente máxima de entrada | 2x 15 A (-25 °C ... 40 °C) |
| 1x 30 A (-25 °C ... 40 °C) |
Datos de salida
| Tensión nominal de salida | 47,3 V DC (Caída de tensión entrada/salida 48 V ... 0,7 V) |
|---|---|
| Corriente nominal de salida (IN) | 20 A (Aumento de potencia) |
| 10 A (Redundancia) | |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en serie | No |
| Disipación máxima de circuito abierto | 7 W (IOUT= 10 A) |
| Disipación de carga nominal máxima | 14 W (IOUT= 20 A) |
Generalidades
| Peso neto | 0,37 kg |
|---|---|
| Rendimiento | > 97 % |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 10000000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M2,5 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 10 |
| Longitud a desaislar | 14 mm |
| Rosca de tornillo | M3 |
Datos de conexión para señalización
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Rosca de tornillo | M2,5 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | IEC 60950-1 (SELV) y EN 60204-1 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min |
Clasificaciones
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
| Característica | Valor |
|---|---|
| Función (EF000030) | Otros |
| Tipo de tensión de funcionamiento (EF005294) | CC |
| Voltaje de funcionamiento en CC (EF008208) | 30 V |
| Con indicador LED (EF005950) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2866527-TRIO-DIODE/48DC/2X10/1X20 | 120 Kbytes |
|
