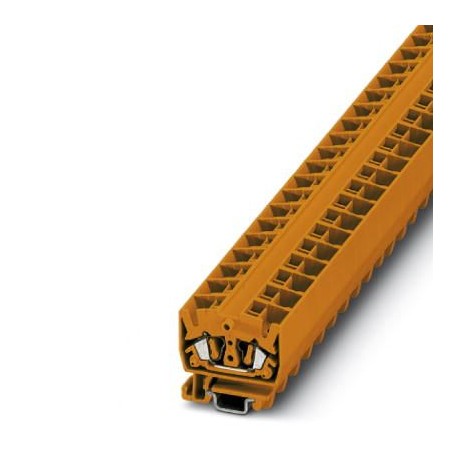

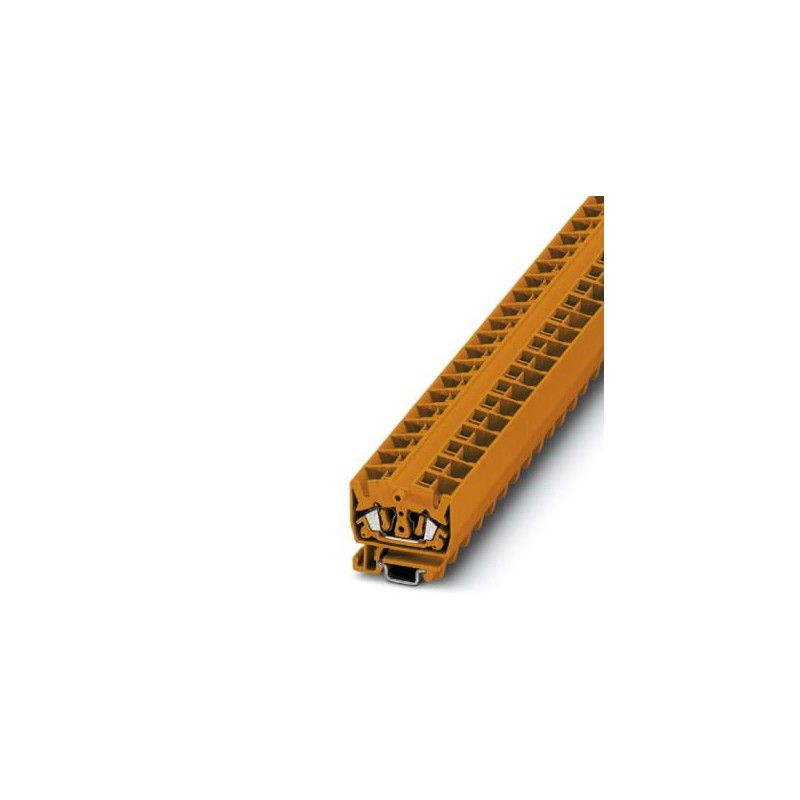

MSDB 2,5 OG 3073102 PHOENIX CONTACT Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, núme..
MSDB 2,5 OG
3073102
PHOENIX_CONTACT
50
Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², 1er piso, sección: 0,08 mm² - 4 mm², clase de montaje: NS 15, color: naranja
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3073102 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2162 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 295 (C_3_2013) |
| EAN | 4046356333818 |
| Peso por unidad (sin incluir el embalaje) | 7,290 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 2,5 mm² |
| Color | naranja |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 30 A (con una sección de conductor de 4 mm²) |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | Sí |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Longitud a desaislar | 8 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 28 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Conexión según norma | IEC/EN 60079-7 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril DIN (carril superior) 15 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 10.4 mm |
| Altura (EF000040) | 32 mm |
| Profundidad (EF000049) | 22 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Naranja |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3073102-MSDB 2,5 OG | 117 Kbytes |
|
