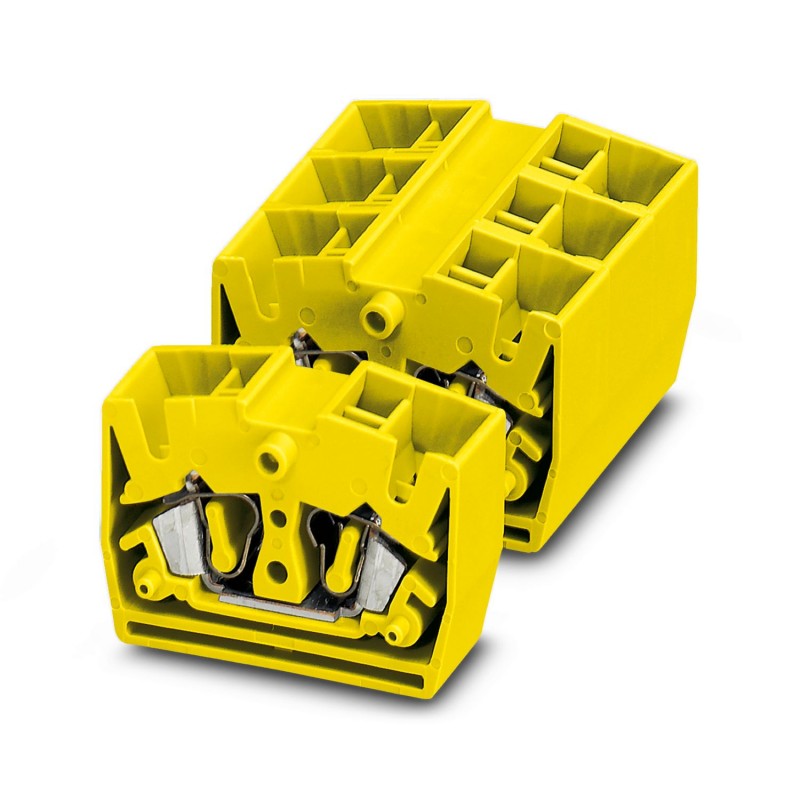

MSDB 2,5-M YE 3244290 PHOENIX CONTACT Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, nú..
MSDB 2,5-M YE
3244290
PHOENIX_CONTACT
50
Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 4, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², 1er piso, sección: 0,08 mm² - 4 mm², clase de montaje: Montaje directo con una brida, color: amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Miniborne |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| 1er piso | |
| Longitud a desaislar | 8 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,08 mm² ... 4 mm² |
| Sección de conductor AWG | 28 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,08 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 28 ... 14 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² |
| Corriente nominal | 24 A |
| Corriente de carga máxima | 30 A (con una sección de conductor de 4 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 2,5 mm² |
| Conexión según norma | IEC/EN 60079-7 |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 G Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 3024177 D-MZB 1,5 |
| 3024180 D-MSB 1,5-F | |
| 1204517 SZF 1-0,6X3,5 | |
| Lista puentes | Peine puenteador / ESB 2-MZDB / 3029703 |
| Datos puente | 21 A / 2,5 mm² |
| Incremento de temperatura Ex | 40 K (21,3 A / 2,5 mm²) |
| Tensión nominal de aislamiento en el montaje sobre carriles DIN | 630 V |
| Tensión nominal de aislamiento en el montaje directo sobre superficie de montaje | 500 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Tensión nominal en el montaje sobre carriles DIN | 690 V |
| Tensión nominal en el montaje directo sobre superficie de montaje | 550 V |
| Corriente asignada | 21 A |
| Corriente de carga máxima | 26 A |
| Resistencia de contacto | 0,87 mΩ |
| Datos de conexión Ex Generalidades | |
| Sección nominal | 2,5 mm² |
| Sección de dimensionamiento AWG | 14 |
| Capacidad de conexión, cable rígido | 0,08 mm² ... 4 mm² |
| Capacidad de conexión AWG | 28 ... 12 |
| Capacidad de conexión, cable flexible | 0,08 mm² ... 2,5 mm² |
| Capacidad de conexión AWG | 28 ... 14 |
Dimensiones
| Anchura | 10,4 mm |
| Ancho de tapa | 4 mm |
| Altura | 32 mm |
| Profundidad | 22 mm |
Datos del material
| Color | amarillo (RAL 1018) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
| IEC/EN 60079-7 |
Montaje
| Tipo de montaje | Montaje directo con una brida |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 10.4 mm |
| Altura (EF000040) | 32 mm |
| Profundidad (EF000049) | 22 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Amarillo |
| Pisos puenteados internamente (EF002661) | Sí |
