PHOENIX_CONTACTBornasMSB 2,5-PE 3244151 PHOENIX CONTACT Borne de tierra Mini, número de conexiones: 2, tipo de conexión: Conexión..

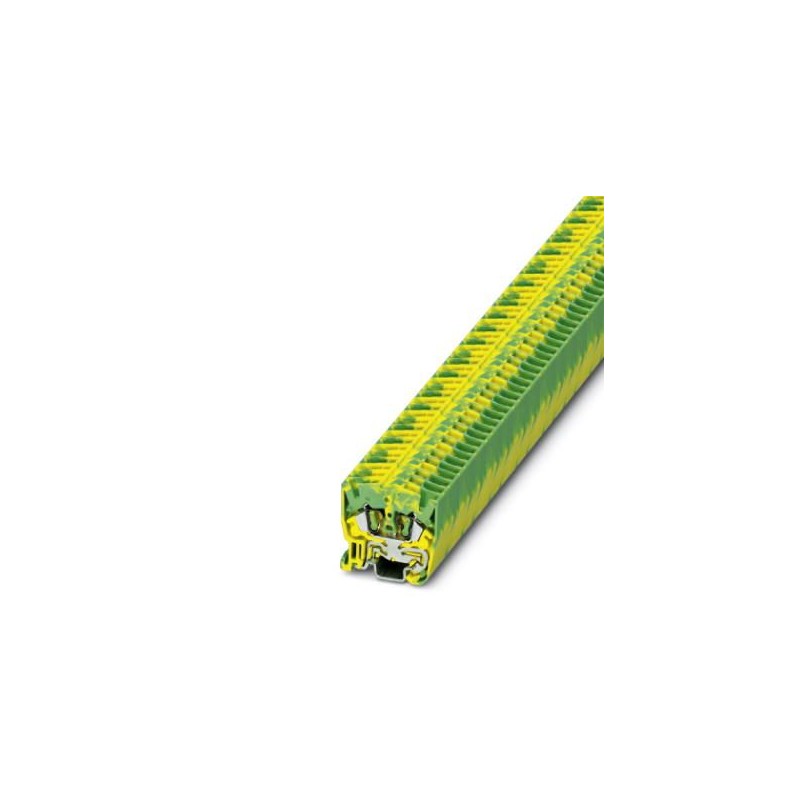

PHOENIX_CONTACT MSB 2,5-PE 3244151 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

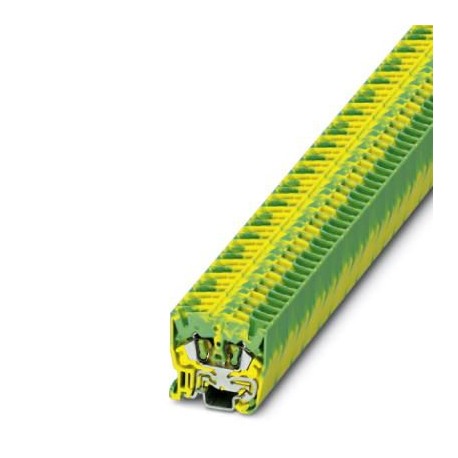

MSB 2,5-PE 3244151 PHOENIX CONTACT Borne de tierra Mini, número de conexiones: 2, tipo de conexión: Conexión..

Referencia: MSB 2,5-PE

Código: 3244151

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de tierra Mini, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, sección: 0,08 mm² - 4 mm², clase de montaje: NS 15, color: amarillo-verde

Categorías:

  • Bloques de terminales > Bloque de terminales para conductor de protección
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 141,14 €

Precio unitario: 2,8228 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3244151
Unidad de embalaje50 pcs
Clave de ventaBE2161 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 168 (C_1_2017)
EAN4046356145435
Peso por unidad (sin incluir el embalaje)5,176 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal2,5 mm²
Coloramarillo-verde
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Pared lateral abiertaSí
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoEnsayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia de ensayof1= 5 Hz hasta f2= 150 Hz
Nivel ASD0,02 g²/Hz
Aceleración0,8 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración5g
Duración del choque30 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura5,2 mm
Ancho de tapa4 mm
Longitud32 mm
Altura22 mm
Altura NS 1530 mm

Datos de conexión

ObservaciónObserve la capacidad de corriente de los carriles.
Tipo de conexiónConexión por resorte
Longitud a desaislar8 mm
Conexión según normaIEC 60947-7-2
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Conexión según normaIEC/EN 60079-7
Calibre machoA3

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-2
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3244151 Bloques de terminales (EC000901)

CaracterísticaFunción PEN posible (EF002544)
ValorNo
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión mediante grapa
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN (carril superior) 15 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor32 mm
CaracterísticaProfundidad (EF000049)
Valor22 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorVerde/amarillo
