PHOENIX_CONTACTBornasMSB 2,5 OG 3244038 PHOENIX CONTACT Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, númer..

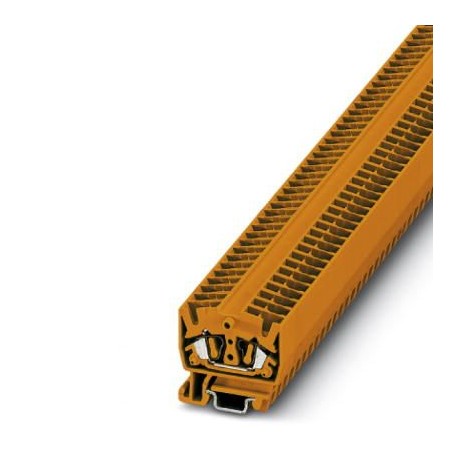

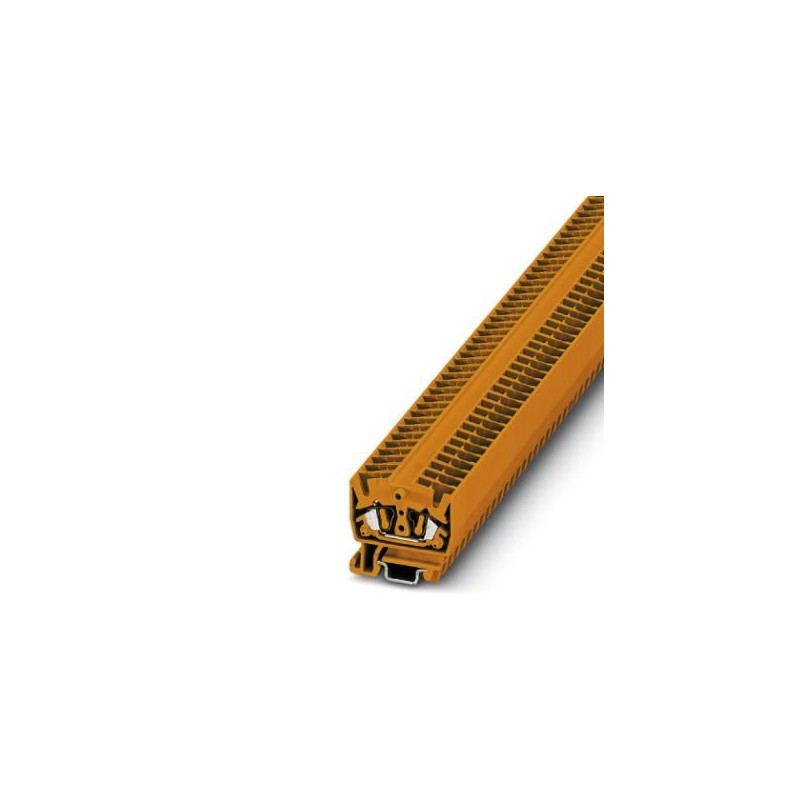

PHOENIX_CONTACT MSB 2,5 OG 3244038 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSB 2,5 OG 3244038 PHOENIX CONTACT Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, númer..

Referencia: MSB 2,5 OG

Código: 3244038

Fabricante: PHOENIX_CONTACT

Descripción:

Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², 1er piso, sección: 0,08 mm² - 4 mm², clase de montaje: NS 15, color: naranja
Miniborna de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 15, color: naranja

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 56,84 €

Precio unitario: 1,1369 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3244038
Unidad de embalaje50 pcs
Clave de ventaBE2161 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 294 (C_3_2013)
EAN4046356145152
Peso por unidad (sin incluir el embalaje)4,000 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal2,5 mm²
Colornaranja
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W
Corriente de carga máxima30 A (con una sección de conductor de 4 mm²)
Corriente nominal IN24 A
Tensión nominal UN800 V
Pared lateral abiertaSí

Dimensiones

Anchura5,2 mm
Ancho de tapa4 mm
Longitud32 mm
Altura22 mm
Altura NS 1530 mm

Datos de conexión

Tipo de conexiónConexión por resorte
Longitud a desaislar8 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Conexión según normaIEC/EN 60079-7
Calibre machoA3

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3244038 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor24 A
CaracterísticaTensión nominal (EF000228)
Valor800 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN (carril superior) 15 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor32 mm
CaracterísticaProfundidad (EF000049)
Valor22 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorNaranja
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
