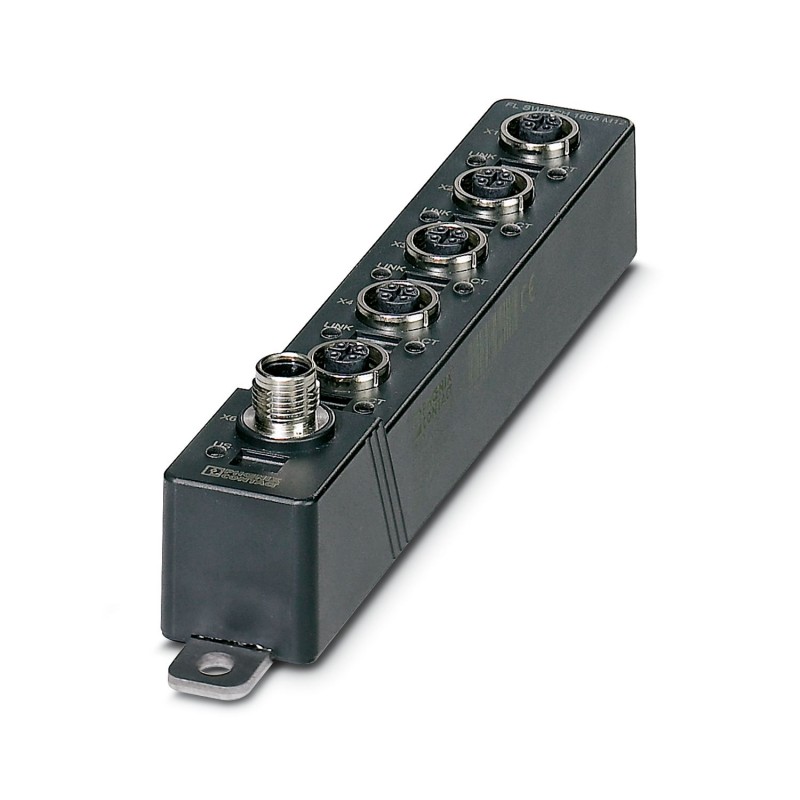

FL SWITCH 1605 M12 2700200 PHOENIX CONTACT Unmanaged Switch 1600 serie, 5 Puertos M12 10/100 MBit/s, índice ..
FL SWITCH 1605 M12
2700200
PHOENIX_CONTACT
Unmanaged Switch 1600 serie, 5 Puertos M12 10/100 MBit/s, índice de protección: IP65/IP66/IP67, Temperatura ambiente (servicio): -40 °C ... 70 °C, Tensión de alimentación: 9 V DC ... 32 V DC, PROFINET Conformance-Class A
Unmanaged Switch 1600, 5 Puertos M12 10/100 MBit/s, índice de protección: IP65/IP66/IP67, PROFINET Conformance-Class A
Switch 1600 no gestionado, 5 puertos M12 10/100 Mbit/s, grado de protección: IP65/IP66/IP67, Conformidad PROFINET - Clase A
Material de instalación de redes de telecomunicación DNT / FNT > Interruptor de red
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2700200 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNN114 - |
| Página del catálogo | Página 399 (C_6_2017) |
| EAN | 4046356499781 |
| Peso por unidad (sin incluir el embalaje) | 281,700 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Dimensiones
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Vista lateral (medidas en mm) |
| Anchura | 30 mm |
| Altura | 200 mm |
| Profundidad | 41 mm |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP66 | |
| IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 86 kPa ... 108 kPa (2000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (3500 m sobre el nivel del mar) |
Interfaces
| Interfaz 1 | Ethernet |
|---|---|
| Número de puertos | 5 (Hembra de conexión M12) |
| Nota acerca del tipo de conexión | Codificado D |
| Física de transmisión | Conexión de par trenzado |
| Velocidad de transmisión | 10/100 MBit/s |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Recepción de datos, estado Link |
Función
| Funcionalidad básica | Switch no gestionado / autonegociación, conforme a la norma IEEE 802.3, Store and Forward Switching Mode, 2 clases de prioridad según IEEE802.1p, filtro PTCP |
|---|---|
| Otras funciones | Autonegotiation |
| Clase de conformidad PROFINET | Conformance-Class A |
| Indicaciones de estado y diagnóstico | LEDs: US (fuente de alimentación), 2 LEDs por cada puerto Ethernet (Link y Activity) |
Parámetros de extensión de red
| Profundidad de cascada | Red, estructura en línea y estrella: discrecional |
|---|---|
| Longitud máxima de cable (par trenzado) | 100 m |
Tensión de alimentación
| Tensión de alimentación | 24 V DC (Conector M12) |
|---|---|
| Ondulación residual | 3,6 VSS |
| Tensión de alimentación | 9 V DC ... 32 V DC |
| Absorción de corriente típica | 40 mA (con US= 24 V DC) |
| Absorción de corriente máxima | 40 mA (+ 10 mA por puerto) |
| Absorción de corriente | 40 mA ... 80 mA (con 24 V DC) |
Generalidades
| Tipo de montaje | Montaje en pared |
|---|---|
| Construcción AX | Independiente |
| Peso neto | 281,7 g |
| Material carcasa | PBT |
| Material placa de base | Acero inoxidable (1.4301/1.4016) |
| Observación | IMPORTANTE: ¡Cumplir la resistencia a interferencias! Realice la conexión FE a través de un tornillo de fijación en el montaje sobre una base conductora. En el montaje sobre una base no conductora, la conexión FE se realiza con el tornillo de fijación a través de un terminal. |
| MTTF | 302,5 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 156,52 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 40,43 Años (SN 29500 Standard, temperatura 55 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | Operación: 30g, 6 ms comprob. persistencia, 5g 30 ms comprob. persistencia |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | |
| Resultado del ensayo | Funcionamiento/almacenamiento/transporte: 5g, 150 Hz, criterio 3 |
| Tipo de ensayo | Caída libre según IEC 60068-2-32 |
| Resultado del ensayo | 0,5 m |
| Tipo de ensayo | Resistencia a las vibraciones según IEC 61373, EN 61373 |
| Resultado del ensayo | Categoría 1, clase B |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Conexión según norma | CUL |
Clasificaciones
eCl@ss 10.0.119170402eCl@ss 4.024010504eCl@ss 4.124010504eCl@ss 5.019030117eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sí |
| Número de otros puertos (EF007643) | 5 |
| Método de montaje (EF000003) | Otros |
| Gestionable (EF004912) | No |
| Grado de protección (IP) (EF005474) | IP65 |
