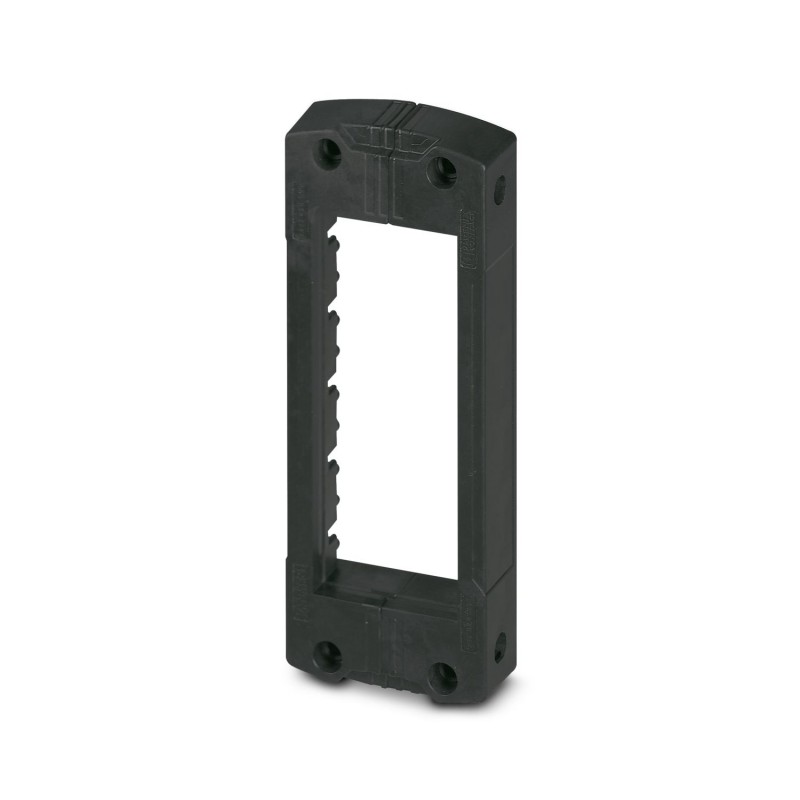

CES-B24-SFFS-PLBK 0801658 PHOENIX CONTACT Marco de obturación, con bloqueo por tornillo, construcción: B24, ..
CES-B24-SFFS-PLBK
0801658
PHOENIX_CONTACT
Marco de obturación, con bloqueo por tornillo, diseño: B24, Número de juntas pasacable (pequeño): 10, material: PA (sin halógenos), color: negro, longitud: 147 mm, anchura: 58 mm, altura: 20 mm
Sistemas de distribución eléctrica (incluidos cuadros de control) > Brida de inserción para caja pequeña/armario de control
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Nota sobre la aplicación | Tornillos de fijación no incluidos en el volumen de suministro. El ancho máximo de la sección de pared puede ser de 51 mm (en lugar de 35 mm como en los conectores industriales). |
| Tipo de producto | Marco para pasacables |
| Construcción | B24 |
| Tipo de borde | Marcos obturadores |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Par de apriete | 2 Nm ... 4 Nm (Tornillos de bloqueo) |
| 1,8 Nm (Tornillo de fijación, M4 (ISO4762 / DIN912)) |
| Esquema de dimensiones |  |
| Anchura | 58 mm |
| Altura | 20 mm |
| Longitud | 147 mm |
| Distancia entre taladros horizontal | 32 mm |
| Distancia entre taladros vertical | 130 mm |
| Diámetro de taladro | 5,5 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 35 mm |
| Longitud del corte de montaje | 113 mm |
| Material | PA (sin halógenos) |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de juntas pasacable | 2 ... 10 (juntas pequeñas, en función del número de juntas grandes incorporadas) |
| 0 ... 2 (juntas grandes, en función del número de juntas pequeñas incorporadas) |
| Condiciones ambientales | |
| Índice de protección | IP54 |
| IP65 | |
| Temperatura ambiente (servicio) | -40 °C ... 120 °C (estático) |
| Indicaciones de montaje | Tornillo de bloqueo M4 con cabeza de hexágono interior de 3 mm, par 3 ... 4 Nm, 1 boquilla grande precisa los espacios de 4 boquillas pequeñas, tornillo de fijación: M4 (ISO 4762/DIN 912), par 1,8 Nm |
| La junta plana adjunta debe utilizarse en un montaje mural entre la pared y el marco de obturación. IP54: con montaje del marco de obturación vertical/horizontal (dirección de salida de cables hacia abajo). IP65: al utilizar una junta cónica CES-SRC-BK/CES-LRC-BK, montaje vertical/horizontal (dirección de salida de cables hacia abajo) del marco de obturación directamente en la pared de la carcasa y uso de una brida de 3,6 mm de ancho (p. ej. artículo 3240744). |
