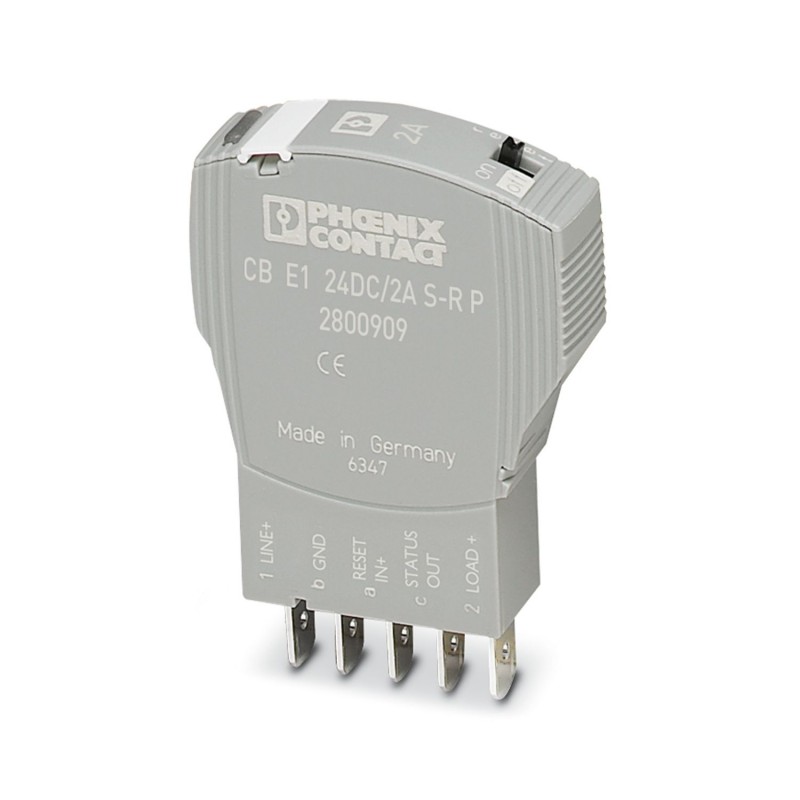

CB E1 24DC/2A S-R P 2800909 PHOENIX CONTACT Interrup. protec. electrónico, 1 polo, limitador de corriente ac..
CB E1 24DC/2A S-R P
2800909
PHOENIX_CONTACT
Interrup. protec. electrónico, 1 polo, limitador de corriente activo, salida de estado y entrada de reset, conector para elemento de base.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para una instalación en serie sin refrigeración por convección, la corriente nominal puede conducirse sólo hasta un máximo de 80 % debido a las perturbaciones técnicas en el servicio constante (100 % tiempo de trabajo). En instalaciones o máquinas deberán tomarse precauciones especiales que impidan un rearranque de partes de la instalación (p. ej. uso de un PLC de seguridad). No está permitida la conmutación en paralelo de varios interruptores de protección. |
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | CB E |
| Construcción | Macho |
| Número de polos | 1 |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
| Generalidades | |
| Tensión de servicio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corriente nominal IN | 2 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 30 V DC (Circuito de carga) |
| Limitación de corriente activa | típ. 1,25 x IN |
| Fusible | electrónico |
| Corriente de reposo I0 | típ. 8 mA (en estado conectado) |
| típ. 11 mA (con salida de estado) | |
| Potencia disipada | 0,46 W (en funcionamiento nominal) |
| Derating de temperatura | 2 A (a 50 °C) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (a 25 °C con 80 % de carga) |
| 7410000 h (a 40 °C con 80 % de carga) | |
| Caída de tensión | 100 mV (con IN) |
| Elemento Fail Safe | 4 A DC |
| Circuito de carga | |
| Tiempo de desconexión | 400 ms (véase la curva característica de tiempo/corriente) |
| Desconexión de subtensión | < 14 V (típ. APAG.) |
| > 17 V (típ. CON.) | |
| Carga máx. capacitiva | 20000 µF |
| Retardo para conexión | típ. 2 ms |
| Contacto auxiliar | |
| Tipo de conexión del contacto | Salida de señal con conmutación a positivo |
| Reset | |
| Rango de tensión de entrada | 7 V DC ... 30 V DC (Reinicio con flanco descendente) |
| Absorción de corriente | típ. 2,6 mA (con 24 V DC) |
| Longitud de impulso | min. 20 ms |
| Tensión | < 3 V DC (Estado Low) |
| > 8 V DC (Estado High) | |
| Salida de estado | |
| Tensión de salida | 24 V DC |
| Corriente de salida | máx. 0,2 A (Resistente a cortocircuitos) |
| Tipo de conexión | enchufable |
| Esquema de dimensiones |  |
| Anchura | 12,3 mm |
| Altura | 45 mm |
| Profundidad | 52 mm |
| Anchura del módulo completo | 12,3 mm |
| Altura del módulo completo | 90 mm |
| Profundidad del módulo completo | 77,3 mm |
| Color | gris (RAL 7042) |
| negro (RAL 9005) | |
| Clase de inflamabilidad según UL 94 | V-0 |
| Condiciones ambientales | |
| Índice de protección | IP30 (Rango de accionamiento) |
| Temperatura ambiente (servicio) | -25 °C ... 50 °C (sin condensación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Vibración (en servicio) | 3g (según IEC 60068-2-6, prueba Fc) |
| Homologación UL | |
| Marcado | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Homologación para la construcción naval | |
| Marcado | DNV GL |
| Denominación de norma | EMV |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | Emisión de ruido |
| Denominación de norma | EMV |
| Normas/disposiciones | EN 61000-6-2 |
| Observación | Inmunidad a interferencias |
| Tipo de montaje | en elemento de base |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Método de construcción (EF000767) | Toma |
| Anchura (EF000008) | 12.3 mm |
| Altura (EF000040) | 45 mm |
| Profundidad (EF000049) | 52 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 2 A |
| Limitación de corriente activa x IN (EF011922) | 1.25 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.4 ms |
| Carga capacitiva máx. (EF011926) | 0.02 µF |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
