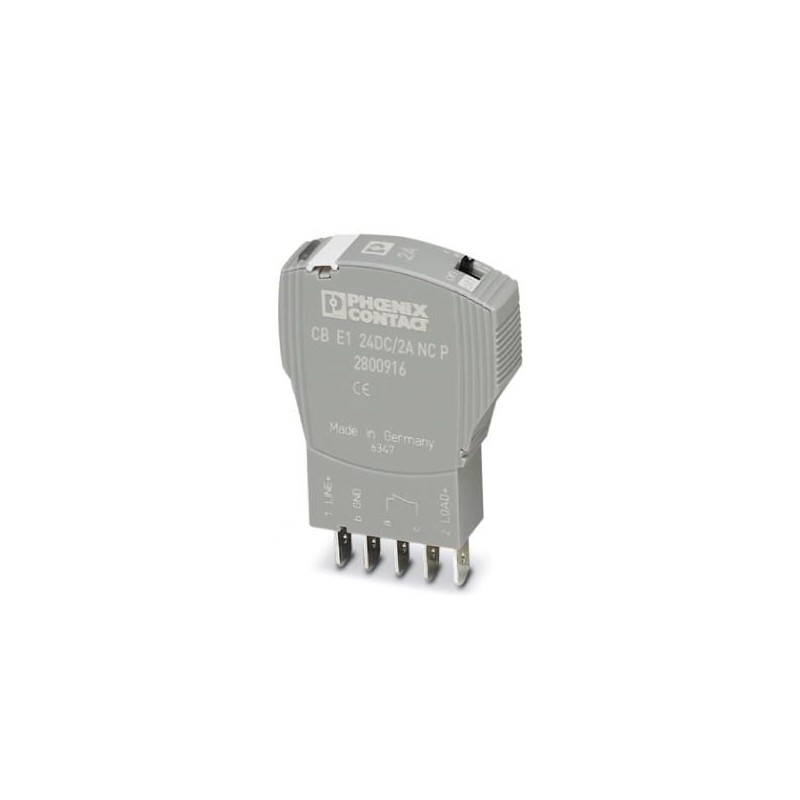

CB E1 24DC/2A NC P 2800916 PHOENIX CONTACT Interrup. protec. electrónico, 1 polo, limitador de corriente act..
CB E1 24DC/2A NC P
2800916
PHOENIX_CONTACT
Interrup. protec. electrónico, 1 polo, limitador de corriente activo, 1 contacto NC, conector para elemento de base.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2800916 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA134 - |
| Página del catálogo | Página 323 (C_4_2017) |
| EAN | 4046356690652 |
| Peso por unidad (sin incluir el embalaje) | 35,900 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Medidas
| Altura | 45 mm |
|---|---|
| Anchura | 12,3 mm |
| Profundidad | 52 mm |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 12,3 mm |
| Profundidad del módulo completo | 77,3 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C (sin condensación) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Vibración (en servicio) | 3g (Según IEC 60068-2-6, prueba Fc) |
| Índice de protección | IP30 (Rango de accionamiento) |
Generalidades
| Indicaciones de montaje | Para una instalación en serie sin refrigeración por convección, la corriente nominal puede conducirse sólo hasta un máximo de 80 % debido a las perturbaciones técnicas en el servicio constante (100 % tiempo de trabajo). En instalaciones o máquinas deberán tomarse precauciones especiales que impidan un rearranque de partes de la instalación (p. ej. uso de un PLC de seguridad). No está permitida la conmutación en paralelo de varios interruptores de protección. |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Tipo de montaje | en elemento de base |
| Color | gris |
| Número de polos | 1 |
| Grado de polución | 2 |
| Construcción | Macho |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corriente nominal IN | 2 A |
| Limitación de corriente activa | típ. 1,25 x IN |
| Corriente de reposo I0 | típ. 8 mA (en estado conectado) |
| típ. 17 mA (con salida de aviso) | |
| Potencia disipada | 0,61 W (en funcionamiento nominal) |
| Derating de temperatura | 2 A (a 50 °C) |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 30 V DC (Circuito de carga) |
| Caída de tensión | 100 mV (con IN) |
| Tiempo de desconexión circuito de carga | 400 ms (véase la curva característica de tiempo/corriente) |
| Desconexión de subtensión del circuito de carga | < 14 V (típ. APAG.) |
| > 17 V (típ. CON.) | |
| carga máx. capacitiva circuito de carga | 20000 µF |
| Tipo de contacto del contacto auxiliar | Contacto de señal sin potencial |
| Contacto auxiliar tensión de servicio mínima | 10 V DC |
| Contacto auxiliar tensión de servicio máxima | 30 V DC |
| Contacto auxiliar corriente de servicio mínima | 10 mA |
| Contacto auxiliar corriente de servicio máxima | 0,5 A |
Normas y especificaciones
| Normas/disposiciones | UL 2367 Reconocidos por UL |
|---|---|
| UL 508 Incluidos en la lista UL/C-UL | |
| EMV EN 61000-6-3 Emisión de ruido | |
| EMV EN 61000-6-2 Inmunidad a interferencias |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Método de construcción (EF000767) | Toma |
| Anchura (EF000008) | 12.3 mm |
| Altura (EF000040) | 45 mm |
| Profundidad (EF000049) | 52 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 2 A |
| Limitación de corriente activa x IN (EF011922) | 1.25 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.4 ms |
| Carga capacitiva máx. (EF011926) | 0.02 µF |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
