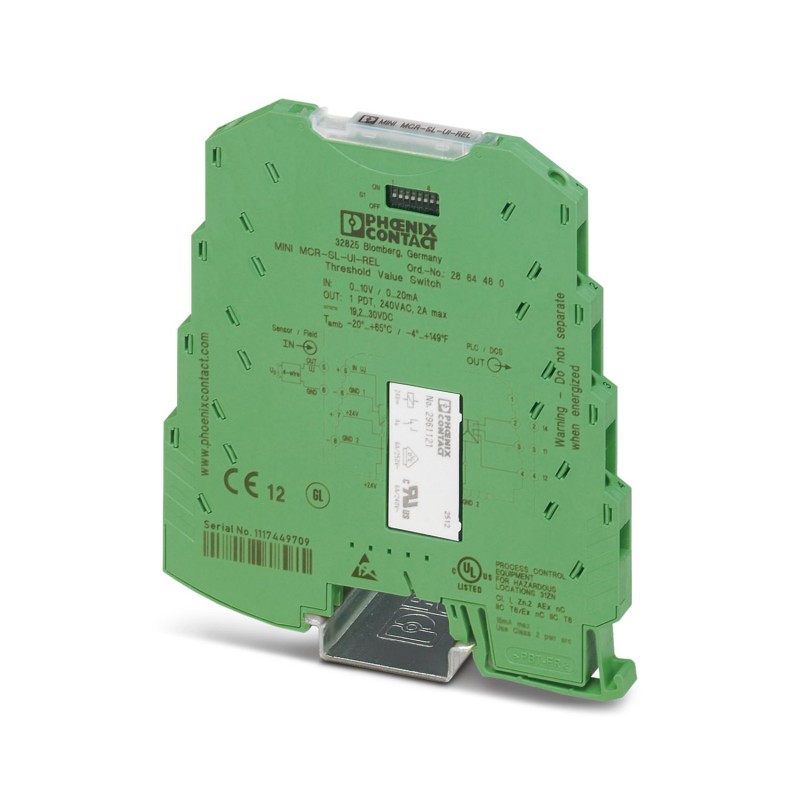

PHOENIX_CONTACT MINI MCR-SL-UI-REL 2864480 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

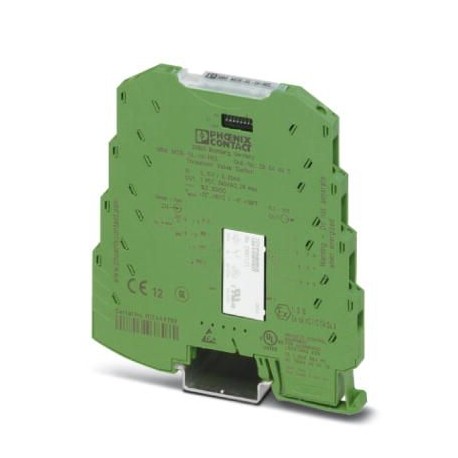

MINI MCR-SL-UI-REL 2864480 PHOENIX CONTACT Interruptor para valores límite, con histéresis ajustable y tiemp..

Referencia: MINI MCR-SL-UI-REL

Código: 2864480

Fabricante: PHOENIX_CONTACT

Descripción:

Interruptor para valores límite, con histéresis ajustable y tiempo de retardo, con conexión por tornillo

Categorías:

  • Sensores > Amplificador de aislamiento
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 230,29 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Notas
Restricción de uso
Indicación CEMCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Propiedades del artículo
Tipo de productoInterruptor para valores límite
Familia de productosMINI Analog
Número de canales1
ConfiguraciónConmutador DIP
Estado de mantenimiento de datos
Revisión de artículo12
Propiedades de aislamiento
Categoría de sobretensiónII
Grado de polución2

Propiedades de sistema
Funcionalidad
ConfiguraciónConmutador DIP

Propiedades eléctricas
Separación galvánicaSeparación de 3 vías
Separación galvánica entre la entrada y la salidasí
Potencia disipada máxima con condición nominal< 405 mW
Precisión de los puntos de conmutación< 0,05 %
Respuesta gradual (0-99 %)< 35 ms
Coeficiente de temperatura máximo< 0,02 %/K
Separación galvánica Entrada/alimentación
Tensión de aislamiento de dimensionamiento50 V AC/DC
Tensión de prueba1,5 kV AC (50 Hz, 60 s)
AislamientoAislamiento básico según IEC/EN 61010
Alimentación
Tensión nominal de alimentación24 V DC ±15 %
Tensión de alimentación19,2 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715)
Absorción de corriente máxima< 14 mA (con 24 V DC)
Consumo de potencia< 330 mW (con 24 V DC)

Datos de entrada
Señal: Tensión/corriente
Número de entradas1
Señal de entrada Tensión0 V ... 10 V
Señal de entrada Tensión máxima30 V
Señal de entrada Corriente0 mA ... 20 mA
Señal de entrada Corriente máxima100 mA
Resistencia de entrada Entrada de tensión> 100 kΩ
Resistencia de entrada Entrada de corriente50 Ω
Prefijación del punto de conmutaciónMediante potenciómetro de 25 pasos

Datos de salida
Conmutar: Relé
Tipo de conmutación del contacto1 conmutador
Material del contactoAgSnO2, dorado duro
Tensión de conmutación máxima250 V AC
240 V AC (UL)
Corriente constante límite2 A
Margen de ajuste del retardo de reacción0 s ... 10 s (0 s, 1 s, 2 s, 3 s, 4 s, 6 s  8 s, 10 s)
Histéresis interna0,1 %, 1 %, 2,5 %, 5 %
Señal
Número de salidas1

Datos de conexión
Tipo de conexiónConexión por tornillo
Longitud a desaislar12 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 2,5 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 12

Dimensiones
Esquema de dimensionessmswzljhgb.jpg
Anchura6,2 mm
Altura93,1 mm
Profundidad101,2 mm

Datos del material
Colorverde (RAL 6021)
Material carcasaPBT
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 2

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP20
Temperatura ambiente (servicio)-20 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Altitud≤ 2000 m
Humedad de aire admisible (servicio)5 % ... 95 % (sin condensación)

Homologaciones
CE
CertificadoConformidad CE
UKCA
CertificadoDe conformidad con UKCA
UL, EE. UU.
MarcadoClass I, Zone 2, AEx nA nC IIC T5
UL, EE. UU. / Canadá
MarcadoUL 508 Recognized
UL, Canadá
MarcadoClass I, Zone 2, Ex nA nC IIC T5 Gc
Homologación para la construcción naval
CertificadoDNV GL TAA00002R0
Datos DNV GL
TemperatureB
HumidityB
VibraciónB
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board

Datos CEM
Compatibilidad electromagnéticaConformidad con la directiva CEM
Resistencia a interferenciasEN 61000-6-2
ObservaciónDurante las interferencias pueden producirse ligeras desviaciones.
Emisión de interferenciasEN 61000-6-4
Descarga de electricidad estática
Normas/especificacionesEN 61000-4-2
Descarga de electricidad estática
ObservaciónDeben tomarse medidas de protección contra una descarga electrostática.
Campo electromagnético AF
DenominaciónCampo electromagnético HF
Normas/especificacionesEN 61000-4-3
Desviación típica del valor final del margen de medición5 %
Transitorios rápidos (Burst)
DenominaciónAverías transitorias rápidas (ráfaga)
Normas/especificacionesEN 61000-4-4
Desviación típica del valor final del margen de medición5 %
Sobrecorriente momentánea (surge)
Normas/especificacionesEN 61000-4-5
Sobrecorriente momentánea (surge)
ObservaciónCriterio B
Perturbaciones conducidas
DenominaciónMagnitudes perturbadoras conducidas
Normas/especificacionesEN 61000-4-6
Desviación típica del valor final del margen de medición5 %

Normas y especificaciones
Separación galvánicaSeparación de 3 vías

Montaje
Tipo de montajeMontaje sobre carril DIN
Indicaciones de montajePara puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715.
Posición para el montajediscrecional

ETIM for 2864480 Sensores (EC002653)

CaracterísticaTipo de corriente de alimentación (EF001469)
ValorOtros
CaracterísticaVoltaje de suministro de CC nominal (EF007078)
Valor19.2 V
CaracterísticaNúmero de rangos de entrada -60 mV ... +60 mV (EF006927)
Valor0
CaracterísticaNúmero de rangos de entrada -100 mV ... +100 mV (EF006912)
Valor0
CaracterísticaNúmero de rangos de entrada -300 mV ... +300 mV (EF006920)
Valor0
CaracterísticaNúmero de rangos de entrada -500 mV ... +500 mV (EF006926)
Valor0
CaracterísticaNúmero de rangos de entrada -1 V ... +1 V (EF006906)
Valor0
CaracterísticaNúmero de rangos de entrada -2 V ... +2 V (EF006913)
Valor0
CaracterísticaNúmero de rangos de entrada -2,5 V ... +2,5 V (EF006915)
Valor0
CaracterísticaNúmero de rangos de entrada -5 V ... +5 V (EF006923)
Valor0
CaracterísticaNúmero de rangos de entrada -10 V ... +10 V (EF006909)
Valor0
CaracterísticaNúmero de rangos de entrada -20 V ... +20 V (EF006917)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mV ... 60 mV (EF006905)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mV ... 100 mV (EF006893)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mV ... 200 mV (EF006898)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mV ... 300 mV (EF006901)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mV ... 500 mV (EF006904)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 1 V (EF006890)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 2 V (EF006894)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 2,5 V (EF006895)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 5 V (EF006903)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 10 V (EF006892)
Valor1
CaracterísticaNúmero de rangos de entrada 0 V ... 20 V (EF006897)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 24 V (EF006899)
Valor0
CaracterísticaNúmero de rangos de entrada 0 V ... 30 V (EF006900)
Valor0
CaracterísticaNúmero de rangos de entrada 1 V ... 5 V (EF006907)
Valor0
CaracterísticaNúmero de rangos de entrada 2 V ... 10 V (EF006914)
Valor0
CaracterísticaNúmero de rangos de entrada +5 V ... -5 V (EF006889)
Valor0
CaracterísticaNúmero de rangos de entrada +10 V ... -10 V (EF006888)
Valor0
CaracterísticaNúmero de rangos de entrada 5 V ... 0 V (EF006924)
Valor0
CaracterísticaNúmero de rangos de entrada 5 V ... 1 V (EF006925)
Valor0
CaracterísticaNúmero de rangos de entrada 10 V ... 0 V (EF006910)
Valor0
CaracterísticaNúmero de rangos de entrada 10 V ... 2 V (EF006911)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mA ... 5 mA (EF006902)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mA ... 10 mA (EF006891)
Valor0
CaracterísticaNúmero de rangos de entrada 0 mA ... 20 mA (EF006896)
Valor1
CaracterísticaNúmero de rangos de entrada 4 mA ... 20 mA (EF006921)
Valor0
CaracterísticaNúmero de rangos de entrada -5 mA ... +5 mA (EF006922)
Valor0
CaracterísticaNúmero de rangos de entrada -10 mA ... +10 mA (EF006908)
Valor0
CaracterísticaNúmero de rangos de entrada -20 mA ... +20 mA (EF006916)
Valor0
CaracterísticaNúmero de rangos de entrada 20 mA ... 0 mA (EF006918)
Valor0
CaracterísticaNúmero de rangos de entrada 20 mA ... 4 mA (EF006919)
Valor0
CaracterísticaNúmero de rangos de salida -60 mA ... +60 mV (EF006880)
Valor0
CaracterísticaNúmero de rangos de salida -100 mA ... +100 mV (EF006865)
Valor0
CaracterísticaNúmero de rangos de salida -300 mA ... +300 mV (EF006873)
Valor0
CaracterísticaNúmero de rangos de salida -500 mA ... +500 mV (EF006879)
Valor0
CaracterísticaNúmero de rangos de salida -1 V ... +1 V (EF006859)
Valor0
CaracterísticaNúmero de rangos de salida -2 V ... +2 V (EF006866)
Valor0
CaracterísticaNúmero de rangos de salida -2,5 V ... +2,5 V (EF006868)
Valor0
CaracterísticaNúmero de rangos de salida -5 V ... +5 V (EF006876)
Valor0
CaracterísticaNúmero de rangos de salida -10 V ... +10 V (EF006862)
Valor0
CaracterísticaNúmero de rangos de salida -20 V ... +20 V (EF006870)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 60 mV (EF006858)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 100 mV (EF006846)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 200 mV (EF006851)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 300 mV (EF006854)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 500 mV (EF006857)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 1 V (EF006843)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 2 V (EF006847)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 2,5 V (EF006848)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 5 V (EF006856)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 10 V (EF006845)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 20 V (EF006850)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 24 V (EF006852)
Valor0
CaracterísticaNúmero de rangos de salida 0 V ... 30 V (EF006853)
Valor0
CaracterísticaNúmero de rangos de salida 1 V ... 5 V (EF006860)
Valor0
CaracterísticaNúmero de rangos de salida 2 V ... 10 V (EF006867)
Valor0
CaracterísticaNúmero de rangos de salida +5 V ... -5 V (EF006842)
Valor0
CaracterísticaNúmero de rangos de salida +10 V ... -10 V (EF006841)
Valor0
CaracterísticaNúmero de rangos de salida 5 V ... 0 V (EF006877)
Valor0
CaracterísticaNúmero de rangos de salida 5 V ... 1 V (EF006878)
Valor0
CaracterísticaNúmero de rangos de salida 10 V ... 0 V (EF006863)
Valor0
CaracterísticaNúmero de rangos de salida 10 V ... 2 V (EF006864)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 5 mA (EF006855)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 10 mA (EF006844)
Valor0
CaracterísticaNúmero de rangos de salida 0 mA ... 20 mA (EF006849)
Valor0
CaracterísticaNúmero de rangos de salida 4 mA ... 20 mA (EF006874)
Valor0
CaracterísticaNúmero de rangos de salida -5 mA ... +5 mA (EF006875)
Valor0
CaracterísticaNúmero de rangos de salida -10 mA ... +10 mA (EF006861)
Valor0
CaracterísticaNúmero de rangos de salida -20 mA ... +20 mA (EF006869)
Valor0
CaracterísticaNúmero de rangos de salida 20 mA ... 0 mA (EF006871)
Valor0
CaracterísticaNúmero de rangos de salida 20 mA ... 4 mA (EF006872)
Valor0
CaracterísticaNúmero de canales (EF000259)
Valor1
CaracterísticaSalida de mensaje de fallo (EF007499)
ValorNo
CaracterísticaIntrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112)
ValorNo
CaracterísticaAislamiento galvánico entre las entradas (EF007224)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaAltura (EF000040)
Valor93.1 mm
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaProfundidad (EF000049)
Valor101.2 mm
CaracterísticaConsumo de energía (EF000346)
Valor0.33 W
CaracterísticaTemperatura de operatividad (EF002393)
Valor-20 °C
CaracterísticaDeriva de la temperatura (EF007507)
Valor0.02 %/K
CaracterísticaTipo de dispositivo (EF007276)
ValorDispositivo integrado
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de montaje rápido
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
