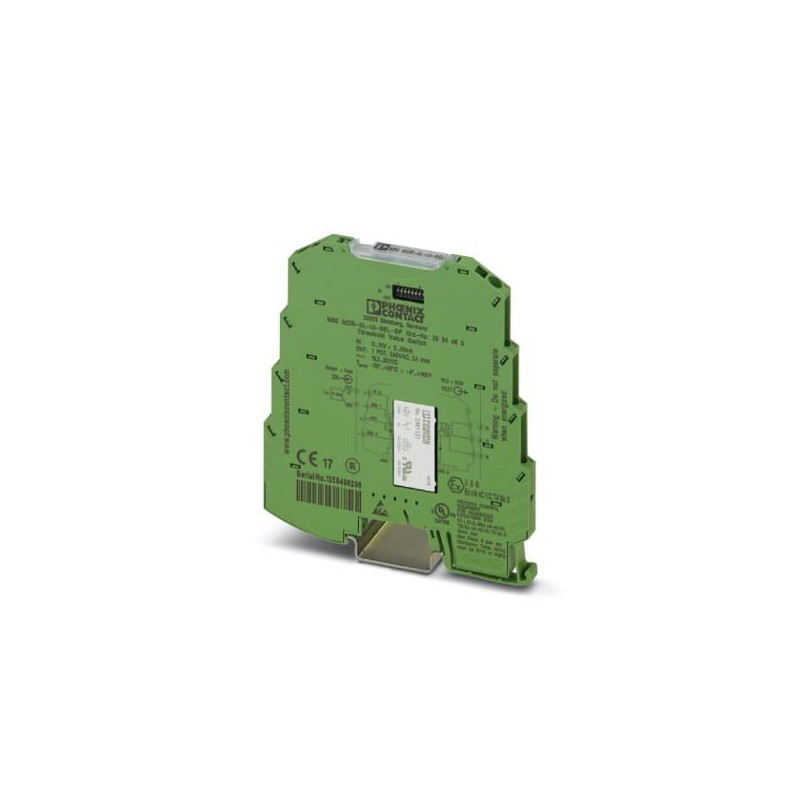

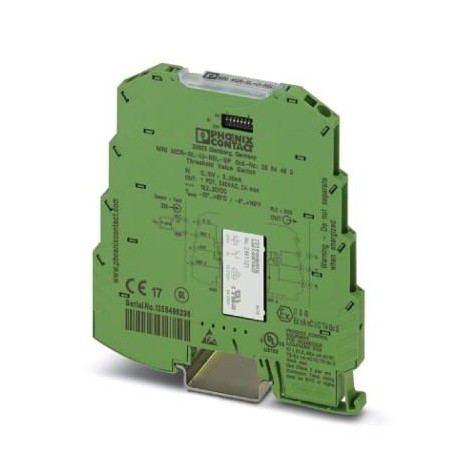

MINI MCR-SL-UI-REL-SP 2864493 PHOENIX CONTACT Interruptor para valores de límite
MINI MCR-SL-UI-REL-SP
2864493
PHOENIX_CONTACT
Interruptor para valores de límite
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2864493 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1243 - |
| Página del catálogo | Página 113 (C_7_2015) |
| EAN | 4017918974886 |
| Peso por unidad (sin incluir el embalaje) | 94,400 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Número de entradas | 1 |
|---|---|
| Señal de entrada Tensión | 0 V ... 10 V |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| Tensión máx. de entrada | 30 V |
| Corriente máxima de entrada | 100 mA |
| Resistencia de entrada Entrada de tensión | > 100 kΩ |
| Resistencia de entrada Entrada de corriente | 50 Ω |
Salida de conexión
| Denominación Salida | Salida de relé |
|---|---|
| Tipo de contacto | 1 contacto conmutado |
| Material del contacto | AgSnO2, dorado duro |
| Tensión de conmutación máxima | 250 V AC |
| 240 V AC (UL) | |
| Corriente constante límite | 2 A |
| Margen de ajuste del retardo de reacción | 0 s ... 10 s (0 s; 1 s; 2 s; 3 s; 4 s; 6 s; 8 s; 10 s) |
| Histéresis interna | 0,1 %; 1 %; 2,5 %; 5 % |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 19,2 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715) |
| Absorción de corriente máxima | < 14 mA (con 24 V DC) |
| Consumo de potencia | < 330 mW (con 24 V DC) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
Generalidades
| Número de canales | 1 |
|---|---|
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Precisión de los puntos de conmutación | < 0,05 % |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba Entrada/alimentación | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 5 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 5 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 5 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
