PHOENIX_CONTACTProtección sobretensionesUT 6-TMC M 8A 0916609 PHOENIX CONTACT Interruptor de protección termomagnético, 1 polo, para montaje sobre c..

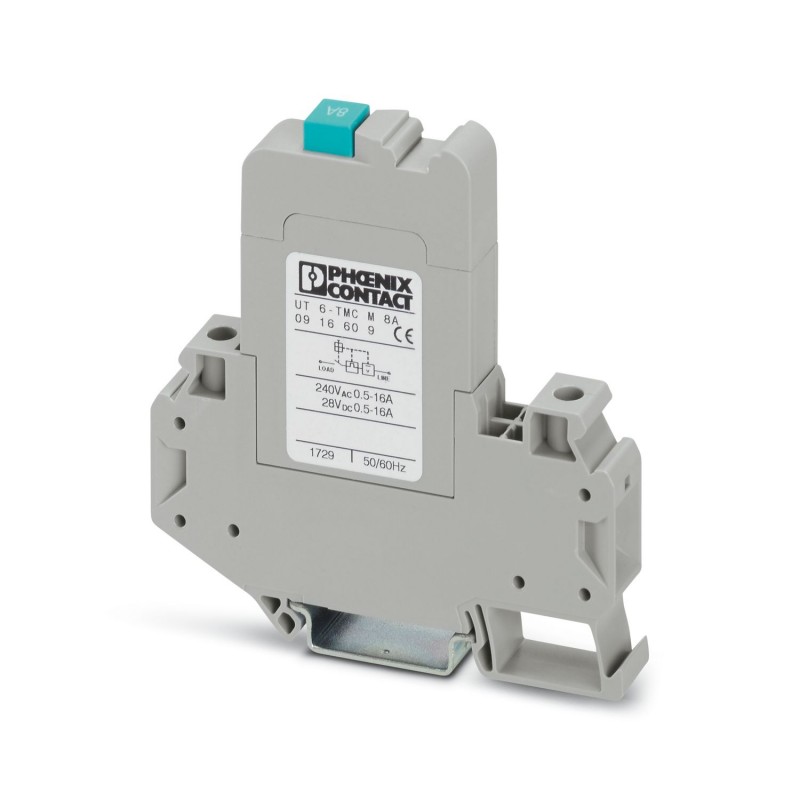

PHOENIX_CONTACT UT 6-TMC M 8A 0916609 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UT 6-TMC M 8A 0916609 PHOENIX CONTACT Interruptor de protección termomagnético, 1 polo, para montaje sobre c..

Referencia: UT 6-TMC M 8A

Código: 0916609

Fabricante: PHOENIX_CONTACT

Descripción:

Interruptor de protección magnetotérmico, 1 polo, para montaje sobre carril DIN

Categorías:

  • Disyuntores, fusibles > Interruptor de protección
  • PHOENIX_CONTACT > Protección sobretensiones

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 138,17 €

Precio unitario: 23,029 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoInterruptores de protección de aparatos, termomagnéticos
Familia de productosUT 6-TMC
ConstrucciónMódulo para montaje sobre carril, de una pieza
Número de polos1
Número de conexiones2
Número de filas1
Número de canales1
Potenciales1
Estado de mantenimiento de datos
Revisión de artículo07
Propiedades de aislamiento
Categoría de sobretensiónII
Grado de polución2
Propiedades eléctricas
Tipo de fusibleFusible automático
Potencia disipada máxima con condición nominal≤ 1,43 VA
Generalidades
Tensión de servicio50 V AC ... 264 V AC (48 - 62 Hz)
5 V DC ... 30,8 V DC
Tensión nominal240 V AC (50/60 Hz)
28 V DC
240 V AC (50/60 Hz)
28 V DC
Tensión asignada de aislamiento Ui440 V AC
Corriente asignada IN8 A
Tensión transitoria de dimensionamiento2,8 kV
Resistencia de aislamiento Riso> 100 MΩ (Contacto principal)
Tipo de accionamientoModelo S
Tipo de disparoTM (termomagnético)
Grado de disparoDisparo libre (positivo)
Resistencia del equipo22,2 mΩ
Fusible previo necesario25 A
Capcidad de ruptura asignada en cortocircuito Icn200 A (240 V AC)
400 A (28 V DC)
Rigidez dieléctrica2000 V
Periodicidades de cambio de estado máximas6000 (para 1 x In)
50 (para 1,5 x In)
40 (para 6 x In)
FusibleM1 (semilento)
Potencia disipada≤ 1,43 VA
Derating de temperatura5,6 A DC (a -30 °C)
5,84 A DC (a -20 °C)
6,24 A DC (a -10 °C)
6,72 A DC (a 0 °C)
7,2 A DC (a 10 °C)
8 A DC (a 23 °C)
8,24 A DC (a 30 °C)
8,48 A DC (a 40 °C)
9,04 A DC (a 50 °C)
9,68 A DC (a 60 °C)
Visualización/señal remota
Denominación ConexiónContacto auxiliar
Datos de conexión
Sección nominal6,00 mm²
Sección de dimensionamiento AWG8
Tipo de conexiónConexión por tornillo
Piso 1 arriba 1 abajo 1
Rosca de tornilloM4
Par de apriete1,5 ... 1,8 Nm
Longitud a desaislar12 mm
Sección de conductor rígido0,2 mm² ... 10 mm²
Sección de conductor AWG24 ... 8 (Convertido según IEC)
Sección de conductor flexible0,2 mm² ... 10 mm²
Sección de cable flexible [AWG]24 ... 8 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,25 mm² ... 6 mm²
Sección de cable flexible (puntera con manguito de plástico)0,25 mm² ... 6 mm²
2 conductores con la misma sección, rígidos0,2 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles0,2 mm² ... 2,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 4 mm²
Corriente nominal8 A
Tensión nominal240 V AC
28 V DC
Sección nominal6 mm²
Contacto principal
Tipo de conexiónConexión por tornillo
Rosca de tornilloM4
Par de apriete1,5 Nm ... 1,8 Nm
Longitud a desaislar12 mm
Sección de conductor flexible0,2 mm² ... 10 mm²
Sección de conductor rígido0,2 mm² ... 10 mm²
Sección de conductor AWG24 ... 8
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 4 mm²
Sección de conductor flexible con puntera, con manguito de plástico0,25 mm² ... 6 mm²
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 6 mm²
Dimensiones
Anchura12,3 mm
Altura85,5 mm
Profundidad89,5 mm
Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V-0
Material aislantePA66
Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaNo
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP40 (Rango de accionamiento)
IP20 (Zona de conexión)
Temperatura ambiente (servicio)-30 °C ... 60 °C
Altitud2000 m (según EN 60934)
Normas y especificaciones
Normas/disposicionesEN 60934
Normas/disposicionesUL 1077
Normas/disposicionesCSA 22.2
ObservaciónN.º 235
Normas/disposicionesEAC
Montaje
Tipo de montajeCarril simétrico: 35 mm
