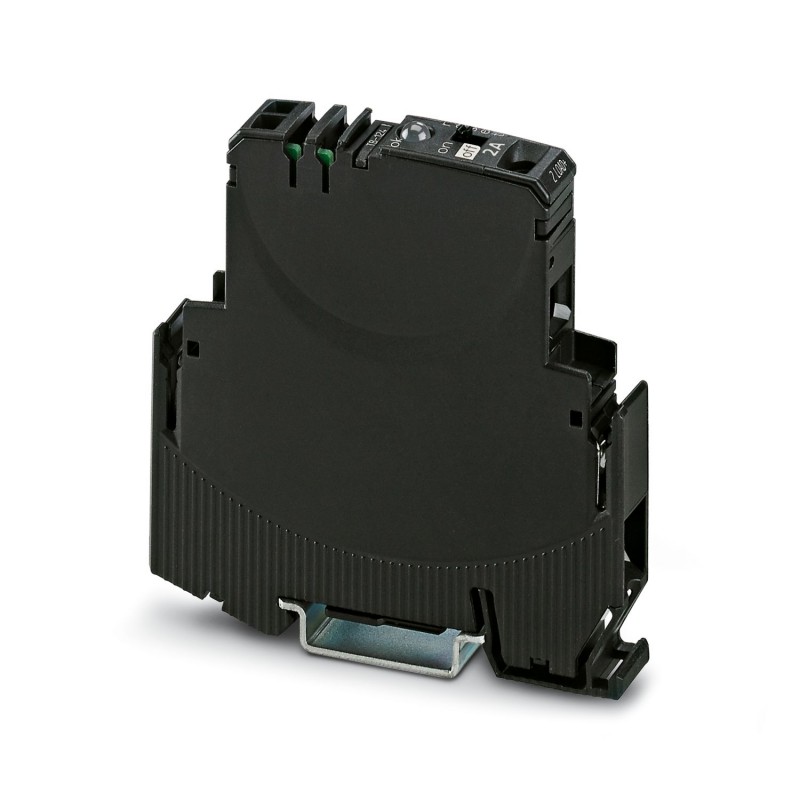

EC-E 2A DC24V 0903043 PHOENIX CONTACT Interruptor de protección electrónico, 1 entrada de reset, corriente n..
EC-E 2A DC24V
0903043
PHOENIX_CONTACT
Interruptor de protección electrónico, 1 entrada de reset, corriente nominal: 2 A
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Para una instalación en serie sin refrigeración por convección, la corriente nominal puede conducirse sólo hasta un máximo de 80 % debido a las perturbaciones técnicas en el servicio constante (100 % tiempo de trabajo). En instalaciones o máquinas deberán tomarse precauciones especiales que impidan un rearranque de partes de la instalación (p. ej. uso de un PLC de seguridad). No está permitida la conmutación en paralelo de varios interruptores de protección. |
Propiedades del artículo
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | EC-E |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 1 |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
Propiedades eléctricas
| Tipo de fusible | Fusible automático |
| Capacidad de ruptura ICN | Limitación de corriente activa |
| Fusible | electrónico |
| Generalidades | |
| Tensión de servicio | 24 V DC |
| 18 V DC ... 32 V DC | |
| Corriente nominal IN | 2 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 32 V DC (Circuito de carga) |
| Desconexión | típ. 1,8 x IN |
| Limitación de corriente activa | activo |
| Fusible | electrónico |
| Zona de corriente estática I0 | típ. 25 mA ±5 mA (en estado conectado) |
| MTBF (IEC 61709, SN 29500) | 7430000 h (a 25 °C con 80 % de carga) |
| 6590000 h (a 40 °C con 80 % de carga) | |
| Caída de tensión | 130 mV (con IN) |
| Circuito de carga | |
| Carga máx. capacitiva | 20000 µF |
| Retardo para conexión | típ. 0,5 s |
| Reset | |
| Tensión de entrada | máx. 32 V DC |
| Absorción de corriente | típ. 2,6 mA (con 24 V DC) |
| Longitud de impulso | min. 10 ms |
| Tensión | < 3 V DC (Estado Low) |
| > 8 V DC (Estado High) | |
| Salida de estado | |
| Tensión de salida | 24 V DC |
| Corriente de salida | máx. 0,2 A (Resistente a cortocircuitos) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto auxiliar |
| Función de conmutación | Entrada reset |
Datos de conexión
| Sección nominal | 16,00 mm² |
| Tipo de conexión | Conexión por tornillo |
| Line+ / LOAD+ /0V | |
| Rosca de tornillo | M4 |
| Par de apriete | ... 1,2 Nm |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 26 ... 6 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 16 mm² |
| Sección de cable flexible [AWG] | 20 ... 6 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección AWG rígidos | 20 ... 12 (Convertido según IEC) |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección AWG flexibles | 20 ... 12 (Convertido según IEC) |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Sección nominal | 16 mm² |
| Contacto auxiliar | |
| Rosca de tornillo | M3 |
| Par de apriete | ... 0,5 Nm |
| Longitud a desaislar | 8 mm |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Line+ / LOAD+ /0V | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M4 |
| Par de apriete | 1,2 Nm |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible | 0,5 mm² ... 16 mm² |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 6 |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 10 mm² |
| Contacto auxiliar | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Dimensiones
| Anchura | 12,5 mm |
| Altura | 83 mm |
| Altura NS 35/15 | 90,5 mm |
| Altura NS 35/7,5 | 83 mm |
| Profundidad | 80 mm |
Datos del material
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 (Carcasa) |
| Temperatura ambiente (servicio) | 0 °C ... 50 °C (sin condensación) |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
Normas y especificaciones
| Normas/disposiciones | UL 508 |
| Normas/disposiciones | CSA 22.2 |
| Observación | N.º. 14 |
| Normas/disposiciones | UL 2367 |
| Normas/disposiciones | CSA 22.2 |
| Observación | N.º 142 |
| Normas/disposiciones | CSA 22.2 |
| Observación | N.º 213 |
| Normas/disposiciones | UL 1604 |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
