PHOENIX_CONTACTrelés industrialesPLC-RPT- 24DC/ 1AU/SEN 2900313 PHOENIX CONTACT PLC-INTERFACE para funciones de entrada, compuesto de borne d..

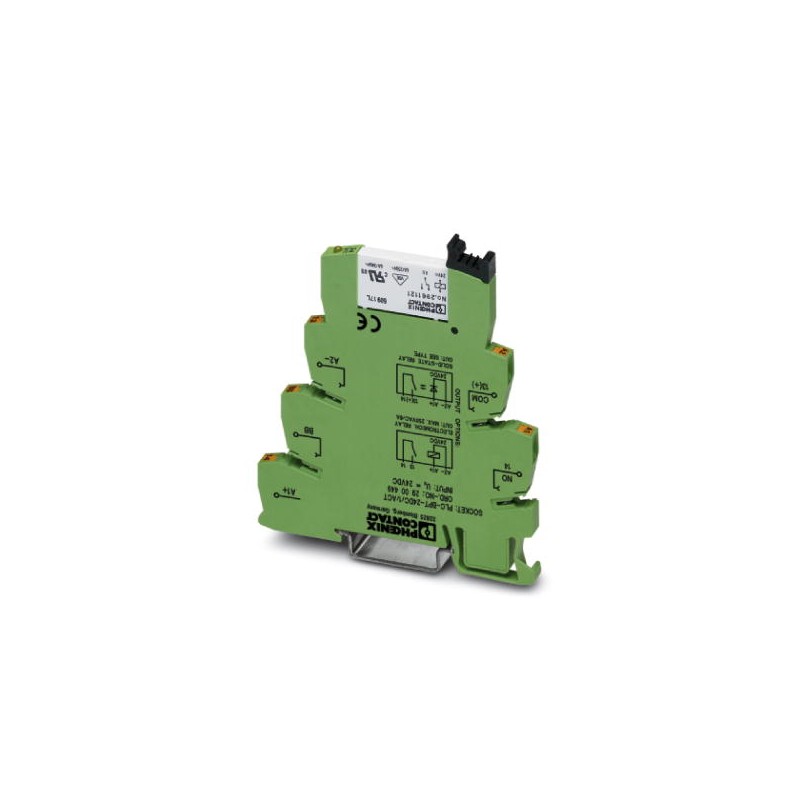

PHOENIX_CONTACT PLC-RPT-24DC/ 1AU/SEN 2900313 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

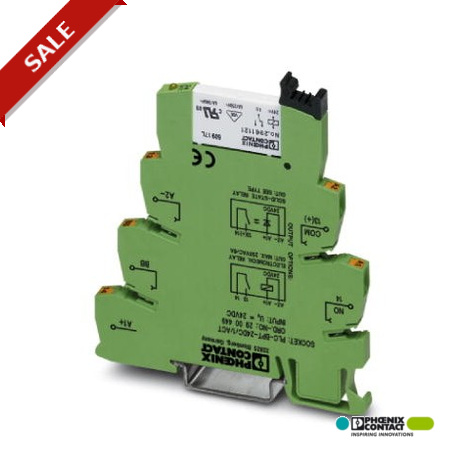

PLC-RPT- 24DC/ 1AU/SEN 2900313 PHOENIX CONTACT PLC-INTERFACE para funciones de entrada, compuesto de borne d..

Referencia: PLC-RPT-24DC/ 1AU/SEN

Código: 2900313

Fabricante: PHOENIX_CONTACT

Descripción:

PLC-INTERFACE para funciones de entrada, compuesto de borne de base PLC-BPT.../SEN con conexión push-in y relé en miniatura enchufable con contacto de oro multicapa, para montar sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada 24 V DC

Categorías:

  • Relés > Relé de conmutación
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 17,95 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Medidas

Anchura6,2 mm
Altura80 mm
Profundidad94 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C

Lado de excitación

Tensión nominal de entrada UN24 V DC
Corriente de entrada típica a UN9 mA
Tiempo de reacción típico5 ms
Tiempo típico de apertura8 ms
Circuito de protecciónProt. contra inversión de polaridad Diodo contra inv. de polaridad
Diodo de rueda libre Diodo de rueda libre
Indicación de la tensión de servicioLED amarillo
Disipación con condición nominal0,22 W

Lado de contactos

Tipo de contacto1 contacto abierto
Material del contactoAgSnO, dorado duro
Tensión de conmutación máxima30 V AC
36 V DC
Tensión mínima de activación100 mV (para 10 mA)
Corriente de conmutación mínima1 mA (con 24 V)
Corriente de conexión máxima50 mA
Corriente constante límite50 mA
Potencia de ruptura (carga óhmica) máxima1,2 W (con 24 V DC)
Observaciónlos siguientes valores son válidos con la capa de oro destruida
Tensión de conmutación máxima250 V AC/DC
Tensión mínima de activación5 V (para 100 mA)
Corriente constante límite6 A
Corriente de conmutación mínima10 mA (para 12 V)
Potencia de ruptura (carga óhmica) máxima140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
40 W (con 220 V DC)
1500 VA (Para 250 V AC)
Capacidad de ruptura según DIN VDE 0660/IEC 609472 A (Con 24 V, DC13)
0,2 A (Con 110 V, DC13)
0,1 A (Con 220 V, DC13)
3 A (Con 24 V, AC15)
3 A (Con 120 V, AC15)
3 A (Con 230 V, AC15)

Generalidades

Tensión de prueba Bobina de relé/contacto de relé4 kV AC (50 Hz, 1 min)
Modo operativoTiempo de trabajo 100 %
Índice de protecciónRT III (Relé)
Vida útil mecánica2 x 107periodicidades de cambio de estado
Clase de combustibilidad según UL 94V0
DenominaciónNormas/especificaciones
Normas/especificacionesIEC 60664
IEC 60664 A
DIN VDE 0110
DIN EN 50178/VDE 0160 (en partes relevantes)
DIN EN 50178/VDE 0160
IEC 60255/DIN VDE 0435 (en partes relevantes)
Grado de polución3
Categoría de sobretensionesIII
Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación

Datos de conexión entrada

Denominación ConexiónLado de excitación
Tipo de conexiónConexión push-in
Longitud a desaislar8 mm
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

ETIM for 2900313 Relés (EC001437)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon indicador LED (EF005950)
ValorSí
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor18.5 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaUnidad, polaridad (EF003355)
ValorPolarizado
CaracterísticaComportamiento de conmutación del accionamiento (EF003356)
ValorEstable mono
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaTipo de contacto de conmutación (EF003358)
ValorContacto simple
CaracterísticaCon contactos impulsados positivamente (EF003357)
ValorNo
CaracterísticaMaterial del inserto de contacto (EF008521)
ValorOtros
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOro
CaracterísticaIntensidad nominal (EF000001)
Valor0.009 A
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor94 mm
