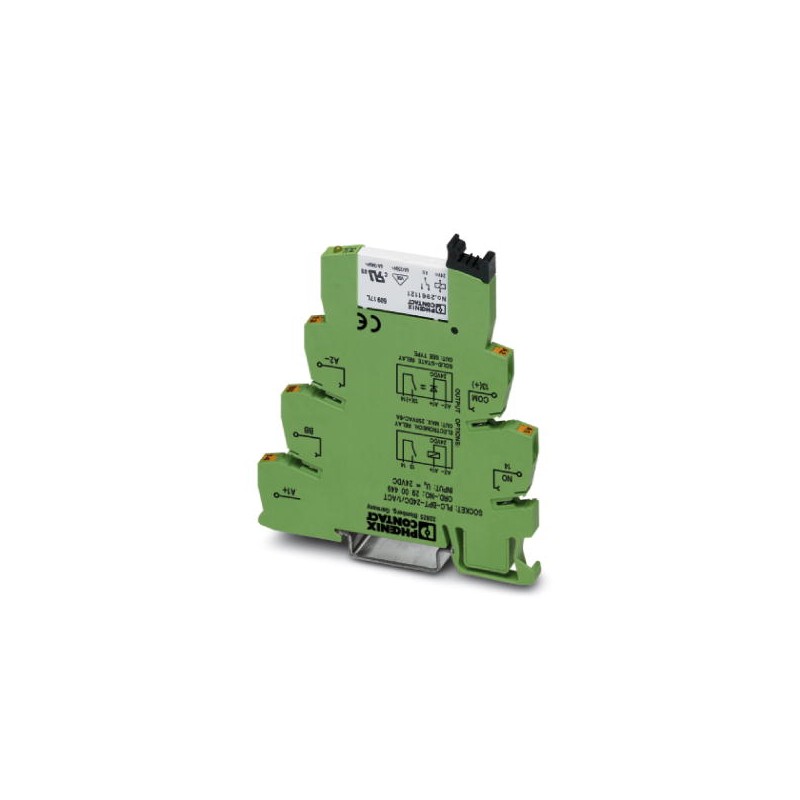

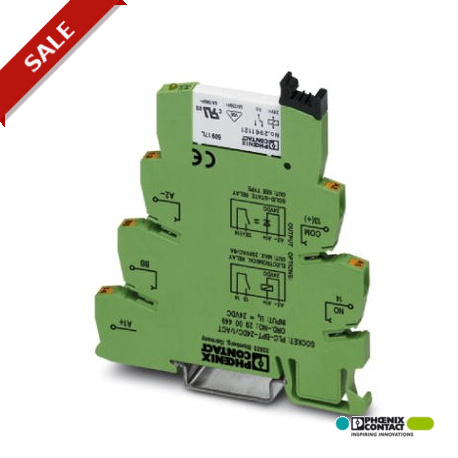

PLC-RPT-230UC/ 1AU/SEN 2900315 PHOENIX CONTACT PLC-INTERFACE para funciones de entrada, compuesto de borne d..
PLC-RPT-230UC/ 1AU/SEN
2900315
PHOENIX_CONTACT
PLC-INTERFACE para funciones de entrada, compuesto de borne de base PLC-BPT.../SEN con conexión push-in y relé en miniatura enchufable con contacto de oro multicapa, para montar sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada 230 V AC/220 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 94 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 230 V AC (220 V DC) |
|---|---|
| 220 V DC | |
| Corriente de entrada típica a UN | 3,2 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 15 ms |
| Circuito de protección | Puente rectificador Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,74 W |
Lado de contactos
| Tipo de contacto | 1 contacto abierto |
|---|---|
| Material del contacto | AgSnO, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV (para 10 mA) |
| Corriente de conmutación mínima | 1 mA (con 24 V) |
| Corriente de conexión máxima | 50 mA |
| Corriente constante límite | 50 mA |
| Potencia de ruptura (carga óhmica) máxima | 1 W (con 24 V DC) |
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente constante límite | 6 A |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) | |
| Capacidad de ruptura según DIN VDE 0660/IEC 60947 | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (Con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT III (Relé) |
| Vida útil mecánica | 2 x 107periodicidades de cambio de estado |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Normas/especificaciones |
| Normas/especificaciones | IEC 60664 |
| IEC 60664 A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (en partes relevantes) | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435 (en partes relevantes) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900315-PLC-RPT-230UC/ 1AU/SEN | 153 Kbytes |
|
