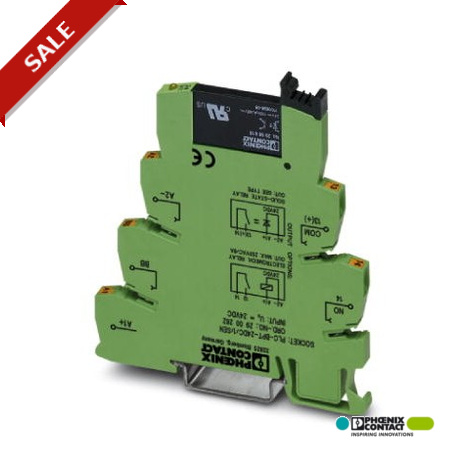

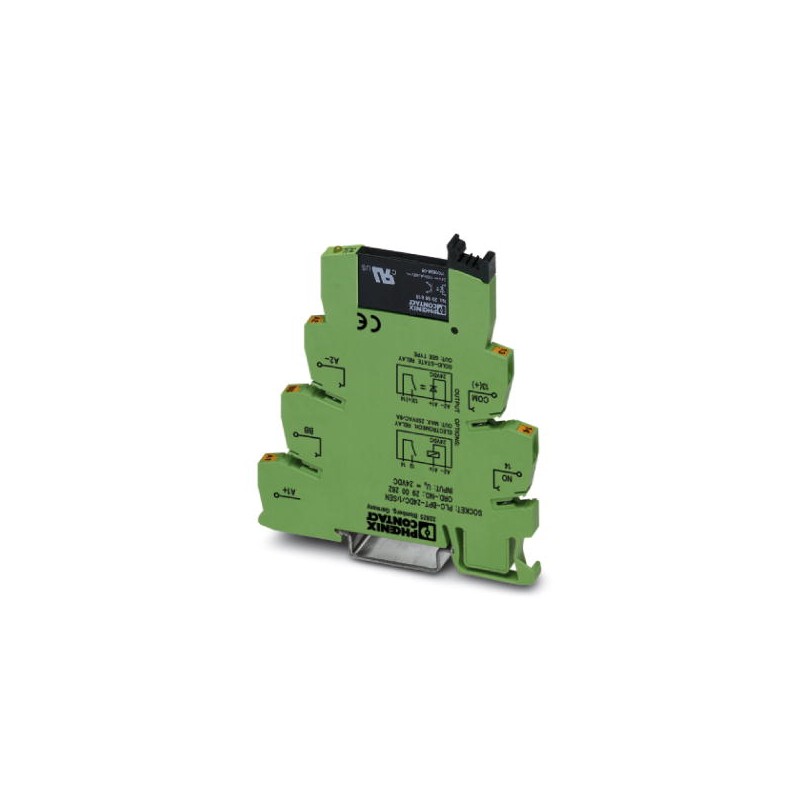

PLC-OPT-120UC/ 48DC/100/SEN 2900359 PHOENIX CONTACT PLC-INTERFACE para funciones de entrada, compuesto de bo..
PLC-OPT-120UC/ 48DC/100/SEN
2900359
PHOENIX_CONTACT
PLC-INTERFACE para funciones de entrada, compuesto de borne de base PLC-BPT.../SEN con conexión push-in y relé de estado sólido en miniatura enchufable, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, entrada: 120 V AC/110 V DC, salida: 3-48 V DC/100 mA
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 94 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 120 V AC (110 V DC) |
|---|---|
| 110 V DC | |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,3 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 3,5 mA |
| Tiempo de conexión típico | 6 ms (Con UN) |
| Tiempo de desconexión típico | 10 ms (Con UN) |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Puente rectificador |
| Circuito de protección/componente de protección | Puente rectificador |
| Frecuencia de transmisión | 10 Hz |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 48 V DC |
|---|---|
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | ≤ 1 V |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Normas/especificaciones |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensión transitoria de dimensionamiento / aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900359-PLC-OPT-120UC/ 48DC/100/SEN | 121 Kbytes |
|
