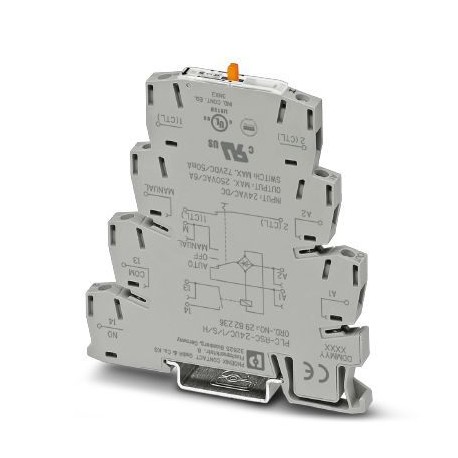

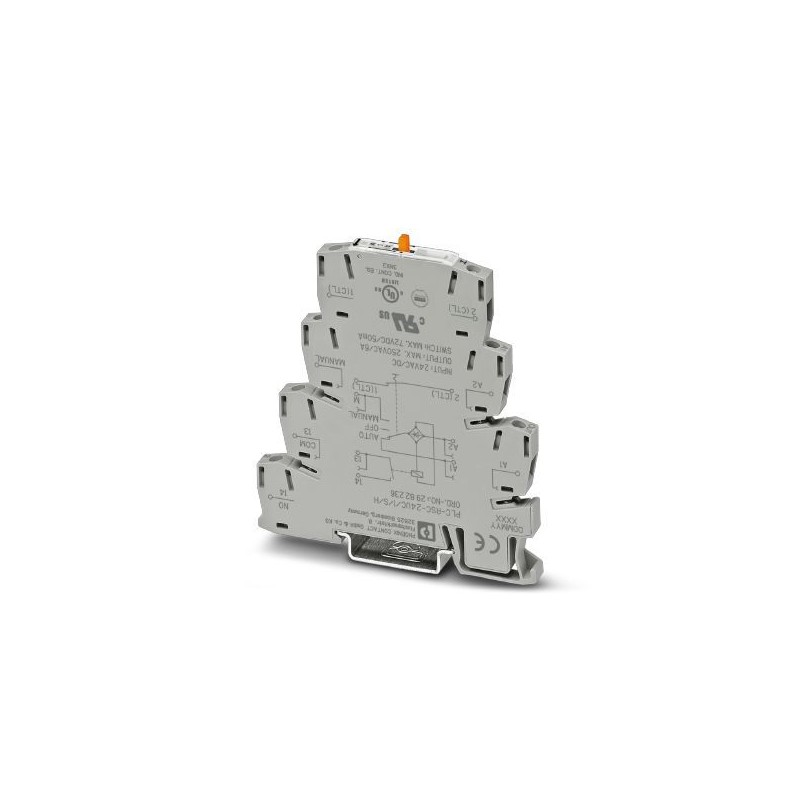

PHOENIX_CONTACT PLC-RSC-24UC/ 1/S/H 2982236 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-RSC- 24UC/ 1/S/H 2982236 PHOENIX CONTACT PLC-INTERFACE con conmutador (operación: manual) para las funci..

Referencia: PLC-RSC-24UC/ 1/S/H

Código: 2982236

Fabricante: PHOENIX_CONTACT

Descripción:

PLC-INTERFACE con conmutador (operación: manual) para las funciones manual, cero y automático , con conexión por tornillo y relé de contacto de potencia integrado, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada 24 V AC/DC
PLC-INTERFACE con conmutador (operación: manual) para las funciones "manual, cero y automático", con conexión por tornillo y relé de contacto de potencia integrado, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada 24 V AC/DC

Categorías:

  • Relés > Relé de conmutación
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 47,50 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2982236
Unidad de embalaje10 pcs
Clave de ventaCK621H -
Página del catálogoPágina 404 (C_5_2017)
EAN4046356093941
Peso por unidad (sin incluir el embalaje)39,000 g
Número de tarifa arancelaria85364190
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Dimensions

Anchura6,2 mm
Altura80 mm
Profundidad90 mm

Ambient conditions

Temperatura ambiente (servicio)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 85 °C

Lado de excitación

Tensión nominal de entrada UN24 V AC/DC
Margen de tensión de entrada referido a UNver el diagrama
Corriente de entrada típica a UN11 mA
Tiempo de reacción típico6 ms
Tiempo típico de apertura15 ms
Circuito de protecciónPuente rectificador Puente rectificador
Indicación de la tensión de servicioLED amarillo
Disipación con condición nominal0,26 W

Lado de contactos

Tipo de contacto1 contacto NA con conmutador
Tipo de contacto de conmutaciónContacto simple
Material del contactoAgSnO
Tensión de conmutación máxima250 V AC/DC
Tensión mínima de activación5 V (para 100 mA)
Corriente de conmutación mínima10 mA (para 12 V)
Corriente de conexión máximaBajo demanda
Corriente constante límite6 A
Potencia de ruptura (carga óhmica) máxima140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
40 W (con 220 V DC)
1500 VA (Para 250 V AC)

Connection data 1

Denominación ConexiónLado de excitación
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Sección de conductor AWG26 ... 14

Connection data 2

Denominación ConexiónLado de contactos
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Sección de conductor AWG26 ... 14

Generalidades

Modo operativoTiempo de trabajo 100 %
Índice de protecciónIP20 (Zócalo de relé)
Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación
Peso neto (SAP)39 g

Normas y especificaciones

Conexión según normaCUL
DenominaciónLíneas de fuga y espacios de aire entre los circuitos
Normas/especificacionesIEC 60664
EN 50178
Tensión de aislamiento de dimensionamiento250 V AC
Tensión transitoria de dimensionamiento6 kV
Grado de polución2
Categoría de sobretensionesIII
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2982236 Relés (EC001437)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorNo
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaCon indicador LED (EF005950)
ValorSí
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor19.4 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor19.4 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor19.4 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaUnidad, polaridad (EF003355)
ValorPolarizado
CaracterísticaComportamiento de conmutación del accionamiento (EF003356)
ValorEstable mono
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaTipo de contacto de conmutación (EF003358)
ValorContacto simple
CaracterísticaCon contactos impulsados positivamente (EF003357)
ValorNo
CaracterísticaMaterial del inserto de contacto (EF008521)
ValorOtros
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorSin tratamiento
CaracterísticaIntensidad nominal (EF000001)
Valor0.011 A
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor90 mm
