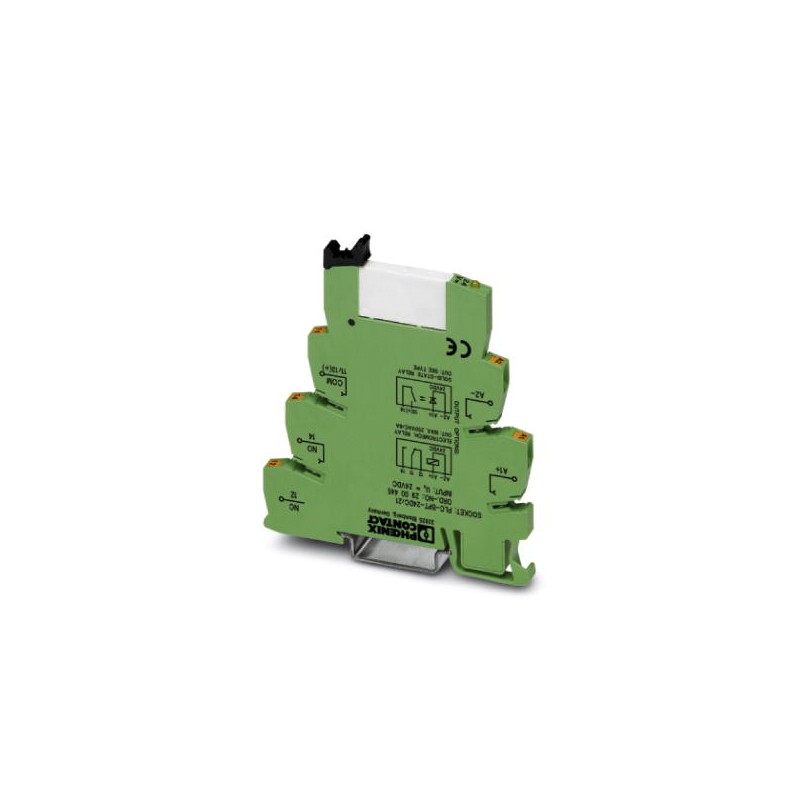

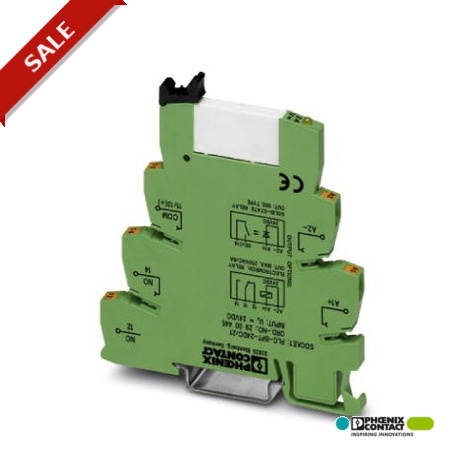

PLC-RPT- 60DC/21 2900303 PHOENIX CONTACT PLC-INTERFACE, consta de un borne de base PLC-BPT.../21 con conexió..
PLC-RPT- 60DC/21
2900303
PHOENIX_CONTACT
PLC-INTERFACE, consta de un borne de base PLC-BPT.../21 con conexión Push-in y relé miniatura enchufable con contacto de potencia, para montaje sobre carril simétrico NS 35/7,5, 1 contacto inverso, tensión de entrada 60 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 94 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 60 V DC |
|---|---|
| Corriente de entrada típica a UN | 4,8 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | sí |
| Disipación con condición nominal | 0,29 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | Bajo demanda |
| Corriente constante límite | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) | |
| Capacidad de ruptura según DIN VDE 0660/IEC 60947 | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (Con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT III (Relé) |
| Vida útil mecánica | 2 x 107periodicidades de cambio de estado |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Normas/especificaciones |
| Normas/especificaciones | IEC 60664 |
| IEC 60664 A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (en partes relevantes) | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435 (en partes relevantes) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900303-PLC-RPT- 60DC/21 | 158 Kbytes |
|
