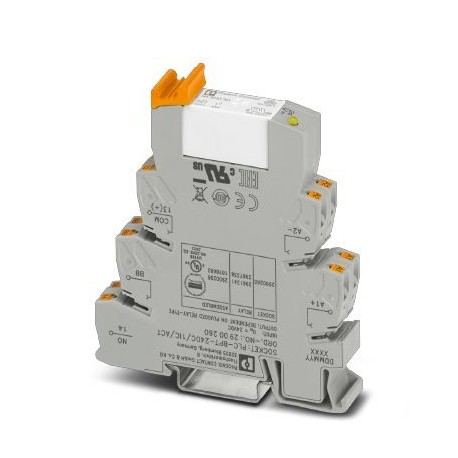

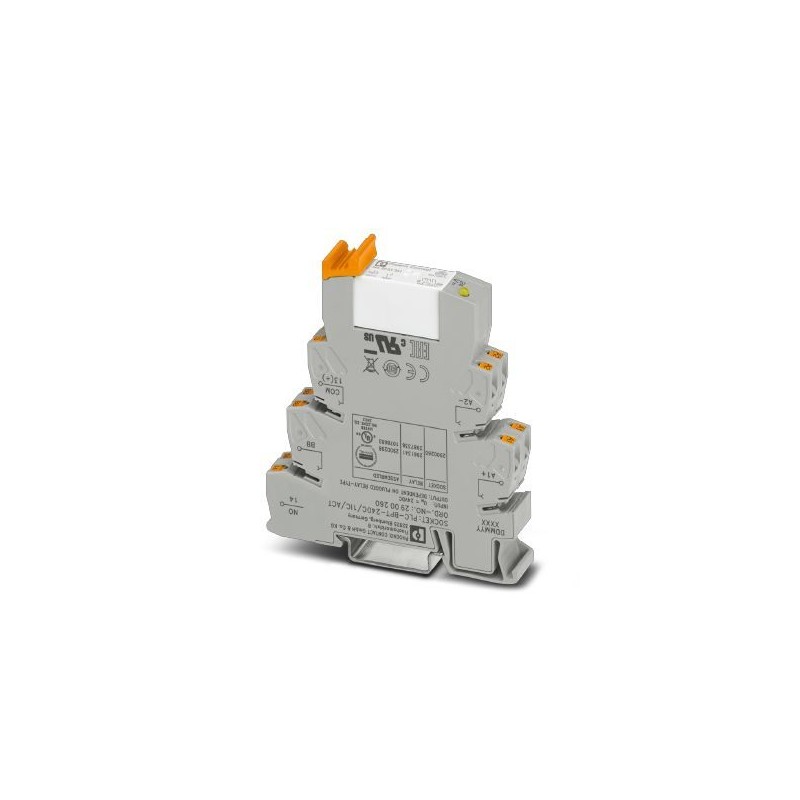

PLC-RPT- 24DC/ 1IC/ACT 2900298 PHOENIX CONTACT PLC-INTERFACE para corrientes de cierre elevadas, compuesto d..
PLC-RPT-24DC/ 1IC/ACT
2900298
PHOENIX_CONTACT
10
PLC-INTERFACE para corrientes de cierre elevadas, compuesto de borne de base PLC-BPT.../1 IC/ACT con conexión push-in y relé en miniatura enchufable, para montar sobre carril NS 35/7,5, corriente de cierre máx. hasta 130 A, 1 contacto de cierre, tensión de entrada 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2900298 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK623A - |
| Página del catálogo | Página 386 (C_5_2017) |
| EAN | 4046356507370 |
| Peso por unidad (sin incluir el embalaje) | 56,800 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|---|
| Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. |
| Con separación segura entre módulos contiguos hay que insertar la placa separadora PLC-ATP | |
| Al principio y al final de cada regletero de bornes PLC se debe colocar la placa separadora PLC-ATP. | |
| La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo. |
| Anchura | 14 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 94 mm |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Corriente de entrada típica a UN | 18 mA |
| Tiempo de reacción típico | 8 ms |
| Tiempo típico de apertura | 10 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,43 W |
Lado de contactos
| Tipo de contacto | 1 contacto abierto |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 12 V (para 100 mA) |
| Corriente de conmutación mínima | 100 mA (con 12 V DC) |
| Corriente de conexión máxima | 80 A (20 ms) |
| 130 A (pico, con carga capacitiva, 230 V AC, 24 μF) | |
| Corriente constante límite | 6 A |
| 10 A (El valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.) | |
| Potencia de ruptura (carga óhmica) máxima | 144 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W | |
| 85 W (con 250 V DC) | |
| 1500 VA (Para 250 V AC) | |
| Potencia de ruptura (carga óhmica) puenteado máximo | 240 W (Con 24 V DC: el valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.) |
| 2500 VA (Con 250 V AC: el valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.) | |
| Potencia de ruptura mínima | 1200 mW |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 6 A (Con 24 V, AC15) | |
| 6 A (Con 120 V, AC15) | |
| 6 A (Con 250 V, AC15) |
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
| Denominación Conexión | Lado de contactos |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. |
|---|---|
| Con separación segura entre módulos contiguos hay que insertar la placa separadora PLC-ATP | |
| Al principio y al final de cada regletero de bornes PLC se debe colocar la placa separadora PLC-ATP. | |
| La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo. | |
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT II (Relé) |
| IP20 (Zócalo de relé) | |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 56,8 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | EN 50178 |
| EN 61810-1 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Separación segura, aislamiento reforzado |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 20.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.018 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900298-PLC-RPT- 24DC/ 1IC/ACT | 163 Kbytes |
|
