PHOENIX_CONTACTrelés industrialesPLC-OSC- 48DC/ 24DC/ 2 2967002 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con c..

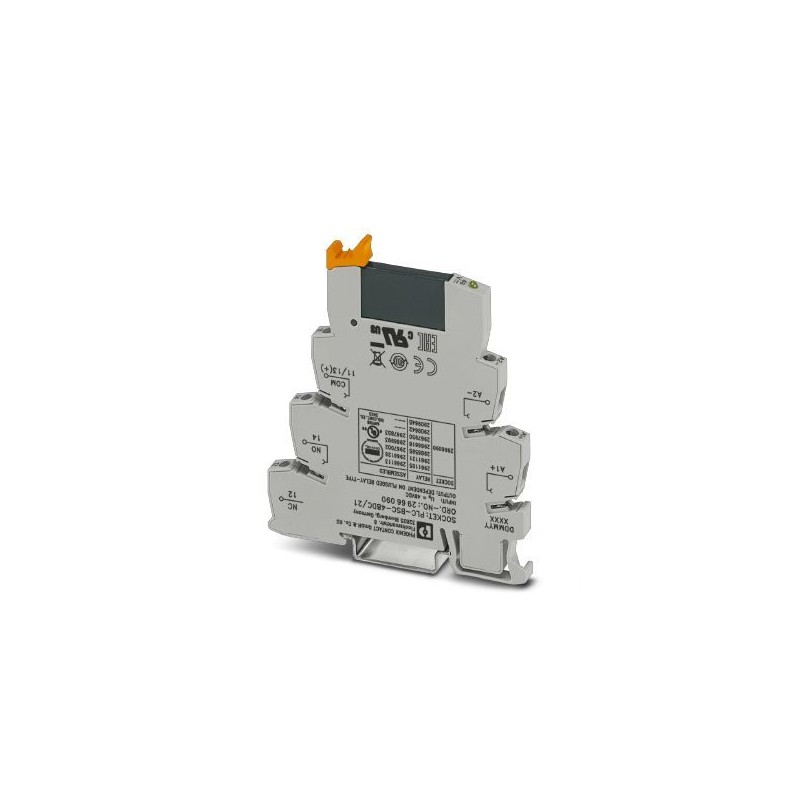

PHOENIX_CONTACT PLC-OSC-48DC/ 24DC/ 2 2967002 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-OSC- 48DC/ 24DC/ 2 2967002 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con c..

Referencia: PLC-OSC-48DC/ 24DC/ 2

Código: 2967002

Fabricante: PHOENIX_CONTACT

Descripción:

PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con conexión por tornillo y relé de estado sólido en miniatura enchufable, para el montaje en carril NS 35/7,5, 1 contacto de cierre, entrada: 48 V DC, salida: 3-33 V DC/3 A

Categorías:

  • Relés > Optoacoplador
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 49,56 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2967002
Unidad de embalaje10 pcs
Clave de ventaCK6213 -
Página del catálogoPágina 377 (C_5_2017)
EAN4017918165857
Peso por unidad (sin incluir el embalaje)34,920 g
Número de tarifa arancelaria85364190
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Dimensions

Anchura6,2 mm
Altura80 mm
Profundidad94 mm

Ambient conditions

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C

Datos de entrada

Tensión nominal de entrada UN48 V DC
Margen de tensión de entrada referido a UN0,8 ... 1,2
Rango de tensión de entrada38,4 V DC ... 57,6 V DC
Umbral de conmutación Señal "0" referido a UN≤ 0,4
Umbral de conmutación Señal "1" referido a UN≥ 0,8
Corriente de entrada típica a UN9 mA
Tiempo de conexión típico30 µs (Con UN)
Tiempo de desconexión típico300 µs (Con UN)
Indicación de la tensión de servicioLED amarillo
Denominación de la protecciónProt. contra inversión de polaridad
Diodo de rueda libre
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad
Diodo de rueda libre
Frecuencia de transmisión300 Hz
Disipación con condición nominal0,43 W

Datos de salida

Gama de tensión de salida3 V DC ... 33 V DC
Corriente constante límite3 A (ver curva derating)
Corriente de conexión máxima15 A (10 ms)
Caída de tensión con corriente constante límite máxima≤ 200 mV
Circuito de salida2 conductores sin masa
Denominación de la protecciónProt. contra inversión de polaridad
Prot. contra sobretensiones
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad

Connection data 1

Denominación ConexiónLado de entrada
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Connection data 2

Denominación ConexiónLado de salida
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Generalidades

Tensión de prueba Entrada/salida2,5 kV (50 Hz, 1 min)
Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación
Modo operativoTiempo de trabajo 100 %
Clase de combustibilidad según UL 94V0
DenominaciónNormas / especificaciones
Normas/especificacionesIEC 60664
EN 50178
Grado de polución2
Categoría de sobretensionesIII

Normas y especificaciones

Conexión según normaCUL
DenominaciónNormas / especificaciones
Normas/especificacionesIEC 60664
EN 50178
AislamientoAislamiento básico
Grado de polución2
Categoría de sobretensionesIII
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
