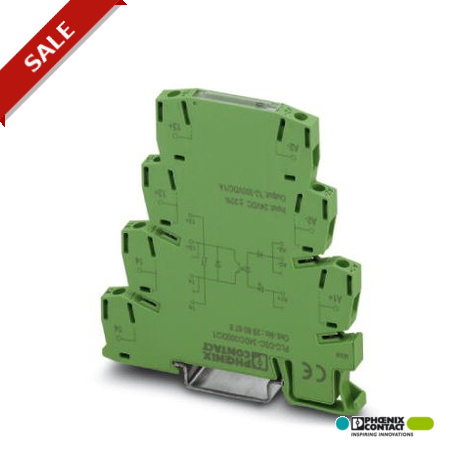

PLC-OSC-230AC/300DC/ 1
2980720
PHOENIX_CONTACT
1
INTERFACE PLC, relé de estado sólido integrado, con conexión por tornillo, para montaje sobre carril simétrico NS 35/7,5, entrada: 230 V AC, salida: 12-300 V DC/1 A
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Anchura | 6,2 mm |
---|---|
Altura | 80 mm |
Profundidad | 86 mm |
Temperatura ambiente (servicio) | -25 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Tensión nominal de entrada UN | 230 V AC |
---|---|
Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
Corriente de entrada típica a UN | 8,4 mA |
Tiempo de conexión típico | 19 ms |
Tiempo de desconexión típico | 6 ms |
Indicación de la tensión de servicio | LED amarillo |
Denominación de la protección | Puente rectificador |
Circuito de protección/componente de protección | Puente rectificador |
Frecuencia de transmisión | 10 Hz |
Denominación | Datos de salida |
---|---|
Gama de tensión de salida | 12 V DC ... 300 V DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre puntos de embornaje iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
Corriente constante límite | 1 A (ver curva derating) |
Caída de tensión con corriente constante límite máxima | < 500 mV |
Denominación de la protección | Prot. contra inversión de polaridad |
Prot. contra sobretensiones | |
Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Varistor |
Denominación Conexión | Lado de entrada |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
Sección de conductor AWG | 26 ... 14 |
Posición para el montaje | discrecional |
---|---|
Indicaciones de montaje | Alineables sin separación |
Modo operativo | Tiempo de trabajo 100 % |
Clase de combustibilidad según UL 94 | V0 |
Denominación | Normas/especificaciones |
Normas/especificaciones | IEC 60664 |
EN 50178 | |
IEC 62103 | |
Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base |
Tensión de aislamiento de dimensionamiento | 300 V |
Grado de polución | 2 |
Categoría de sobretensiones | III |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2980720-PLC-OSC-230AC/300DC/ 1 | 128 Kbytes |
