PHOENIX_CONTACTrelés industrialesPLC-OSC-120AC/300DC/ 1 2980717 PHOENIX CONTACT INTERFACE PLC, relé de estado sólido integrado, con conexión ..

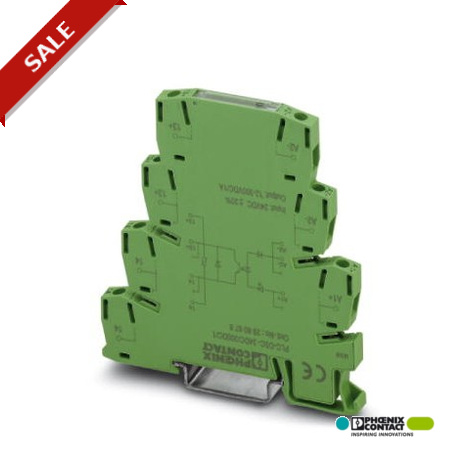

PHOENIX_CONTACT PLC-OSC-120AC/300DC/ 1 2980717 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-OSC-120AC/300DC/ 1 2980717 PHOENIX CONTACT INTERFACE PLC, relé de estado sólido integrado, con conexión ..

Referencia: PLC-OSC-120AC/300DC/ 1

Código: 2980717

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

INTERFACE PLC, relé de estado sólido integrado, con conexión por tornillo, para montaje sobre carril simétrico NS 35/7,5, entrada: 120 V AC, salida: 12-300 V DC/1 A

Categorías:

  • Relés > Optoacoplador
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 71,68 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Medidas

Anchura6,2 mm
Altura80 mm
Profundidad86 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C

Datos de entrada

Tensión nominal de entrada UN120 V AC
Margen de tensión de entrada referido a UN0,8 ... 1,1
Umbral de conmutación Señal "0" referido a UN≤ 0,4
Umbral de conmutación Señal "1" referido a UN≥ 0,8
Corriente de entrada típica a UN5,6 mA
Tiempo de conexión típico19 ms
Tiempo de desconexión típico6 ms
Indicación de la tensión de servicioLED amarillo
Denominación de la protecciónPuente rectificador
Circuito de protección/componente de protecciónPuente rectificador
Frecuencia de transmisión10 Hz

Datos de salida

DenominaciónDatos de salida
Gama de tensión de salida12 V DC ... 300 V DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre puntos de embornaje iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Corriente constante límite1 A (ver curva derating)
Caída de tensión con corriente constante límite máxima< 500 mV
Denominación de la protecciónProt. contra inversión de polaridad
Prot. contra sobretensiones
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad
Varistor

Datos de conexión lado de entrada

Denominación ConexiónLado de entrada
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Generalidades

Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación
Modo operativoTiempo de trabajo 100 %
Clase de combustibilidad según UL 94V0
DenominaciónNormas/especificaciones
Normas/especificacionesIEC 60664
EN 50178
IEC 62103
Tensión transitoria de dimensionamiento / aislamiento4 kV / aislamiento de base
Tensión de aislamiento de dimensionamiento300 V
Grado de polución2
Categoría de sobretensionesIII

ETIM for 2980717 Relés (EC001504)

CaracterísticaTensión de entrada (EF003840)
Valor96 V
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCA
CaracterísticaTensión de salida (EF003933)
Valor12 V
CaracterísticaTipo de corriente de salida (EF008222)
ValorCC
CaracterísticaCorriente nominal de funcionamiento Ie (EF001443)
Valor1 A
CaracterísticaTipo de salida digital (EF003601)
ValorElectrónico
CaracterísticaCon indicador LED (EF005950)
ValorSí

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-2980717-PLC-OSC-120AC/300DC/ 1
127 Kbytes
PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES
9 Mbytes
PDF CATÁLOGO RELES PHOENIX ES
6 Mbytes
