PHOENIX_CONTACTrelés industrialesPLC-OSC-125DC/ 48DC/100 2980047 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con ..

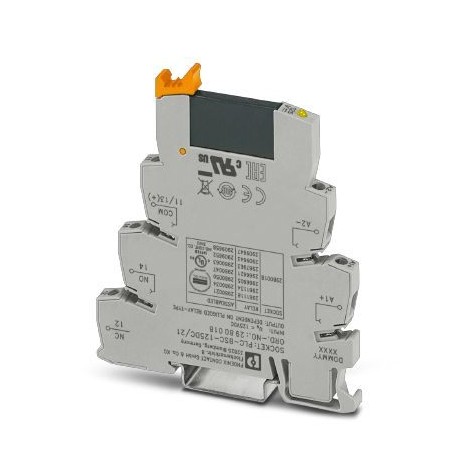

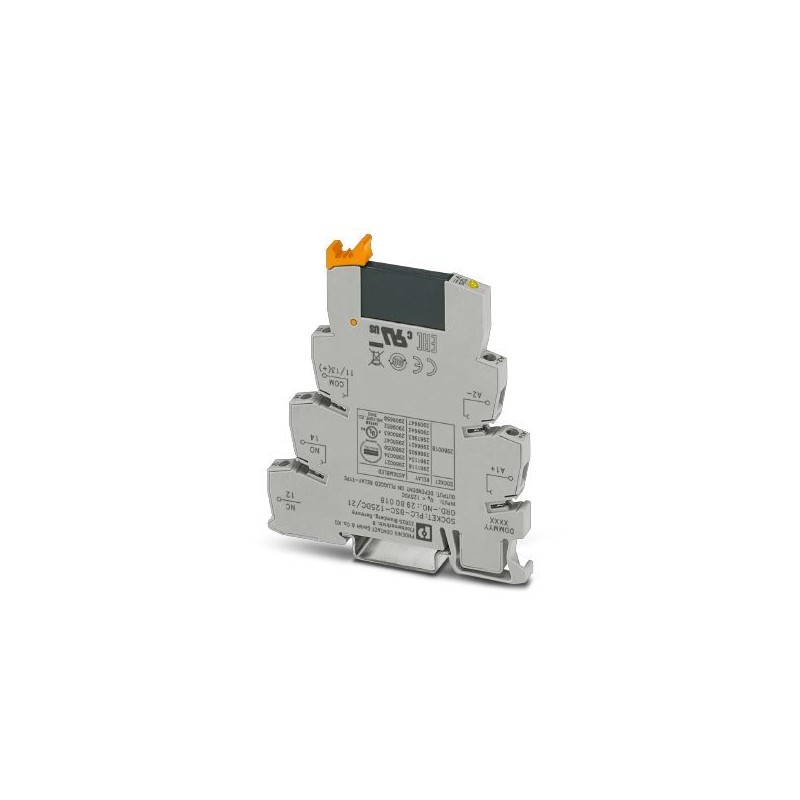

PHOENIX_CONTACT PLC-OSC-125DC/ 48DC/100 2980047 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLC-OSC-125DC/ 48DC/100 2980047 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con ..

Referencia: PLC-OSC-125DC/ 48DC/100

Código: 2980047

Fabricante: PHOENIX_CONTACT

Descripción:

PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con conexión por tornillo y relé de estado sólido en miniatura enchufable, para el montaje en NS 35/7,5, 1 contacto de cierre, entrada: 125 V DC, salida: 3-48 V DC/100 mA

Categorías:

  • Relés > Optoacoplador
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 38,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2980047
Unidad de embalaje10 pcs
Clave de ventaCK6215 -
Página del catálogoPágina 376 (C_5_2017)
EAN4017918619060
Peso por unidad (sin incluir el embalaje)32,200 g
Número de tarifa arancelaria85364900
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Dimensions

Anchura6,2 mm
Altura80 mm
Profundidad94 mm

Ambient conditions

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C

Datos de entrada

Tensión nominal de entrada UN125 V DC
Margen de tensión de entrada referido a UN0,8 ... 1,1
Rango de tensión de entrada100 V DC ... 137,5 V DC
Umbral de conmutación Señal "0" referido a UN≤ 0,4
Umbral de conmutación Señal "1" referido a UN≥ 0,8
Corriente de entrada típica a UN3 mA
Tiempo de conexión típico1 ms (Con UN)
Tiempo de desconexión típico3 ms (Con UN)
Indicación de estadoLED amarillo
Frecuencia de transmisión50 Hz
Disipación con condición nominal0,38 W

Datos de salida

Gama de tensión de salida3 V DC ... 48 V DC
Corriente constante límite100 mA
Caída de tensión con corriente constante límite máxima≤ 1 V
Circuito de salida2 conductores sin masa
Denominación de la protecciónProt. contra inversión de polaridad
Prot. contra sobretensiones
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad

Connection data 1

Denominación ConexiónLado de entrada
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Connection data 2

Denominación ConexiónLado de salida
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG26 ... 14

Generalidades

Tensión de prueba Entrada/salida2,5 kV (50 Hz, 1 min)
Posición para el montajediscrecional
Indicaciones de montajeAlineables sin separación
Modo operativoTiempo de trabajo 100 %
Clase de combustibilidad según UL 94V0
DenominaciónNormas / especificaciones
Normas/especificacionesIEC 60664
EN 50178
Grado de polución2
Categoría de sobretensionesIII

Normas y especificaciones

Conexión según normaCUL
DenominaciónNormas / especificaciones
Normas/especificacionesIEC 60664
EN 50178
AislamientoAislamiento básico
Grado de polución2
Categoría de sobretensionesIII
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2980047 Relés (EC001504)

CaracterísticaTensión de entrada (EF003840)
Valor100 V
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTensión de salida (EF003933)
Valor3 V
CaracterísticaTipo de corriente de salida (EF008222)
ValorCC
CaracterísticaCorriente nominal de funcionamiento Ie (EF001443)
Valor0.1 A
CaracterísticaTipo de salida digital (EF003601)
ValorElectrónico
CaracterísticaCon indicador LED (EF005950)
ValorSí
