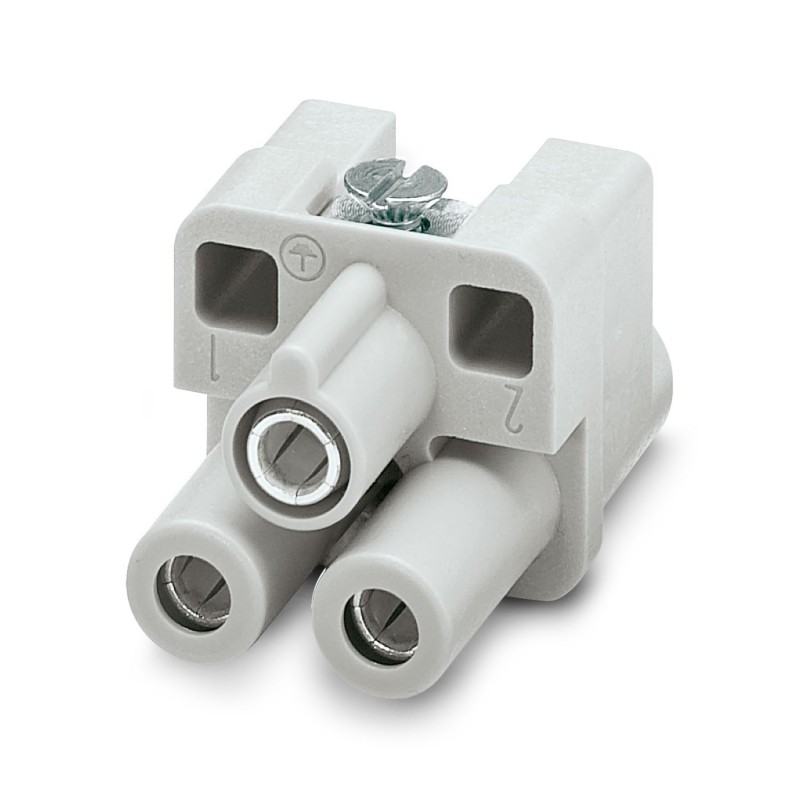

HC-HS 2-D7-EBUS 1586264 PHOENIX CONTACT Inserto de contactos, número de polos: 2+PE, tamaño: D7, contactos d..
HC-HS 2-D7-EBUS
1586264
PHOENIX_CONTACT
10
Inserto de contactos, número de polos: 2+PE, tamaño: D7, contactos de potencia: 2, Hembra, Conexión por tornillo axial, 400 V, 40 A, 4 mm² ... 10 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | para carcasas HC-D7, conexión axial de 2,0 mm, llave Allen |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Generalidades | La conexión por tornillo axial debe accionarse con una llave Allen de 2 mm (solo para conductores flexibles) |
Montaje
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. | |
| Hexágono interior | SW2,0 |
Propiedades del artículo
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-HS |
| Aplicación | Potencia |
| Construcción | D7 |
| Número de polos | 2 |
| Cara de enchufe | 2+PE |
| Numeración de contacto | 1 - 2 |
| Número de contactos de potencia | 2 |
| Tipo de material del contacto | mecanizado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 21 mm |
| Altura | 34,8 mm |
| Longitud | 21 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 4 mm |
Datos de conexión
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo axial |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 4 mm² ... 10 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
| Sección de conexión AWG | 10 ... 8 |
| Par de apriete | 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) |
| 1,8 Nm | |
| Longitud a desaislar del conductor individual | 8 mm +1 mm |
Propiedades eléctricas
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 40 A |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
Normas y especificaciones
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 2 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 2 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 4 mm² |
| Sección de conductor conectable (EF007343) | 4 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 21 mm |
| Altura (EF000040) | 34.8 mm |
| Profundidad (EF000049) | 21 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1586264-HC-HS 2-D7-EBUS | 130 Kbytes |
|
