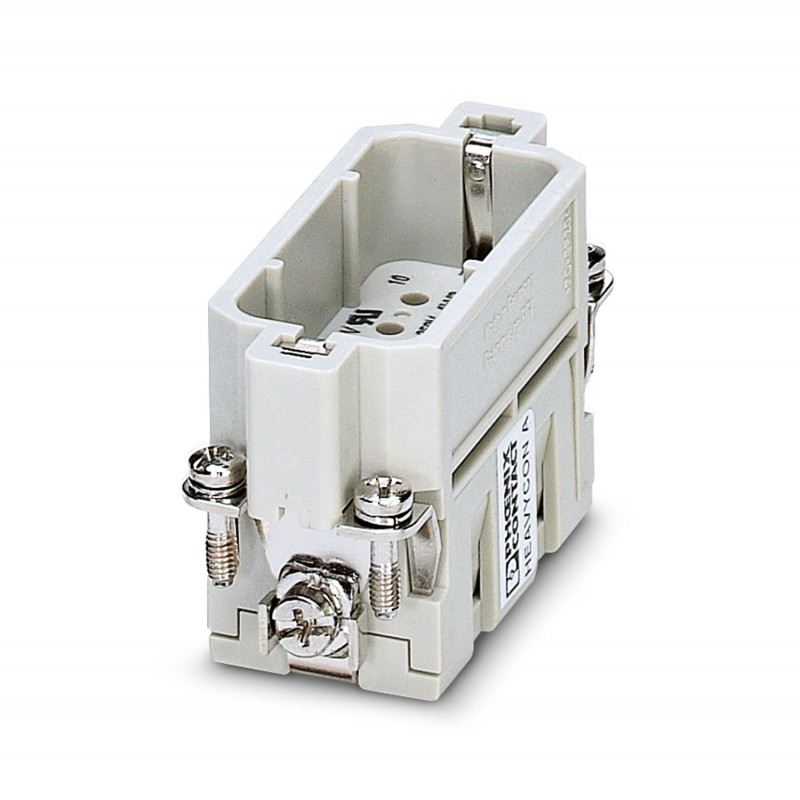

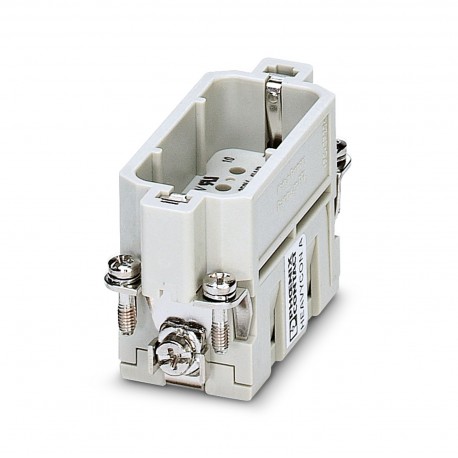

HC-A 10-ESTC 1676996 PHOENIX CONTACT Inserto de machos HEAVYCON, serie A10, 10 polos, conexión engastada
HC-A 10-ESTC
1676996
PHOENIX_CONTACT
Inserto de machos HEAVYCON, serie A10, 10 polos, conexión engastada
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | para conductores flexibles con y sin puntera |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Generalidades | Para carcasa HEAVYCON, del mod. D15 |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-A |
| Construcción | D15 |
| Número de polos | 10 |
| Cara de enchufe | 10+PE |
| Numeración de contacto | 1 - 10 |
| Número de conexiones por polo | 1 |
| Tipo de material del contacto | mecanizado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 23 mm |
| Altura | 33 mm |
| Longitud | 56,5 mm |
| Distancia entre taladros horizontal | 49,5 mm |
| Distancia entre taladros vertical | 16 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Número de conexiones por polo | 1 |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 4 mm² |
| Sección de conexión AWG | 20 ... 12 |
| Par de apriete | 0,7 Nm ... 1 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Longitud a desaislar del conductor individual | 8 mm |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 16 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PA |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1676996-HC-A 10-ESTC | 126 Kbytes |
|
