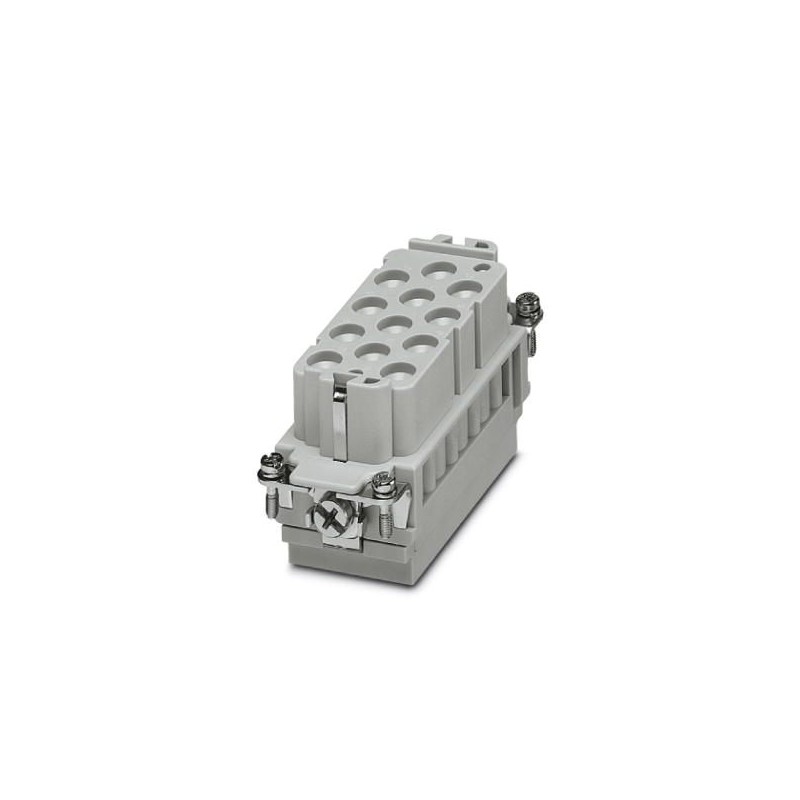

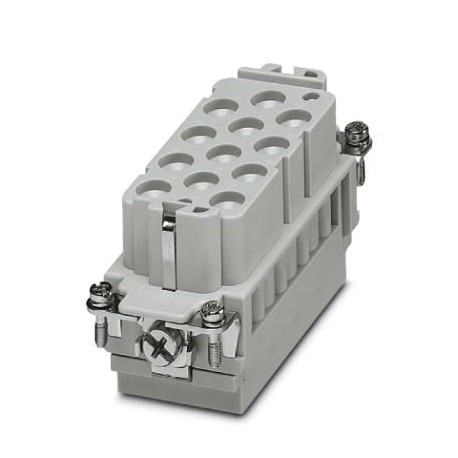

HC-K12/ 2-EBUC 1636347 PHOENIX CONTACT Inserto de contactos, número de polos: 12+2+PE, tamaño: B16, contacto..
HC-K12/ 2-EBUC
1636347
PHOENIX_CONTACT
Inserto de contactos, número de polos: 12+2+PE, tamaño: B16, contactos de potencia: 12, contactos de mando: 2, Hembra, Conexión crimpada, 690 V, 40 A, 1,5 mm² ... 6 mm², aplicación: Potencia/señal
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1636347 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABA - |
| Página del catálogo | Página 559 (C_2_2017) |
| EAN | 4046356011488 |
| Peso por unidad (sin incluir el embalaje) | 83,800 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | RO (Rumanía) |
Generalidades
| Observación | Para carcasa HEAVYCON-ADVANCE y HEAVYCON de construcción B16/B32, contactos de potencia: CK 4,0-ED, contactos de control: CK 1,6-ED (contactos engastados no incluidos en volumen de suministro) |
|---|---|
| Técnica de conexión | Conexión engastada (Contactos de potencia) |
| Conexión engastada (Contactos de mando) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 12+2+PE |
| Número de contactos de potencia | 12 |
| Número de contactos de mando | 2 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B16 |
| Numeración de contacto | 1 - 12 |
| Sección de conexión | 1,5 mm² ... 6 mm² (Contactos de potencia) |
| 0,14 mm² ... 2,5 mm² (Contacto de mando) | |
| Sección de conexión AWG | 16 ... 10 (Contactos de potencia) |
| 26 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 9 mm (1,5 mm² ... 2,5 mm²) |
| 8 mm (0,14 ... 1,5 mm²) | |
| 9,5 mm (4 mm² ... 6 mm²) | |
| 6 mm (2,5 mm²) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Datos del material
| Material contacto | Aleación de Cu |
|---|---|
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 690 V (Contactos de potencia) |
|---|---|
| 250 V (Contactos de mando) | |
| Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
| 4 kV (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 12 |
| Número de contactos de control (EF012217) | 2 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 14 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 690 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 41.5 mm |
| Profundidad (EF000049) | 84.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1636347-HC-K12/ 2-EBUC | 131 Kbytes |
|
