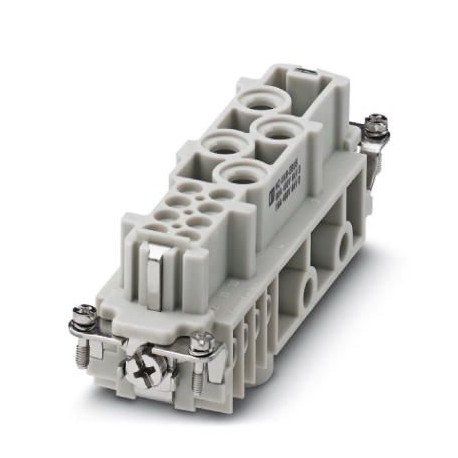

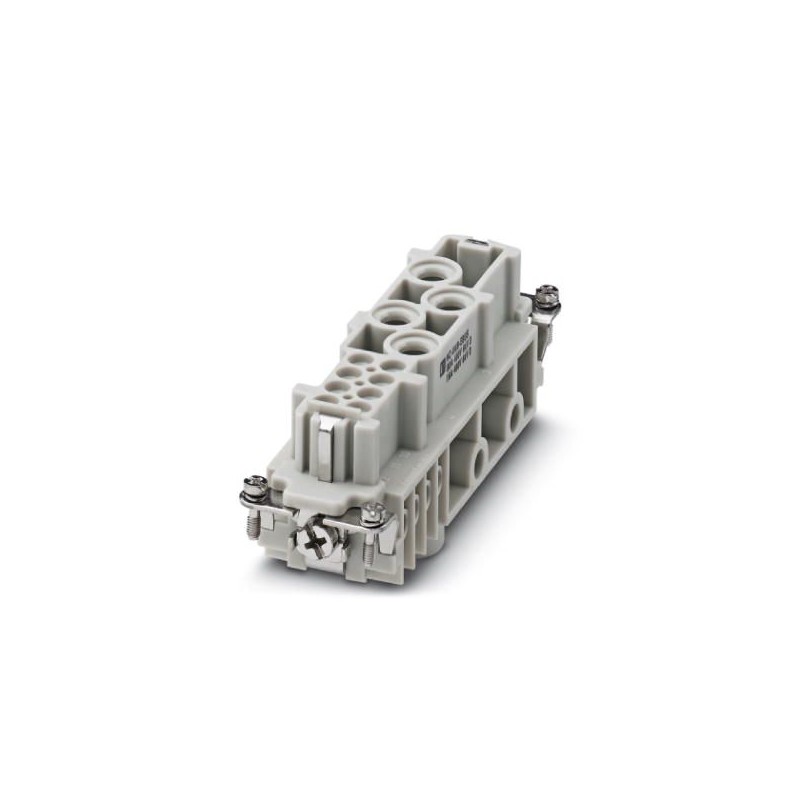

HC-K 4/8-EBUS 1679320 PHOENIX CONTACT Inserto de contactos, número de polos: 4+8+2PE, tamaño: B24, contactos..
HC-K 4/8-EBUS
1679320
PHOENIX_CONTACT
Inserto de contactos, número de polos: 4+8+2PE, tamaño: B24, contactos de potencia: 4, contactos de mando: 8, Hembra, Conexión por tornillo, 400 V, 80 A, 1,5 mm² ... 16 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1679320 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABA - |
| Página del catálogo | Página 557 (C_2_2017) |
| EAN | 4017918163563 |
| Peso por unidad (sin incluir el embalaje) | 148,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | RO (Rumanía) |
Generalidades
| Observación | Para carcasa HC-B24 |
|---|---|
| Técnica de conexión | Conexión por tornillo (Contactos de potencia) |
| Conexión por tornillo (Contactos de mando) | |
| Par de apriete | 2 Nm (Contacto de potencia, 2,5 mm²) |
| 3 Nm (Contacto de potencia, 4 ... 16 mm²) | |
| 1,2 Nm (Contacto de potencia, 1,5 mm²) | |
| 0,5 Nm (Contactos de mando) | |
| Cuchilla de destornillador | 0,8 x 4,5 mm (Contactos de potencia) |
| 0,5 x 3,5 mm (Contactos de mando) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 4+8+2PE |
| Número de contactos de potencia | 4 |
| Número de contactos de mando | 8 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B24 |
| Numeración de contacto | 1 - 4 |
| Sección de conexión | 1,5 mm² ... 16 mm² (Contactos de potencia) |
| 0,5 mm² ... 2,5 mm² (Contactos de mando) | |
| Sección de conexión AWG | 16 ... 6 (Contactos de potencia) |
| 20 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 14 mm (Contacto de potencia) |
| 7 mm (Contacto de mando) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Utilizar protec. p. conductores (las conexiones por tornillo no tienen protección de hilos) |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag |
| Material soporte de contactos | PA |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 400 V (Contactos de potencia) |
|---|---|
| 400 V (Contactos de mando) | |
| Tensión transitoria de dimensionamiento | 6 kV (Contactos de potencia) |
| 6 kV (Contactos de mando) | |
| Corriente asignada | 80 A (Contactos de potencia) |
| 16 A (Contactos de mando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 4 |
| Número de contactos de control (EF012217) | 8 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 12 |
| Diámetro del contacto del enchufe (EF007320) | 6 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 80 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 44.2 mm |
| Profundidad (EF000049) | 111 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1679320-HC-K 4/8-EBUS | 127 Kbytes |
|
