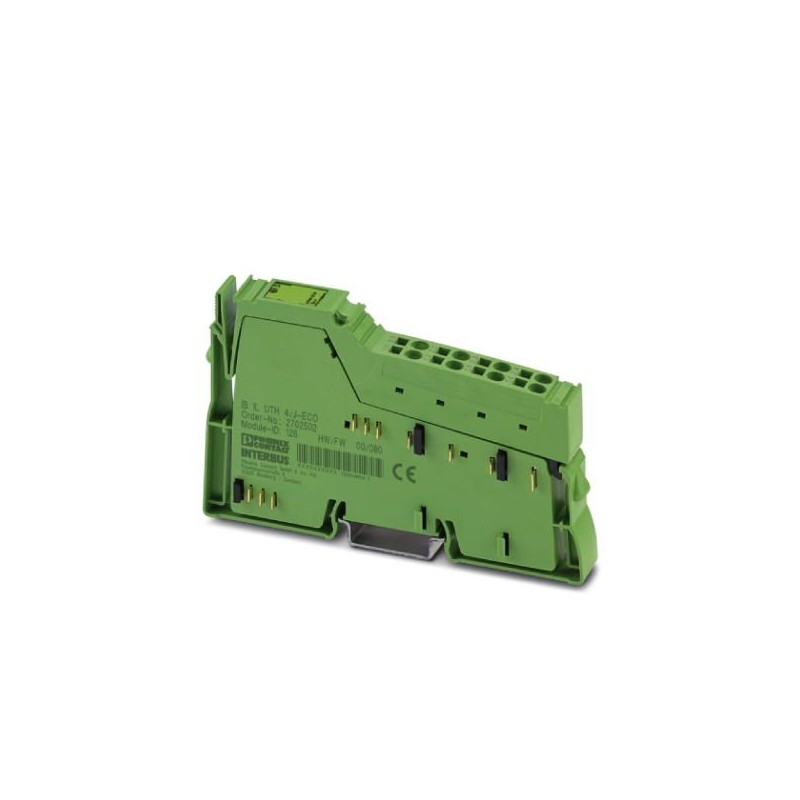

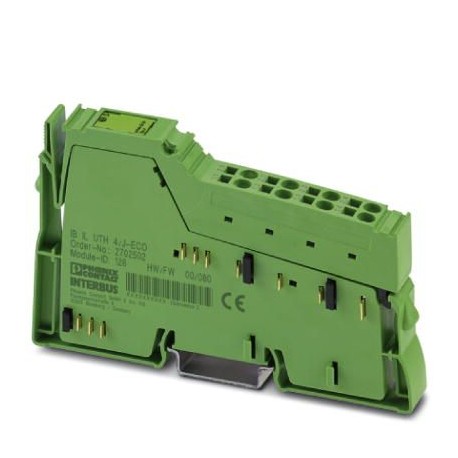

IB IL UTH 4/J-ECO 2702502 PHOENIX CONTACT Inline, Módulo de registro de temperatura, Entradas UTH analógicas..
IB IL UTH 4/J-ECO
2702502
PHOENIX_CONTACT
Inline, Módulo de registro de temperatura, Entradas UTH analógicas: 4 (Tipo J), tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, Conector Inline incluido
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702502 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI143 - |
| Página del catálogo | Página 143 (C_6_2017) |
| EAN | 4055626206059 |
| Peso por unidad (sin incluir el embalaje) | 69,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 69 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Mensajes de diagnóstico | Corte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus |
| Error de la suma de comprobación Mensaje de error periférico en el acoplador de bus |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 38 mA |
| máx. 55 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 32 mA |
| máx. 39 mA | |
| Consumo de potencia | típ. 1,05 W (total) |
Entradas analógicas
| Número de entradas | 4 (Tipo J) |
|---|---|
| Denominación Entrada | Entradas UTH analógicas |
| Descripción de la entrada | Entradas diferenciales |
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Tipos de sensor utilizables (TC) | J |
| Sistema de medición | Procedimiento Sigma-Delta |
| Representación del valor de medición | 16 bits (15 bits + signo) |
| Tiempo de conversión A/D | típ. 120 ms |
| Resolución A/D | 24 Bit |
| Actualización de los datos de proceso | < 10 ms |
| Denominación de la protección | Protección contra transitorios de las entradas |
Separación de potencial
| Trayecto de comprobación | Lógica de bus (bus local, alimentación de lógica) 500 V AC 50 Hz 1 min. |
|---|---|
| Periferia analógica 500 V AC 50 Hz 1 min. | |
| Tierra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
